Podaljški, razdelilne naprave

(1)

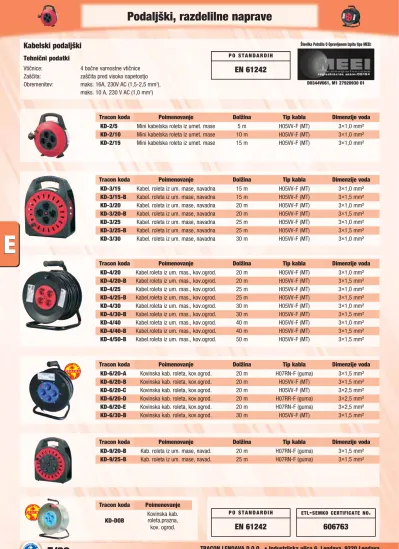

Kabelski podaljški

EN 61242

P O S T A N D A R D I H

EN 61242

606763

ETL

-

SEMKO CERTIFICATE NO

.

Številka Potrdila O Opravljenem Izpitu tipa MEEI:

D0344V061, M1 27920930 01

Tracon koda Poimenovanje Dolžina Tip kabla Dimenzije voda

KD-2/5 Mini kabelska roleta iz umet. mase 5 m H05VV-F (MT) 3×1,0 mm² KD-2/10 Mini kabelska roleta iz umet. mase 10 m H05VV-F (MT) 3×1,0 mm² KD-2/15 Mini kabelska roleta iz umet. mase 15 m H05VV-F (MT) 3×1,0 mm²

KD-9/20-B Kab. roleta iz um. mase, navad. 20 m H07RN-F (guma) 3×1,5 mm² KD-9/25-B Kab. roleta iz um. mase, navad. 25 m H07RN-F (guma) 3×1,5 mm²

Tracon koda Poimenovanje KD-DOB

Kovinska kab. roleta,prazna,

kov. ogrod.

KD-3/15 Kabel. roleta iz um. mase, navadna 15 m H05VV-F (MT) 3×1,0 mm² KD-3/15-B Kabel. roleta iz um. mase, navadna 15 m H05VV-F (MT) 3×1,5 mm² KD-3/20 Kabel. roleta iz um. mase, navadna 20 m H05VV-F (MT) 3×1,0 mm² KD-3/20-B Kabel. roleta iz um. mase, navadna 20 m H05VV-F (MT) 3×1,5 mm² KD-3/25 Kabel. roleta iz um. mase, navadna 25 m H05VV-F (MT) 3×1,0 mm² KD-3/25-B Kabel. roleta iz um. mase, navadna 25 m H05VV-F (MT) 3×1,5 mm² KD-3/30 Kabel. roleta iz um. mase, navadna 30 m H05VV-F (MT) 3×1,0 mm²

KD-4/20 Kabel.roleta iz um. mas., kov.ogrod. 20 m H05VV-F (MT) 3×1,0 mm² KD-4/20-B Kabel.roleta iz um. mas., kov.ogrod. 20 m H05VV-F (MT) 3×1,5 mm² KD-4/25 Kabel.roleta iz um. mas., kov.ogrod. 25 m H05VV-F (MT) 3×1,0 mm² KD-4/25-B Kabel.roleta iz um. mas., kov.ogrod. 25 m H05VV-F (MT) 3×1,5 mm² KD-4/30 Kabel.roleta iz um. mas., kov.ogrod. 30 m H05VV-F (MT) 3×1,0 mm² KD-4/30-B Kabel.roleta iz um. mas., kov.ogrod. 30 m H05VV-F (MT) 3×1,5 mm² KD-4/40 Kabel.roleta iz um. mas., kov.ogrod. 40 m H05VV-F (MT) 3×1,0 mm² KD-4/40-B Kabel.roleta iz um. mas., kov.ogrod. 40 m H05VV-F (MT) 3×1,5 mm² KD-4/50-B Kabel.roleta iz um. mas., kov.ogrod. 50 m H05VV-F (MT) 3×1,5 mm²

KD-6/20-A Kovinska kab. roleta, kov.ogrod. 20 m H07RN-F (guma) 3×1,5 mm² KD-6/20-B Kovinska kab. roleta, kov.ogrod. 20 m H05VV-F (MT) 3×1,5 mm² KD-6/20-C Kovinska kab. roleta, kov.ogrod. 20 m H05VV-F (MT) 3×2,5 mm² KD-6/20-D Kovinska kab. roleta, kov.ogrod. 20 m H07RR-F (guma) 3×2,5 mm² KD-6/20-E Kovinska kab. roleta, kov.ogrod. 20 m H07RN-F (guma) 3×2,5 mm² KD-6/30-B Kovinska kab. roleta, kov.ogrod. 30 m H05VV-F (MT) 3×1,5 mm²

Tehnični podatki

Vtičnice: 4 bočne varnostne vtičnice Zaščita: zaščita pred visoko napetostjo Obremenitev: maks. 16A, 230V AC (1,5-2,5 mm2_),

(2)

Številka Potrdila O Opravljenem Izpitu tipa MEEI: M11 2892054 01

MSZ 9872

IEC 60884-1

04SHN1803-01

INTERTEK ETL SEMKO CERTIFICATE NO

.

M1 2892300 01

MSZ 9871-2

IEC 60884-1

Prenosni podaljševalni kabli z razdelilcem in z bočnim zaščitnim kontaktom

Vrtljive razdelilne letve s stikalom in z več vtičnicami

Dolžina kabla / Tracon koda Število vtičnic

1.5 m 3 m 5 m SCHUKO EURO H3 H3-3M H3-5M 3 -H4 H4-3M H4-5M 4 -H5 H5-3M H5-5M 5 -H6 H6-3M H6-5M 6 -H2/2 H2/2-3M H2/2-5M 2 2 H4/4 H4/4-3M H4/4-5M 4 4 HK3 HK3-3M HK3-5M 3 -HK4 HK4-3M HK4-5M 4 -HK5 HK5-3M HK5-5M 5 -HK6 HK6-3M HK6-5M 6 -HK4/4 HK4/4-3M HK4/4-5M 4 4 S stikalom Brez stikala

Tehnični podatki

Nazivna obremenitev: maks. 16A (230 V AC)

Uporabni vod: H05VV-F 3G 1,0 mm2_{, plastični omot}

Tracon koda Bočnozaščitni kontakti - kosi L (mm) l₁(mm)

HUR-03 3 kom. 185 170

HUR-04 4 kom. 230 215

HUR-05 5 kom. 270 255

HUR-06 6 kom. 315 300

Obremenitev: max. 16 A, 230 V AC (1,5 m), max. 10 A, 230 V AC (3-5 m)

Možnost obremenitve: max. 16 A (230 V AC) Tip in dolžina napeljave: H05VV-F, 3x1,5 mm2_{, (3 m)} Stopnja zaščite: razred III. ("D")

Nivo napetostne zaščite: 1,5 kV

0041/16.03.2005.

I C P E C E R T I F I C A T E N O

.

Ponovno dovodni razdelilci, primerni za pričvrstitev

Podaljšek se lahko s pomočjo odprtin, ki se nahajajo na dnu proizvoda, pričvrsti na zid. Vod ni sestavni del komp-leta. Pri privezovanju vodov moramo biti posebno skrbni pri strokovni montaži razbremenilnega okovja.

Tracon koda Število in tip vtičnice ter vgradni elementi HRRK3/3 2X3 kom z bočnim zaščitnim kontaktom + 2 kom stikal HRRK2/2 2X2 kom z bočnim zaščitnim kontaktom + 2 kom stikal HRRK6 6 kom z bočnim zaščitnim kontaktom + 1 stikalo

HRRKT6 6 kom z bočnim zaščitnim kontaktom + 1 stikalo + prenapetostna zaščita (stopnja D) HRRKF3/3 2X3 kom z igličnim kontaktom + 2 kom stikal

HRRKTF3/3 2X3 kom z igličnim kontaktom + 2 kom stikal + prenapetostna zaščita (stopnja D)

IEC 60884-1

M1 2992030 01

Univerzalni podaljški tipa UH

Obremenitev: max. 16 A, 230 V AC (1,5 mm²), max. 10 A, 230 V AC (1,0 mm²)

M1 2892111 01

MSZ 9872

IEC 60884-1

Tracon koda Dolžina Tip kabla Dimenzije voda

UH10 10 m H05VV-F (MT) 3×1,0 mm² UH15 15 m H05VV-F (MT) 3×1,0 mm² UH20 20 m H05VV-F (MT) 3×1,0 mm² UH25 25 m H05VV-F (MT) 3×1,0 mm² UH30 30 m H05VV-F (MT) 3×1,0 mm² UH40 40 m H05VV-F (MT) 3×1,5 mm² UH50 50 m H05VV-F (MT) 3×1,5 mm²

(3)

Razdelilne letve s prenapetostno zaščito

Razdelilne letve imajo vgrajeno enoto za sekundarno zaščito proti streli, ki zagotavlja zaščito občutljivih električnih naprav proti morebitnim prenapetostnim sunkom na omrežju. Priporočamo za zaščito televizije, video naprav, računalnikov in drugih električnih naprav. Razdelilne letve so s pomočjo izvrtanih odprtin na spodnji strani primerne za zidno montažo.

Aktivno delovanje prenapetostne zaščite signalizira vgrajena signalna lučka. Če ta ne sveti, je med delovanjem enote za prenapetostno zaščito prišlo do prekinitve. Kot taka je razdelilna letev še uporabna, vendar brez prenapetostne zaščite.

Enota za nadtokovno zaščito dopušča, ustrezno nazivni napetosti razdelilne letve 16 A, da skozi napravo teče največ 1 uro tok 22 A, kar je nadtok, nakar se napajanje prekine. Po tem ko se je enota za nadtokovno zaščito ohladila, se s stikalom lahko ponovno vklopi.

Zaščitne funkcije:

Koaks zaščita • Zaščita telefona • Zaščita računalnika Sestavo posameznih zaščitnih funkcij glej v tabeli. Razdelilna letev se lahko ponovno napelje.

Popolno prenapetostno zaščito zagotavlja le tristopenjski (B-C-D), celovito izdelani sistem.

Tehnični podatki

Nazivna napetost: 250 V AC

Nazivni obremenilni tok: 16 A

Zaščita ohišja: IP 20

Stopnja zaščite: III. (IEC), „D” (VDE) Okoliščine uporabe: notranji prostori Nazivni odvodni tok: 1,5 kA

Vodnik: 3 m, 3×1,5 mm2

Številka potrdila o opravljenem izpitu tipa MEEI:

M1 2892316 01

EN 61643-11

MSZ 9871

EN 60943

IEC 60884-1

Parametri Maks. delovna Stopnja prenapetostne Napetost odprtega napetost Uc zaščite Up tokokroga Uoc

Prenapetost 250 V 1,8 kV 3 kV

TV 60 V 1 kV 2,5 kV

Telefon 120 V 1,2 kV 1,2 kV

Računalnik 120 V 1,2 kV 2,5 kV

Tracon koda Zaščita _Število

S stransko zaščito Z iglično zaščito Prenapetost Preobremenitev TV Telefon Računalnik vtičnic

HKTM6-3M-ALU HKTMF6-3M-ALU + + - - - 6 HKTM8-3M-ALU HKTMF8-3M-ALU + + - - - 8 HKTM6-3M-KT-ALU HKTMF6-3M-KT-ALU + + + + - 6 HKTM8-3M-KT-ALU HKTMF8-3M-KT-ALU + + + + - 8 HKTM6-3M-KTS-ALU HKTMF6-3M-KTS-ALU + + + + + 6 HKTM8-3M-KTS-ALU HKTMF8-3M-KTS-ALU + + + + + 8 HKT5-3M HKTF5-3M + - - - - 5 HKTM5-3M HKTMF5-3M + + - - - 5 HNKTM8-3M-KT HNKTMF8-3M-KT + + + + - 8 HNKTM10-3M-KT - + + + + - 10 Ohišje iz umetne mase Ohišje iz _aluminija Izvedba HKT, HKTF HKTM, HKTFMF HKTM-...ALU, HKTFMF-...ALU

(4)

Vtikači in vtičnice

Tehnični podatki

Nazivna napetost: 250 V Nazivna frekvenca: 50 Hz

Obremenilni tok: 10/16A

Uporabni vodnik: H05VV-F 3G 1,5 mm2 plastične cevi

Tracon koda Poimenovanje Izvedba

TCSD Vtikač s priključkom naravnost S stransko zaščito

TCSDO Vtikač z bočnim priključkom S stransko zaščito TCSDF Vtikač s priključkom naravnost Z iglično zaščito

TCSA Vtičnica s priključkom naravnost S stransko zaščito

TCSAF Vtičnica s priključkom naravnost Z iglično zaščito

Tracon koda Število vtičnic Tip vtičnic Izvedba

TN2 2 kom EURO Navadna

TN3 3 kom EURO 90°

TN4 4 kom EURO 90°

Tracon koda Število vtičnic Tip vtičnic Izvedba

TDUGO 3 kom Z bočno zaščito Navadna, bela

TDUGOF 3 kom Z iglično zaščito Navadna, bela

TDUGO9 3 kom Z bočno zaščito 90°, bela

TDUGO-BARN 3 kom Z bočno zaščito Navadna, rjava

TDUGO9-BARN 3 kom Z bočno zaščito 90°, rjava

Tracon koda Število in tip vtičnic Izvedba

TN2/1 1 kom EURO + 2 kom z bočno zaščito Navadna, bela TNF2/1 1 kom EURO + 2 kom z iglično zaščito Navadna, bela

TCSD TCSA TCSDO

MSZ 9871-2

IEC 60884-2-5

MSZ 9871-2

IEC 60884-2-5

MSZ 9871-2

IEC 60884-2-5

P O S T A N D A R D I H P O S T A N D A R D I H M11 2892731 01, M11 2892730 01 M11 2892731 01, M11 2892730 01 M11 2892731 01, M11 2892730 01 TDUGO TDUGOF TDUGO9-BARN TDUGO9 TN2 TN3 TN4 TN2/1

Kombinirani razdelilci

Razdelilci brez zaščite

Razdelilci z zaščito

Tehnični podatki

Nazivna napetost: 250 V Nazivna frekvenca: 50 Hz Obremenitev: maks. 2.5 A

Tehnični podatki

Nazivna napetost: 250 V Nazivna frekvenca: 50 Hz Obremenitev: maks. 2.5 A

MSZ 9872

IEC 60884-2-5

M1 2892771 01, M1 2892635 01, M1 2892537 01

Tehnični podatki

Nazivna napetost: 250 V Nazivna frekvenca: 50 Hz Obremenitev: (EURO-vtičnica): maks. 2.5 A

(5)

TR-PH03

TR-PH11V

TR-PH02 TR-PH01 TR-PHF01

Nadometna stikala in vtičnice

Izdelki so nameščeni v dvodelno, vodoodporno ohišje. Pokrov vtičnice zapira vzmet. Stikala so dvopolne izvedbe (primerni so za istočasno priključitev na fazni in ničelni vod). V brezvijačnih priključnih sponkah lahko uporabimo trde ter upogljive kable, ki so opremljenimi s kabelsko votlico. Primerne so za uporabo v stanovanjih, garažah, kopalnicah, mestnih stavbah, delavnicah.

M11 2892051 01

MSZ 9871-2

IEC 60884-1

EN 60669-1

Tehnični podatki

Zaščita: IP 44 (Zaščiteni pred plivkanjem vode) Odpor na plamen: Po UL94 V-1 samougasni

Način spojitve: S veznimi sponkami brez vijakov Presek uporabnega voda: 2×1,5 - 2,5 mm2_vod

Dolžina snemanja izolacije: 6 mm

Električni podatki

Vtičnica: 16A/250V; 50 Hz (2P+F)

Dvopolno stikalo: 10AX/250V; 50 Hz

1 - Enotokovno stikalo 2 - Dvopolno stikalo 5 - Serijsko stikalo

6 - Izmenično stikalo 6/2 - Dvojno izmenično stikalo T - Tasta za zvonec

1 2 5 6 6/2 Ny

Tracon koda Naziv Zaščitni _kontakt Smer zbiranja

TR-PH01 Vtičnica Bočni

-TR-PHF01 Vtičnica Iglični

-TR-PH02 Dvojna vtičnica Bočni horizontalna

TR-PHF02 Dvojna vtičnica Iglični horizontalen

TR-PH03 Vtičnica+enotokovno stikalo Bočni horizontalna

TR-PH03V Vtičnica+enotokovno stikalo Bočni vertikalna

TR-PHF03 Vtičnica+enotokovno stikalo Iglični horizontalen

TR-PHF03V Vtičnica+enotokovno stikalo Iglični vertikalna

TR-PH04 Dvopolno stikalo -

-TR-PH05 Enotokovno stikalo -

-TR-PH05L Enotokovno stikalo s signalno lučjo -

-TR-PH05-2 Serijsko stikalo -

-TR-PH06 Izmenično stikalo -

-TR-PH06L Izmenično stikalo s signalno lučjo -

-TR-PH06-2 Dvojno izmenično stikalo -

-TR-PH07 Tasta za zvonec -

-TR-PH07L Tasta za zvonec s signalno lučjo -

-TR-PH08 Izmenično stikalo + vtičnica Bočni horizontalna

TR-PH08V Izmenično stikalo + vtičnica Bočni vertikalna

TR-PHF08 Izmenično stikalo + vtičnica Iglični horizontalna

TR-PHF08V Izmenično stikalo + vtičnica Iglični vertikalna

TR-PH09 Serijsko stikalo + vtičnica Bočni horizontalna

TR-PH09V Serijsko stikalo + vtičnica Bočni vertikalna

TR-PHF09 Serijsko stikalo + vtičnica Iglični horizontalna

TR-PHF09V Serijsko stikalo + vtičnica Iglični vertikalna

TR-PH10 Dvojno izmenično stikalo + vtičnica Bočni horizontalna TR-PH10V Dvojno izmenično stikalo + vtičnica Bočni vertikalna TR-PHF10 Dvojno izmenično stikalo + vtičnica Iglični horizontalna TR-PHF10V Dvojno izmenično stikalo + vtičnica Iglični vertikalna

TR-PH11 Dvopolno stikalo+vtičnica Bočni horizontalna

TR-PH11V Dvopolno stikalo+vtičnica Bočni vertikalna

TR-PHF11 Dvopolno stikalo+vtičnica Iglični horizontalna

(6)

TTK družina nadometnih stikal

Družino nadometnih stikal s kodo TTK sestavljajo elementi, ki se montirajo neposredno na steno brez zaščitne doze in ki v višino ne presegajo 30 mm (izjema so varnostne vtičnice, katerih višina je 41 mm). Izdelke priporočamo za obnovo elektroinštalacij v starejših stanovanjskih objektih. Naprave (funkcionalni deli) se proizvajajo v beli barvi, mere 80×80 mm.

Za lažje montirane se okvirji in tipke lahko odstranijo iz notranjosti razvodnic. Napeljava se montira s pritrdilnimi vijaki.

EN 60669-1

IEC 60884-1

MSZ 9871-2

Tehnični podatki

Stopnja zaščite: IP 20

Gorljivost: samougasna po UL94V-1

Način montaže: s paličnimi sponkami

Napeljava: 2×1,5 – 2,5 mm2

Dolžina odstranitve plašča: 6 mm

Električni podatki

Vtičnica: 16A/250V; 50Hz

Tipkalo: 10AX/250V; 50Hz

Tracon koda Naziv

TTK-01 Enotokovno stikalo 10AX/250V

TTK-02 Enotokovno izmenično stikalo 10AX/250V

TTK-03 Enotokovno in 2P stikalo 10AX/250V

TTK-04B Tipkalo z znakom zvonca 10AX/250V

TTK-04L Tipkalo z znakom za razsvetljavo 10AX/250V

TTK-04W Tipkalo z napisom WC 10AX/250V

TTK-05 Serijsko stikalo 10AX/250V

TTK-06 Serijsko stikalo za luč 10AX/250V

TTK-07 Glavno stikalo za žaluzije 10AX/250V TTK-11 Vtičnica s stranskozaščitnim kontaktom 16A/250V TTK-12 Vtičnica z igličnozaščitnim kontaktom 16A/250V TTK-13* Vtičnica brez zaščitnega kontakta 16A/250V*

TTK-21 Telefonska vtičnica (RJ11 6/4)

TTK-31 TV-priključek (9,5 mm)

TTK-32 TV in FM-priključek (9,5 mm)

* Uporablja se lahko samo za nadomeščanje starih serij, izvedb.

(7)

Tehnični podatki

Sprejemnik (alarmna enota):

Nazivna napetost: 230 V AC

Montaža: Primerna za vstaviti

Območje delovanja: c.a. 20 m

Razred zaščitnega kontakta: II.

Stopnja zaščite: IP42

EN 60669-2-1

IEC 60884-1

CEE 7

Set omrežnih vtičnic na daljinsko upravljanje

Set omrežnih vtičnic na daljinsko upravljanje je sestavljen iz enega daljinskega upravljalca in iz poljubnega števila vtičnic z bočno in/ali igličnozaščitnim kon-taktom. (Daljinski upravljalec je zajet le v setih tipa TAVCSA-2S in TAVCSAF-2S). Set je primeren za pogon radia, luči, ventilatorjev, naprav za ogrevanje, itd.. Daljinski upravljalec ima pet kanalov, kar pomeni, da vklop in izklop lahko usmerja za pet različno kodiranih vtičnic. Vklop in izklop vtičnic tipov TAVCSA-2 in TAVCSA-2F je mogoče izvesti tudi s tipkami na sprednji strani naprave.

Tehnični podatki

Vtičnica:

Nazivna napetost: 230 V AC Max. priključne moči.: 1000 W / 3500W

Število kanalov: 5

Delovna frekvenca: 433.92 MHz Delovna oddaljenost: c.a. 20m

Preklop kanalov: Z izbirnim stikalom

Oznaka ON/OF: LED

Daljinski upravljalec:

Število kanalov: 5

Delovna frekvenca: 433.92MHz Delovna oddaljenost: c.a. 20m

Napajalna napetost: 12 V DC (1 komad elementa 23A L1028)

Tehnični podatki

Sprejemnik (alarmna enota):

Napajalna napetost: 4,5 V DC (3 beterije tipa „C” „Baby” LR14) Sprejem elektrike: V stanju pripravljenosti: maks. 0,4 mA Ob zvočnem signalu: maks. 60 mA

Zvočni učinek: c.a. 100

Signalni oddajnik (tipka):

Napajalna napetost: 12 V DC (1 kos 23A baterije L1028) Prenosna frekvenca: 315 MHz

Območje delovanja: c.a. 20m

Digitalno kodiran brezžični zvonec za vtičnico

Nameščanje brezžičnega alarmnega zvonca je najbolj koristno ob naknadni namestitvi, kajti ni potrebno ustvariti povezave med tipko in zvoncem in prav tako ni potrebno napajanje iz električnega omrežja, saj obe napravi delu-jeta na baterije. Kontakt med napravo s tipko in med alarmno napravo zagotavlja digitalno kodiran radijski signal.

Tracon koda Storilnost Izvedba

TAVCSA-1 1000 W Vtičnica z bočnozaščitnim kontaktom TAVCSA-1F 1000 W Vtičnica z igličnozaščitnim kontaktom TAVCSA-2 3500 W Vtičnica z bočnozaščitnim kontaktom TAVCSA-2F 3500 W Vtičnica z igličnozaščitnim kontaktom TAVCSA-2S 1000 W Vtičnica z bočnozaščitnim kontaktom ter z daljinskim upravljalcem TAVCSAF-2S 1000 W Vtičnica z igličnozaščitnim kontaktom ter z daljinskim upravljalcem

Lastnosti

• Za uporabo je primeren kot zvo-nec na vratih in kot prenosni signalni element z daljinskim upravljanjem

• Enostavni vklop - ni potreben dovod in napajanje iz elektri-čnega omrežja

• območje delovanja je max. 35 m

• Da ne bi prišlo do napačnega signaliziranja, je frekvenca digi-talno kodirana s 64 kanali • Je v skladu s standardom, ki je

sprejet s strani komunikacijske-ga nadzorstva

Signalni oddajnik (tipka):

Napajalna napetost: 12 V DC

(1 kos 23A baterija L1028) Prenosna frekvenca: 315 MHz

Območje delovanja: c.a. 20m

MSZ 9872

IEC 60884-1

Zvonec za vtičnico

Nameščanje alarmnega zvonca brez vodnika je prav tako primerno pri naknadni namestitvi, kajti povezava med tipko in med zvoncem ni potrebna. Sprejemnik je primeren v kakršno koli zidno vtičnico. Kontakt med napravo s tipko in med alarmno napravo zagotavlja digitalno kodiran radijski signal.

TDCS Zvonec za vtičnico
