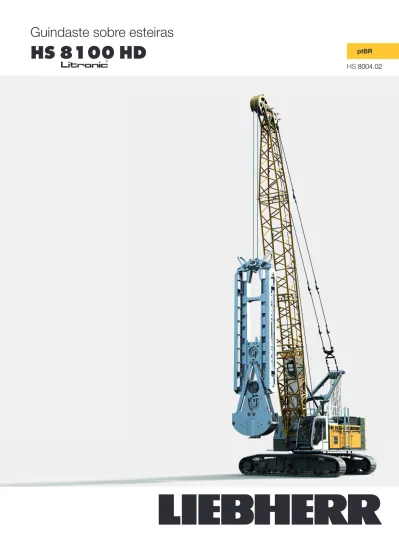

Guindaste sobre esteiras HS 8100 HD. ptbr

8004.02

HS 8004.02

ptBR

HS 8100 HD

Dimensões

Máquina básica com carro inferior

Peso operacional

O peso operacional inclui a máquina básica com carro inferior HD, 2 guinchos principais de 275 kN, incluindo cabos de aço (90 m) e 11 m de lança principal, consistindo em cavalete, pé da lança (5.5 m) e cabeçote da lança (5.5 m), contrapeso básico de 26.3 t, sapatas de 3-garras de 800 mm e moitão de 50 t.

Peso total aprox. 89 t

Pressão no solo

Pressão de rolamento no solo 1.04 kg/cm2 Equipamento

Lança principal (No. 1311.24) comprimento máx. 59 m Equipamento com projeto modular para operação de elevação, com dragline ou clamshell.

Para operação com dragline, um guia de cabo giratório é encaixado no pé da lança. Isso minimiza o ângulo do cabo em relação ao tambor, o que resulta em menor desgaste do cabo.

Observações

1. Guindaste sobre esteiras Liebherr HS 8004.02 2. Projetada de acordo com a EN 474–1 e EN 474–12. 3. Máquina posicionada sobre piso firme e horizontal.

4. O peso do dispositivo de elevação (cabos de içamento, moitão, argola, etc.) deve ser descontado da capacidade bruta de elevação para obter um valor de elevação líquido.

5. Equipamento adicional na lança (ex., passadiço da lança, lança auxiliar) deve ser descontado para obter a capacidade de elevação líquida.

6. Para velocidade do vento máxima, consulte o gráfico de elevação na cabine ou no manual do operador.

7. Os raios de trabalho são medidos a partir do centro do giro e sob carga.

8. As capacidades de elevação são válidas por 360 graus de giro. 6450 2680 5360 1150 2900 7600 1950 1360 3400 11910 4950 1500 800 4950 350 1220 3500 R 6375 R 4700

Dimensões e pesos de transporte

Máquina básica e lança

(No. 1311.24)

Máquina básica

com carro inferior HD, pé da lança (No. 1311.24), cavalete, 2x guinchos de 275 kN incluindo cabos de aço (90 m), sem contrapeso básico.

Largura 3500 mm

Peso com sapatas de 3-garras de 800 mm 59550 kg Peso com sapatas de 3-garras de 900 mm (opcional) 59930 kg Peso do cabo de içamento (2x 90 m) 5.68 kg/m Máquina básica (opcional)

com pé da lança (No. 1311.24), cavalete, 2x guinchos de 275 kN incluindo cabos de aço (90 m), sem contrapeso básico e esteiras.

Largura 3500 mm

Peso 40230 kg

Peso do cabo de içamento (2x 90 m) 5.68 kg/m

Esteiras 2x

Sapatas de 3-garras 800 mm

Largura 915 mm

Peso com sapatas de 3-garras de 800 mm 9650 kg Peso com sapatas de 3-garras de 900 mm (opcional) 9840 kg

Seção da lança (No. 1311.24) 6 m

Largura 1430 mm

Peso incluindo cabos pendentes 880 kg

Seção da lança (No. 1311.24) 3 m

Largura 1430 mm

Peso incluindo cabos pendentes 525 kg

Cabeçote da lança* (No. 1311.24)

Largura 1430 mm

Peso incluindo cabos pendentes 2120 kg *) Polias de aço (2+3) Os pesos podem variar com a configuração final da máquina. As figuras

neste catálogo podem incluir opções que não estão dentro do escopo do padrão de fornecimento da máquina.

11800 11800 3040 3180 3530 870 1800* 800 6450 1220 5775 1745 1385 6150 3150 1385

Dimensões e pesos de transporte

Contrapeso

Ganchos

Contrapeso central (opcional 2x)

Largura 1640 mm Peso 7500 kg Moitão de 100 t – 2 polias Largura 320 mm Peso 1200 kg Moitão de 50 t – 1 polia Largura 400 mm Peso 900 kg Moitão de 40 t – 1 polia Largura 250 mm Peso 515 kg Gancho único de 25 t Largura 400 mm Peso 400 kg Gancho único de 20 t Largura 350 mm Peso 350 kg 960 475 3500 1220 840 1960 2100 1150 940 1750 900 1910 980 400 880 350

Descrição técnica

Motor

Classificação de potência de acordo com a ISO 9249, 390 kW (523 hp) a 1700 rpm

Tipo de motor Liebherr D 946 A7–04

Tanque de combustível 790 l de capacidade com indicador de nível contínuo e aviso de reserva Tanque AdBlue 96 l de capacidade com indicador de nível contínuo e aviso de reserva O motor está em conformidade com a certificação de exaustão NRMM EPA CARB Tier 4f e 97/68 EC Stage IV.

Modo Eco-Silent:

Para trabalho que não exige grande potência do motor, o motor a diesel pode ser operado no modo ECO-Silent (por ex., para inserir armações de aço, para operação com dragline ou içamentos).

Devido ao modo ECO-Silent que pode ser pré-selecionado pelo operador, o motor funciona com eficiência máxima de combustível. Isso reduz o consumo e reduz a emissão de ruído.

Sistema hidráulico

As bombas principais são operadas pela caixa de transmissão do distribuidor. As bombas de pistão axial de deslocamento funcionam em circuitos fechados e abertos fornecendo óleo somente quando necessário (controle de fluxo em demanda). Para minimizar a pressão de pico, um corte de pressão de trabalho automático é integrado. Isso alivia as bombas e economiza energia. O óleo hidráulico é limpo por meio de pressão controlada eletronicamente e filtros de retorno. Possível contaminação é sinalizada na cabine.

Kits hidráulicos de retrofit prontos estão disponíveis para requisitos personalizados por exemplo, potencialização das entubadoras, vibradores VM, garras hidráulicas, mastros fixos, etc.

Pressão de trabalho máx. de 400 bar Capacidade do tanque de óleo 910 l

Guincho da lança

Tração de linha máx. 105 kN Diâmetro do cabo 20 mm

Lança até 44 seg. de 15° a 86° Esteiras

A largura das esteiras do carro inferior é alterada hidraulicamente. Propulsão por meio do motor de pistão axial, freio de lamelas liberado hidraulicamente, esteiras isentas de manutenção, dispositivo hidráulico para tensionamento das correntes.

Sapatas de 3-garras de 800 mm Largura de transporte 3400 mm Velocidade de deslocamento 0 – 1.28 km/h Opções: Sapatas de 3-garras de 900 mm Largura de transporte 3500 mm

• Motor hidráulico de duas velocidades para maior velocidade de deslocamento

• Sistema de automontagem, sistema de elevação

Giro

Consiste de rolamentos de rolo com dentes externos para reduzir a pressão da lateral do dente, motor hidráulico com pistão axial fixo, freio de sustentação de lamelas liberado hidraulicamente, caixa de transmissão planetária e pinhão. Velocidade de giro de 0–4.6 rpm continuamente variável, seletor para 3 faixas de velocidade de deslocamento para aumentar a precisão de giro.

Opção:

• Segundo acionamento de giro Controle

O núcleo das máquinas Liebherr é o sistema de controle Litronic. Desenvolvido e fabricado pela Liebherr, esse sistema abrangente engloba todas as funções de controle e monitoramento e é projetado para suportar alterações extremas de temperatura e as tarefas pesadas difíceis comuns no setor de construção. Dados operacionais completos da máquina, avisos e indicações de falha são claramente exibidos no idioma exigido no monitor de alta resolução na cabine do operador.

A documentação de dados operacionais (PDE) permite o diagnóstico ideal bem como detecção e prevenção antecipada de defeitos mais sérios. Um controle proporcional eletro-hidráulico permite que vários movimentos sejam realizados simultaneamente. Isso garante que todas as categorias de carga possam ser posicionadas com a máxima precisão.

Opções:

• PDE: Registro de dados do processo • LiTU: Unidade telemática Liebherr • Sistema de controle de demolição especial

Guinchos principais Opções de guinchos:

Tração de linha (carga nominal) 200 kN 275 kN

Diâmetro do cabo 30 mm 34 mm

Diâmetro do tambor 630 mm 750 mm

Velocidade do cabo 0-123 m/min 0-96 m/min Capacidade de cabo 1ª camada 40.6 m 38.8 m Os guinchos são excelentes, em projeto compacto e fáceis de montar. Funções de embreagem e frenagem no sistema de queda livre são fornecidas por freio de lamelas isento de manutenção e de baixo desgaste com projeto compacto. Os guinchos de arraste e de elevação usam pressão controlada, motores hidráulicos de fluxo variável. Esses recursos do sistema possuem sensores que ajustam automaticamente o fluxo de óleo para fornecer velocidade máxima do guincho dependendo da carga. Opção:

Guincho auxiliar 70 kN no pé da lança Guincho de cabo de apoio 30 kN com queda livre

Emissão de ruído

Emissões de ruído correspondem à diretiva 2000/14/EC.

L_PA de nível de pressão sonora garantida na cabine 74.4 dB(A) L_WA de nível de potência sonora garantida 107 dB(A) Vibração transmitida ao sistema mão-braço do

operador da máquina < 2.5 m/s2

Vibração transmitida para todo o corpo do

Equipamento

Entubadora e clamshell

Entubadora

Diâmetro máx. de escavação 2000 mm

Gráfico de carga para operação com garra

Contrapeso

Capacidades em toneladas métricas para comprimentos de lança (11 m - 32 m)

Comprimento de lança (m) Raio 11 14 17 20 23 26 29 32 Raio (m) t t t t t t t t t t t t t t t t t t t t t t t t (m) 4.2 38.1 38.1 38.1 4.2 5 42.4 42.4 42.4 42.4 42.4 42.4 42.4 42.4 42.4 42.4 42.4 42.4 42.4 42.4 42.4 38.1 38.1 38.1 33.6 33.6 33.6 5 6 42.4 42.4 42.4 42.4 42.4 42.4 42.4 42.4 42.3 42.3 42.3 42.4 42.4 42.4 42.4 42.4 42.4 38.1 38.1 38.1 33.6 33.6 33.6 6 7 39.4 36.8 34.3 39.5 36.9 34.4 39.5 37.0 34.4 39.5 37.0 34.4 39.5 36.9 34.4 39.5 36.9 34.4 38.1 36.9 34.3 33.6 33.6 33.6 7 8 32.3 30.2 28.1 32.4 30.3 28.2 32.4 30.3 28.2 32.4 30.3 28.2 32.4 30.3 28.1 32.3 30.2 28.1 32.3 30.2 28.1 32.2 30.1 28.0 8 9 27.3 25.5 23.7 27.4 25.6 23.8 27.4 25.6 23.8 27.4 25.6 23.8 27.3 25.5 23.7 27.3 25.5 23.7 27.2 25.4 23.6 27.1 25.3 23.5 9 10 23.5 21.9 20.4 23.6 22.0 20.5 23.6 22.1 20.5 23.6 22.0 20.5 23.6 22.0 20.4 23.5 21.9 20.3 23.4 21.8 20.3 23.3 21.8 20.2 10 12 18.4 17.1 15.9 18.4 17.1 15.9 18.4 17.1 15.9 18.3 17.1 15.8 18.2 17.0 15.7 18.2 16.9 15.7 18.1 16.8 15.6 12 14 14.8 13.8 12.8 14.9 13.9 12.8 14.9 13.8 12.8 14.8 13.8 12.7 14.7 13.7 12.7 14.7 13.6 12.6 14.6 13.5 12.5 14 16 12.4 11.5 10.6 12.4 11.5 10.6 12.3 11.5 10.6 12.3 11.4 10.5 12.2 11.3 10.4 12.1 11.2 10.3 16 18 10.5 9.7 9.0 10.5 9.7 8.9 10.4 9.6 8.8 10.3 9.5 8.8 10.2 9.4 8.7 18 20 9.0 8.3 7.7 9.0 8.3 7.6 8.9 8.3 7.6 8.9 8.2 7.5 8.8 8.1 7.4 20 22 7.8 7.2 6.6 7.8 7.2 6.5 7.7 7.1 6.5 7.6 7.0 6.4 22 24 6.8 6.3 5.7 6.8 6.2 5.6 6.7 6.1 5.5 24 26 5.6 5.1 4.7 5.4 5.0 4.5 26 28 4.4 4.0 3.6 4.3 3.9 3.5 28 30 3.3 2.9 2.6 30 TLT 11914695 M00000 V1

Capacidades máximas em toneladas métricas não excedem 66.7% da carga de tombamento. Os gráficos de carga acima são somente para referência e não são programados no sistema LMI.

A capacidade de elevação máxima com garra mecânica é de 27.5 t. Para maiores capacidades de elevação, uma garra hidráulica é necessária.

Compactação dinâmica do solo

Capacidades máximas em toneladas métricas não excedem 75% da carga de tombamento.

Todas as cargas são valores máximos e não devem ser excedidos. Elas são permitidas somente em operação automática de dois cabos e são válidas para trabalho em uma superfície com inclinação máxima de 1%. As alturas de elevação não devem exceder 25 m.

Compactação dinâmica do solo

Contrapeso de 26.3 t

Capacidades em toneladas métricas para comprimentos de lança (20 m - 32 m) Comprimento de lança (m) Raio 20 23 26 29 32 (m) t t t t t 8 24.5 24.5 24.0 23.7 22.4 9 20.7 20.7 20.7 20.5 19.7 10.0 17.9 17.8 17.7 17.2

Equipamento

Dragline

Gráfico de carga para operação com dragline

Contrapeso de 26.3 t

C

J

D E

Capacidades em toneladas métricas para comprimentos de lança (14 m - 29 m)

Comprimento de lança (m) 14 17 20 23 26 29 C J C J C J C J C J C J alfa (m) (m) t (m) (m) t (m) (m) t (m) (m) t (m) (m) t (m) (m) t alfa 55 10.1 13.0 26.4 11.8 15.5 21.3 13.6 18.0 17.7 15.3 20.4 14.9 17.0 22.9 12.3 18.7 25.3 10.6 55 50 11.1 12.3 23.4 13.0 14.6 18.8 14.9 16.9 15.5 16.8 19.1 13.0 18.8 21.4 10.9 20.7 23.7 9.4 50 45 11.9 11.4 21.1 14.0 13.5 16.9 16.2 15.6 13.9 18.3 17.8 11.5 20.4 19.9 9.8 22.5 22.0 8.0 45 40 12.7 10.4 19.3 15.0 12.4 15.4 17.3 14.3 12.6 19.6 16.2 10.6 21.9 18.2 8.6 24.2 20.1 6.7 40 35 13.4 9.4 17.9 15.9 11.2 14.3 18.3 12.9 11.7 20.8 14.6 9.7 23.2 16.3 7.6 25.7 18.0 5.8 35 30 14.0 8.4 16.9 16.6 9.9 13.4 19.2 11.4 10.9 21.8 12.9 8.8 24.4 14.4 6.7 27.0 15.9 5.0 30 25 14.5 7.3 16.0 17.2 8.5 12.7 20.0 9.8 10.3 22.7 11.1 8.1 25.4 12.3 6.0 28.1 13.6 4.4 25 TLT 11916665 M00000 V1 Diagrama de escavação C = Raio/raio de carregamento D = Raio máximo de escavação = aprox. C + 1/3 a 1/2 J

E = Profundidade de escavação = aprox. 40 - 50% de C

J = Altura até o cabeçote da lança da polia do cabo central

Capacidades máximas em toneladas métricas não excedem 75% da carga de tombamento. Os gráficos de carga acima são somente para referência e não são programados no sistema LMI.

Garra para parede diafragma

Gráfico de carga para parede diafragma

Contrapeso

Capacidade máxima em operação heavy-duty com cabos padrão

Tração de linha (1a _{camada) kN 200 275}

Diâmetro do cabo mm 30 34

Carga de frenagem mínima kN 846 1046 Tração de linha - operação heavy-duty com 1 cabo kN 200 275 Tração de linha - operação heavy-duty com 2 cabos1) _{kN 303 417}

Capacidades em toneladas métricas para comprimentos de lança (11 m - 32 m)

Comprimento de lança (m) Raio 11 14 17 20 23 26 29 32 Raio (m) t t t t t t t t t t t t t t t t t t t t t t t t (m) 4.2 38.1 38.1 38.1 4.2 5 42.4 42.4 42.4 42.4 42.4 42.4 42.4 42.4 42.4 42.4 42.4 42.4 42.4 42.4 42.4 38.1 38.1 38.1 33.6 33.6 33.6 5 6 42.4 39.7 42.4 42.4 39.8 42.4 42.4 39.9 42.3 42.3 39.9 42.4 42.4 39.9 42.4 42.4 39.9 38.1 38.1 38.1 33.6 33.6 33.6 6 7 35.8 33.5 31.2 35.9 33.6 31.3 35.9 33.6 31.3 35.9 33.6 31.3 35.9 33.6 31.3 35.9 33.6 31.3 35.8 33.5 31.2 33.6 33.5 31.2 7 8 29.4 27.4 25.5 29.4 27.5 25.6 29.5 27.6 25.6 29.4 27.5 25.6 29.4 27.5 25.6 29.4 27.5 25.5 29.3 27.4 25.5 29.3 27.4 25.4 8 9 24.8 23.2 21.5 24.9 23.2 21.6 24.9 23.3 21.6 24.9 23.2 21.6 24.8 23.2 21.6 24.8 23.1 21.5 24.7 23.1 21.5 24.7 23.0 21.4 9 10 21.4 19.9 18.5 21.5 20.0 18.6 21.5 20.1 18.6 21.4 20.0 18.6 21.4 20.0 18.6 21.3 19.9 18.5 21.3 19.9 18.4 21.2 19.8 18.4 10 12 16.7 15.6 14.4 16.7 15.6 14.5 16.7 15.6 14.4 16.6 15.5 14.4 16.6 15.4 14.3 16.5 15.4 14.2 16.4 15.3 14.1 12 14 13.5 12.6 11.6 13.6 12.6 11.7 13.5 12.6 11.6 13.5 12.5 11.6 13.4 12.5 11.5 13.3 12.4 11.4 13.2 12.3 11.4 14 16 11.3 10.5 9.7 11.3 10.5 9.6 11.2 10.4 9.6 11.1 10.3 9.5 11.1 10.3 9.5 11.0 10.2 9.4 16 18 9.6 8.9 8.1 9.5 8.8 8.1 9.5 8.7 8.0 9.4 8.7 8.0 9.3 8.6 7.9 18 20 8.2 7.6 7.0 8.2 7.6 7.0 8.1 7.5 6.9 8.1 7.4 6.8 8.0 7.3 6.7 20 22 7.1 6.6 6.0 7.1 6.5 5.9 7.0 6.4 5.9 6.9 6.3 5.8 22 24 6.2 5.7 5.2 6.1 5.6 5.1 6.0 5.5 5.0 24 26 5.4 4.9 4.5 5.3 4.9 4.4 26 28 4.4 4.0 3.6 4.3 3.9 3.5 28 30 3.3 2.9 2.6 30 TLT 11913217 M00000 V2

A capacidade de elevação máxima com garra mecânica é de 27.5 t. Para maiores capacidades de elevação, uma garra hidráulica é necessária.

Estabilidade calculada de acordo com a EN 996:1995. Máquina posicionada sobre piso firme e horizontal.

26.3 t 23.3 t 20.3 t

1) Elevar uma carga que exceda a tração de linha de um guincho é permitido somente se puder ser garantido que cada guincho individual

não está sobrecarregado.

Ao trabalhar com uma garra mecânica de 2 cabos, a carga total a ser elevada é limitada pela tração de linha de um guincho. Amarrações e cabos são parte da carga.

Capacidades máximas em toneladas métricas não excedem 75% da carga de tombamento.

Capacidades em operação com garra para parede diafragma servem somente para referência e não são programadas no sistema LMI. Todas as cargas e configurações de contrapeso são valores máximos e não devem ser excedidos.

O peso de equipamento adicional na lança (ex., passadiços, tambor de mangueira, etc.) deve, ser descontado para obter a capacidade líquida.

Faixa de trabalho - lança principal de 84° – 15°

com contrapeso de 32.3 t e contrapeso central de 15 t

Configuração da lança principal de 11 m a 59 m (Tabela 1 - No. 1311.24)

Compr. Extensões de lança

Pé da lança 5.5 m 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

Seção da lança 3.0 m 1 1 1 1 1 1 1 1

Seção da lança 6.0 m 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8

Cabeçote da lança 5.5 m 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

Comprimento de lança (m) 11 14 17 20 23 26 29 32 35 38 41 44 47 50 53 56 59

Lança auxiliar aplicável               

A capacidade máxima da lança auxiliar é de 25 t. O gráfico da carga corres-pondente está programado no sistema LMI. Lança auxiliar 25 t 200 180 160 140 120 100 80 60 40 20 0ft 48 52 56 60 44 40 36 32 28 24 20 16 12 8 4 0m 200 180 160 140 120 100 80 60 40 20 0 ft 210 64m 60 56 52 48 44 40 36 32 28 24 20 16 12 8 4 0 59 m 56 m 53 m 50 m 47 m 44 m 41 m 38 m 35 m 32 m 29 m 26 m 20 m 23 m 17 m 14 m 15° 20° 30° 40° 60° 70° 80° 84° 50° 2000

Gráfico de carga para operação de içamento

Contrapesos

Contrapesos

Os gráficos de carga acima servem somente para referência. Para trabalho de içamento real, consulte o gráfico de carga na cabine ou no manual do operador. Gráficos de carga para operação de içamento são válidos com classificação de acordo com a ISO 4301-1/1986, grupo A1.

Capacidades em toneladas métricas para comprimentos de lança (11 m - 29 m) - com guinchos de 275 kN Comprimento de lança (m) Raio 11.0 14.0 17.0 20.0 23.0 26.0 29.0 Raio (m) t t t t t t t t t t t t t t t t t t t t t (m) 3.0 100.0 98.2 100.0 100.0 100.0 3.0 4.0 84.5 100.0 86.8 84.6 84.5 78.8 79.0 73.7 74.2 69.1 74.6 69.8 65.1 70.4 65.9 61.4 4.0 5.0 71.3 91.3 67.3 62.7 63.7 59.3 64.5 60.4 56.3 61.3 57.4 53.4 58.4 54.6 50.9 55.7 52.1 48.5 5.0 6.0 59.8 55.9 66.4 57.0 53.3 49.6 54.4 50.9 47.4 52.1 48.7 45.3 49.9 46.6 43.4 47.8 44.7 41.5 45.9 42.9 39.8 6.0 7.0 47.4 44.3 52.1 47.1 44.0 40.9 45.2 42.3 39.3 43.5 40.6 37.8 41.9 39.1 36.4 40.3 37.6 35.0 38.9 36.3 33.7 7.0 8.0 38.8 36.3 41.2 38.9 36.4 33.8 38.6 36.1 33.5 37.2 34.8 32.3 36.0 33.6 31.2 34.7 32.4 30.1 33.6 31.3 29.1 8.0 9.0 32.7 30.6 33.7 32.8 30.7 28.5 32.9 30.7 28.5 32.5 30.3 28.1 31.4 29.3 27.2 30.4 28.4 26.3 29.5 27.5 25.4 9.0 10.0 28.2 26.3 28.4 28.3 26.4 24.5 28.3 26.4 24.5 28.3 26.4 24.5 27.9 26.0 24.1 27.0 25.2 23.3 26.2 24.4 22.6 10.0 12.0 20.6 20.4 24.4 22.0 20.6 19.1 22.0 20.6 19.1 21.9 20.5 19.0 21.9 20.5 19.0 21.8 20.4 18.8 21.3 19.9 18.3 12.0 14.0 18.9 17.8 16.6 15.3 17.9 16.6 15.4 17.8 16.6 15.3 17.8 16.5 15.2 17.7 16.4 15.1 17.5 16.3 15.0 14.0 16.0 14.9 13.8 12.7 14.8 13.7 12.7 14.8 13.7 12.6 14.6 13.6 12.5 14.5 13.4 12.4 16.0 18.0 12.5 11.6 10.6 12.5 11.6 10.7 12.5 11.6 10.6 12.4 11.4 10.5 12.3 11.3 10.4 18.0 20.0 10.8 9.9 9.1 10.7 9.9 9.1 10.6 9.8 8.9 10.5 9.7 8.8 20.0 22.0 9.3 8.5 7.8 9.2 8.4 7.7 9.1 8.3 7.6 22.0 24.0 8.0 7.4 6.7 7.9 7.3 6.6 24.0 26.0 7.0 6.4 5.8 7.0 6.3 5.7 26.0 28.0 6.1 5.6 5.0 28.0 TLT 11910111 M00000 V2

Capacidades em toneladas métricas para comprimentos de lança (32 m - 53 m) - com guinchos de 275 kN Comprimento de lança (m) Raio 32.0 35.0 38.0 41.0 44.0 47.0 50.0 53.0 Raio (m) t t t t t t t t t t t t t t t t t t t t t (m) 4.0 66.0 61.7 57.5 4.0 5.0 53.2 49.7 46.3 50.9 47.5 44.2 48.7 45.5 42.3 46.7 43.6 40.5 44.2 41.8 38.8 5.0 6.0 44.1 41.2 38.2 42.4 39.6 36.7 40.7 38.0 35.3 39.2 36.6 33.9 37.8 35.2 32.7 36.4 33.9 31.4 34.1 32.7 29.8 6.0 7.0 37.5 35.0 32.4 36.1 33.7 31.3 34.9 32.5 30.1 33.7 31.4 29.1 32.5 30.3 28.0 31.4 29.2 27.0 30.4 28.2 29.3 7.0 8.0 32.5 30.3 28.0 31.4 29.3 27.1 30.4 28.3 26.2 29.4 27.3 25.3 28.4 26.4 24.4 27.5 25.6 23.6 26.6 24.7 25.8 8.0 9.0 28.5 26.6 24.6 27.7 25.7 23.8 26.8 24.9 23.0 26.0 24.1 22.3 25.1 23.4 21.5 24.4 22.6 20.8 23.6 21.9 22.9 9.0 10.0 25.4 23.6 21.8 24.6 22.9 21.2 23.9 22.2 20.6 23.2 21.5 20.0 22.5 20.8 19.3 21.8 20.3 18.7 21.1 19.7 20.5 10.0 12.0 20.6 19.3 17.8 20.2 18.7 17.2 19.6 18.1 16.7 19.0 17.6 16.2 18.5 17.1 15.7 17.9 16.5 15.2 17.4 16.0 16.9 12.0 14.0 17.3 16.0 14.8 16.8 15.6 14.3 16.3 15.1 13.9 15.9 14.6 13.4 15.4 14.2 13.0 14.9 13.7 12.6 14.5 13.3 14.0 14.0 16.0 14.4 13.3 12.2 14.3 13.2 12.1 13.9 12.8 11.7 13.5 12.4 11.3 13.0 12.0 10.9 12.6 11.6 10.5 12.2 11.2 11.8 16.0 18.0 12.1 11.2 10.2 12.0 11.1 10.1 11.8 10.9 10.0 11.6 10.6 9.6 11.2 10.2 9.3 10.8 9.9 8.9 10.5 9.5 10.1 18.0 20.0 10.4 9.5 8.7 10.2 9.4 8.6 10.1 9.2 8.4 9.9 9.1 8.3 9.7 8.8 8.0 9.4 8.5 7.6 9.0 8.2 8.7 20.0 22.0 9.0 8.2 7.5 8.8 8.1 7.3 8.7 7.9 7.2 8.5 7.8 7.0 8.4 7.6 6.9 8.1 7.3 6.6 7.8 7.0 7.5 22.0 24.0 7.8 7.1 6.4 7.7 7.0 6.3 7.5 6.8 6.2 7.4 6.7 6.0 7.2 6.5 5.8 7.1 6.4 5.7 6.8 6.1 6.5 24.0 26.0 6.8 6.2 5.6 6.7 6.1 5.5 6.6 5.9 5.3 6.4 5.8 5.2 6.2 5.6 5.0 6.1 5.5 4.8 5.9 5.3 5.6 26.0 28.0 6.0 5.4 4.9 5.9 5.3 4.7 5.7 5.2 4.6 5.6 5.0 4.4 5.4 4.8 4.3 5.3 4.7 4.1 5.1 4.5 4.9 28.0 30.0 5.3 4.8 4.2 5.2 4.6 4.1 5.0 4.5 4.0 4.9 4.4 3.8 4.7 4.2 3.7 4.6 4.0 3.5 4.4 3.9 4.2 30.0 32.0 4.7 4.2 3.7 4.6 4.1 3.6 4.4 3.9 3.4 4.3 3.8 3.3 4.1 3.6 3.1 4.0 3.5 3.0 3.8 3.3 3.6 32.0 34.0 4.0 3.5 3.1 3.9 3.4 2.9 3.7 3.3 2.8 3.6 3.1 2.6 3.4 3.0 2.5 3.3 2.8 3.1 34.0 36.0 3.4 3.0 2.5 3.3 2.8 2.4 3.1 2.7 2.2 3.0 2.5 2.1 2.8 2.3 2.6 36.0 38.0 3.0 2.5 2.1 2.8 2.4 2.0 2.7 2.3 1.8 2.5 2.1 1.7 2.4 1.9 2.2 38.0 40.0 2.4 2.0 1.7 2.3 1.9 1.5 2.2 1.8 1.4 2.0 1.6 1.8 40.0 42.0 1.9 1.6 1.2 1.8 1.4 1.1 1.6 1.3 1.5 42.0 44.0 1.6 1.3 1.5 1.1 1.3 1.2 44.0 46.0 1.2 1.0 46.0 TLT 11910111 M00000 V2 26.3 t 23.3 t 20.3 t 26.3 t 23.3 t 20.3 t

Contrapeso

e contrapeso central de 15 t

Gráfico de carga para operação de içamento

Contrapeso

e contrapeso central de 15 t

Capacidades em toneladas métricas para comprimentos de lança (11 m - 32 m) - com guinchos de 275 kN Comprimento de lança (m) Raio 11 14 17 20 23 26 29 32 Raio (m) t t t t t t t t t t t t t t t t t t t t t t t t (m) 3 100.0 100.0 100.0 100.0 100.0 3 4 100.0 100.0 100.0 100.0 97.9 97.9 99.1 100.0 93.1 96.9 74.6 87.7 92.3 70.4 82.8 87.3 66.0 77.6 77.6 4 5 89.6 94.4 84.5 88.1 80.0 84.3 64.5 75.9 80.0 61.3 72.2 76.1 58.4 68.8 72.5 55.7 65.6 69.2 53.2 62.7 66.1 5 6 59.8 70.4 74.2 57.0 67.1 70.7 54.4 64.1 67.6 52.1 61.4 64.7 49.9 58.8 62.0 47.8 56.4 59.5 45.9 54.2 57.1 44.1 52.1 54.9 6 7 47.4 55.8 58.8 47.1 55.5 58.6 45.2 53.4 56.3 43.5 51.3 54.2 41.9 49.5 52.2 40.3 47.7 50.3 38.9 46.0 48.5 37.5 44.4 46.8 7 8 38.8 45.8 48.3 38.9 45.9 48.4 38.6 45.6 48.1 37.2 44.0 46.5 36.0 42.6 44.9 34.7 41.2 43.5 33.6 39.8 42.1 32.5 38.5 40.7 8 9 32.7 38.7 40.9 32.8 38.8 41.0 32.9 38.8 41.0 32.5 38.5 40.6 31.4 37.3 39.4 30.4 36.1 38.2 29.5 35.0 37.0 28.5 34.0 35.9 9 10 28.2 33.4 35.3 28.3 33.5 35.4 28.3 33.5 35.4 28.3 33.5 35.4 27.9 33.1 35.0 27.0 32.1 34.0 26.2 31.2 33.0 25.4 30.3 32.1 10 12 20.6 20.6 20.6 22.0 26.1 27.6 22.0 26.1 27.7 21.9 26.1 27.6 21.9 26.0 27.5 21.8 25.9 27.4 21.3 25.5 27.0 20.6 24.8 26.2 12 14 17.8 21.1 22.4 17.9 21.2 22.5 17.8 21.2 22.4 17.8 21.1 22.4 17.7 21.0 22.2 17.5 20.9 22.1 17.3 20.7 22.0 14 16 14.9 17.8 18.9 14.8 17.8 18.8 14.8 17.7 18.8 14.6 17.6 18.7 14.5 17.5 18.5 14.4 17.3 18.4 16 18 12.5 15.1 16.0 12.5 15.1 16.1 12.5 15.1 16.0 12.4 14.9 15.9 12.3 14.8 15.8 12.1 14.7 15.6 18 20 10.8 13.0 13.9 10.7 13.0 13.8 10.6 12.9 13.7 10.5 12.8 13.6 10.4 12.6 13.5 20 22 9.3 11.3 12.1 9.2 11.3 12.0 9.1 11.2 11.9 9.0 11.0 11.8 22 24 8 9.9 10.6 7.9 9.8 10.5 7.8 9.7 10.4 24 26 7 8.8 9.4 7.0 8.7 9.3 6.8 8.5 9.2 26 28 6.1 7.7 8.3 6.0 7.6 8.2 28 30 5.3 6.8 7.3 30 32 4.7 6.0 6.5 32 TLT 11910111 M00000 V2

Capacidades em toneladas métricas para comprimentos de lança (35 m - 59 m) - com guinchos de 275 kN Comprimento de lança (m) Raio 35 38 41 44 47 50 53 56 59 Raio (m) t t t t t t t t t t t t t t t t t t t t t t t t t (m) 5 50.9 60.0 63.3 48.7 57.5 57.7 46.7 50.4 50.4 44.2 44.2 44.2 5 6 42.4 50.1 52.9 40.7 48.2 50.9 39.2 46.5 47.1 37.8 43.2 43.2 36.4 38.9 38.9 34.1 34.1 34.1 29.8 29.8 29.8 26.1 26.1 22.8 22.8 6 7 36.1 42.9 45.3 34.9 41.4 43.7 33.7 40.0 42.3 32.5 38.7 40.0 31.4 36.1 36.1 30.4 32.8 32.8 29.3 29.3 29.3 26.1 26.1 22.8 22.8 7 8 31.4 37.3 39.4 30.4 36.1 38.2 29.4 35.0 37.0 28.4 33.9 35.9 27.5 32.9 34.2 26.6 31.2 31.2 25.8 28.0 28.0 24.7 24.7 21.8 21.8 8 9 27.7 33.0 34.9 26.8 32.0 33.8 26.0 31.0 32.8 25.1 30.1 31.9 24.4 29.2 30.2 23.6 28.4 28.5 22.9 26.7 26.7 23.7 23.7 20.8 20.8 9 10 24.6 29.4 31.2 23.9 28.6 30.3 23.2 27.8 29.4 22.5 27.0 28.6 21.8 26.2 27.2 21.1 25.5 25.7 20.5 24.2 24.2 22.0 22.0 19.5 19.5 10 12 20.2 24.1 25.5 19.6 23.4 24.8 19.0 22.8 24.2 18.5 22.1 23.5 17.9 21.5 22.8 17.4 20.9 21.6 16.9 20.3 20.5 19.0 19.0 16.4 16.4 12 14 16.8 20.3 21.5 16.3 19.8 20.9 15.9 19.2 20.5 15.4 18.7 19.9 14.9 18.2 19.1 14.5 17.7 18.3 14.0 17.1 17.5 16.6 16.6 14.3 14.3 14 16 14.3 17.2 18.3 13.9 16.9 18.0 13.5 16.4 17.5 13.0 16.0 17.0 12.6 15.5 16.6 12.2 15.1 16.1 11.8 14.7 15.1 14.1 14.3 12.5 12.5 16 18 12.0 14.6 15.5 11.8 14.4 15.4 11.6 14.2 15.2 11.2 13.8 14.8 10.8 13.4 14.4 10.5 13.0 14.0 10.1 12.6 13.3 12.1 12.5 11.1 11.1 18 20 10.2 12.5 13.4 10.1 12.4 13.2 9.9 12.2 13.1 9.7 12.1 12.9 9.4 11.7 12.6 9.0 11.3 12.2 8.7 11.0 11.8 10.5 11.2 10.0 10.0 20 22 8.8 10.9 11.6 8.7 10.7 11.5 8.5 10.6 11.3 8.4 10.4 11.2 8.1 10.3 11.0 7.8 10.0 10.7 7.5 9.6 10.4 9.2 9.9 8.9 9.2 22 24 7.7 9.5 10.2 7.5 9.4 10.1 7.4 9.2 9.9 7.2 9.1 9.8 7.1 8.9 9.6 6.8 8.8 9.4 6.5 8.5 9.2 8.1 8.7 7.7 8.4 24 26 6.7 8.4 9.0 6.6 8.3 8.9 6.4 8.1 8.7 6.2 8.0 8.6 6.1 7.8 8.4 5.9 7.6 8.3 5.6 7.5 8.1 7.2 7.8 6.9 7.4 26 28 5.9 7.5 8.0 5.7 7.3 7.9 5.6 7.2 7.7 5.4 7.0 7.6 5.3 6.9 7.4 5.1 6.7 7.3 4.9 6.5 7.1 6.3 6.9 6.0 6.6 28 30 5.2 6.6 7.2 5.0 6.5 7.0 4.9 6.4 6.9 4.7 6.2 6.7 4.6 6.0 6.6 4.4 5.9 6.4 4.2 5.7 6.2 5.5 6.1 5.3 5.8 30 32 4.6 5.9 6.4 4.4 5.8 6.3 4.3 5.6 6.1 4.1 5.5 6.0 4.0 5.3 5.8 3.8 5.2 5.7 3.6 5.0 5.5 4.8 5.3 4.6 5.2 32 34 4.0 5.3 5.8 3.9 5.2 5.6 3.7 5.0 5.5 3.6 4.9 5.3 3.4 4.7 5.2 3.3 4.5 5.0 3.1 4.4 4.8 4.2 4.7 4.0 4.5 34 36 3.4 4.6 5.0 3.3 4.5 4.9 3.1 4.3 4.8 3.0 4.2 4.6 2.8 4.0 4.4 2.6 3.8 4.3 3.7 4.1 3.5 3.9 36 38 3.0 4.1 4.5 2.8 4.0 4.4 2.7 3.8 4.2 2.5 3.7 4.1 2.4 3.5 3.9 2.2 3.3 3.8 3.2 3.6 3.0 3.4 38 40 2.4 3.5 3.9 2.3 3.4 3.8 2.2 3.2 3.6 2.0 3.1 3.5 1.8 2.9 3.3 2.7 3.1 2.6 3.0 40 42 1.9 3.0 3.3 1.8 2.8 3.2 1.6 2.7 3.0 1.5 2.5 2.9 2.3 2.7 2.2 2.5 42 44 1.6 2.6 2.9 1.5 2.5 2.8 1.3 2.3 2.7 1.2 2.1 2.5 2.0 2.3 1.8 2.2 44 46 1.2 2.1 2.5 1.0 2.0 2.3 1.8 2.2 1.6 2.0 1.5 1.8 46 48 1.7 2.0 1.5 1.8 1.3 1.7 1.2 1.5 48 50 1.4 1.7 1.2 1.5 1.1 1.4 1.2 50 TLT 11910111 M00000 V2 32.3 t 29.3 t 26.3 t 32.3 t 29.3 t 26.3 t

Os gráficos de carga acima servem somente para referência. Para trabalho de içamento real, consulte o gráfico de carga na cabine ou no manual do operador. Gráficos de carga para operação de içamento são válidos com classificação de acordo com a ISO 4301-1/1986, grupo A1.

Sistema de automontagem

Descarregamento da máquina básica (opcional)

Montagem da lança e passagens dos cabos de içamento Descarregamento e montagem de esteiras

Descarregamento da máquina básica (padrão)

Descarregamento e montagem de contrapeso

HS 8100 HD –

11994759

– V

ersão 05 – 07/2018 Sujeito a alteração sem aviso prévio.
