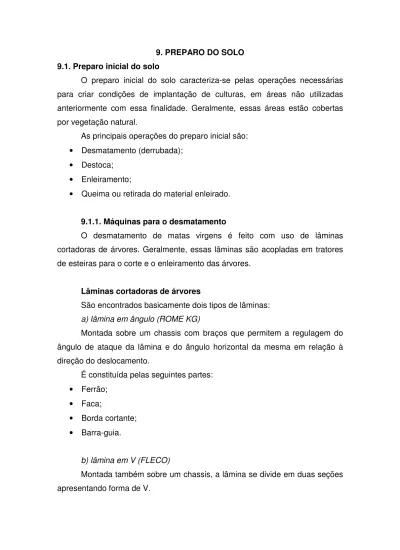

9. PREPARO DO SOLO 9.1. Preparo inicial do solo
O preparo inicial do solo caracteriza-se pelas operações necessárias para criar condições de implantação de culturas, em áreas não utilizadas anteriormente com essa finalidade. Geralmente, essas áreas estão cobertas por vegetação natural.
As principais operações do preparo inicial são:
• Desmatamento (derrubada); • Destoca;
• Enleiramento;
• Queima ou retirada do material enleirado.
9.1.1. Máquinas para o desmatamento
O desmatamento de matas virgens é feito com uso de lâminas cortadoras de árvores. Geralmente, essas lâminas são acopladas em tratores de esteiras para o corte e o enleiramento das árvores.
Lâminas cortadoras de árvores
São encontrados basicamente dois tipos de lâminas:
a) lâmina em ângulo (ROME KG)
Montada sobre um chassis com braços que permitem a regulagem do ângulo de ataque da lâmina e do ângulo horizontal da mesma em relação à direção do deslocamento.
É constituída pelas seguintes partes:
• Ferrão; • Faca;
• Borda cortante; • Barra-guia.
b) lâmina em V (FLECO)
É constituída pelas seguintes partes:
• Lâmina; • Ferrão; e • Barra-guia.
Lâminas cortadoras de árvores: A – lâmina em ângulo; B – lâmina em V.
Essas lâminas são usadas para derrubada de vegetação com diâmetro superiores à 70 cm.
Quando existe ainda a necessidade de eliminar os tocos permanecentes no terreno após a operação de derrubada, usa-se a operação de destoca. Esta operação pode ser feita com lâminas de terraplanagem, destocadores acionados pela tomada de potência ou implementos específicos como os destocadores.
Lâminas Anglodozer e Buldozer
• Lâminas Anglodozer são especialmente utilizadas na remoção e derrubada de vegetação de diâmetro até 20 cm.
• Lâminas Buldozer são lâminas especiais utilizadas na derrubada de vegetais com diâmetro que varia de 20 a 70 cm.
9.1.2. Máquinas para o desmatamento de cerradão, cerrado ou campo
No desmatamento do cerradão, cerrado ou campo, geralmente se utiliza o correntão (diâmetros de vegetação de até 10 cm). Esta ferramenta é dotada de elos extremamente resistentes com elos especiais para engatar e desengatar pequenos pedaços e outros giratórios para evitar seu enrolamento.
Exemplo de elos de um correntão.
A operação é feita com o tracionamento das duas extremidades, com tratores de esteiras, sendo que a distância entre os tratores não deve exceder 1/3 do comprimento do correntão.
Durante a operação do correntão na derrubada, normalmente utiliza-se duas passadas, uma em sentido contrário a outra. A primeira passada é responsável pela derrubada e a segunda (“arrepio”), é responsável pelo arranquio da vegetação previamente derrubada.
Tipos de correntões e potência necessária
Comprimento (m) Peso (kg/m) Potência (cv)
Normal (90-120)
Leve 50 a 80 120-150
Médio 80 a 100 150-180
Pesado 100 a 120 180-270
Longo (120-150)
Leve 50 a 80 150-180
Médio 80 a 100 180-300
Pesado 100 a 120 >300
1 CV = 0,9863 HP
9.1.3. Máquinas para o enleiramento
Após a derrubada da vegetação, há a necessidade de se amontoar o material de forma a ocupar a menor área possível do talhão movimentado, operação esta chamada de enleiramento.
O processo de enleirar pode ser realizado com a lâmina em ângulo (ROME KG), logo após a derrubada da vegetação. Pode-se também usar o ancinho enleirador, equipamento constituído por lâminas verticais presas a um chassi, sendo este acoplado ao trator de esteiras. O equipamento arrasta a vegetação, deixando o solo passar por entre as lâminas.
Ancinho enleirador.
9.2. Preparo periódico do solo
que podem obter produtividades tão boas ou as vezes melhores do que os métodos tradicionais de preparo do solo e semeadura.
O preparo periódico do solo é constituído basicamente pela aração e gradagem e eventualmente o uso da subsolagem.
9.2.1. Aração
É a operação de inversão de camadas do solo. O arado corta uma faixa de solo, denominada “leiva”, que é elevada e invertida, assim os materiais da superfície passam para baixo e os de baixo vêm para a superfície. Os objetivos principais da aração são:
a) aeração do solo;
b) permitir a penetração, movimentação e retenção de água no solo; c) picar, aprofundar, misturar e incorporar a matéria orgânica presente na superfície do solo;
d) controle das plantas daninhas pelo seu enterrio; e) enterrio e incorporação de fertilizantes e corretivos;
f) enterrio e incorporação de adubos verdes (guandú, aveia).
A umidade ideal para a realização da aração é na faixa de 60 a 70% da capacidade de campo para solos argilosos e de 60 a 80% para os solos arenosos.
Quanto à profundidade, a aração pode ser considerada:
• rasa (até 15 cm);
• média (de 15 até 25 cm); • profunda (acima de 25 cm).
Arados
Os arados são os implementos usados no processo de aração. São classificados da seguinte maneira:
a) quanto a peça ativa ou de corte, podem ser:
b) quanto à tração, podem ser:
• tração animal; • tração motorizada:
- acoplado ou montado (3 pontos do sistema hidráulico); - semi-acoplado ou semi-montado (2 pontos inferiores do sistema hidráulico);
- de arrasto.
c) quanto a movimentação dos órgãos de corte:
• fixos; • reversíveis.
d) quanto ao número de órgãos ativos:
• monocorpo; • corpos múltiplos.
Arados de Aivecas
É um dos implementos mais antigos e utilizados no preparo do solo para instalação de culturas periódicas. Foram utilizados, além de outros povos, pelos chineses, os quais inicialmente possuíam formatos triangulares ou quadrados e, posteriormente, curvados, sendo estes utilizados até os dias de hoje sem grandes modificações.
Constituição básica dos arados de aivecas:
• Aiveca (elemento responsável pelo tombamento da leiva);
• Relha (elemento responsável pelo corte horizontal da terra, dá a largura de corte de cada órgão ativo);
• Rasto (elemento responsável pela estabilidade do arado, evita o “empuxo lateral”).
1 – Aiveca; 2 – Relha; 3 – Rasto; 4 – Suporte;
5 – Coluna.
1
2
3 4 5
Constituição básica de um arado de aiveca
As principais vantagens dos arados de aivecas são:
• Melhor inversão;
• Pode ser projetado para diferentes situações (solos pesados, várzeas etc);
• Maior facilidade de variar a profundidade (desde preparado para esse fim);
• Melhor estabilidade (menor “empuxo lateral”).
As principais desvantagens dos arados de aivecas são:
• Má performance em solos argilosos;
• Regulagens mais difíceis do que nos arados de discos.
Arados de Discos
São arados que trabalham em qualquer tipo de terreno, pois seus órgãos ativos são giratórios (discos) e podem ocorrem conseqüências menos desastrosas quando se deparam com obstáculos do tipo raízes e pedras.
9
1 – Chassi; 2 – Torre; 3 – Suporte para estacionamento; 4 – Barra transversal;
5 – Roda guia; 6 – Coluna; 7 – Limpador;
8 – Disco; 9 – Mancal.
9.2.2. Regulagem dos arados de discos montados
a) Regulagem da bitola do trator
+ +
= L l f
B
2 2 2
em que,
B = bitola do trator;
L = largura de corte do arado; l = largura do pneu;
f = folga (10 a 15 cm).
b) Lastreamento do trator
É feito de acordo com a potência demandada com a operação.
• Frontais (pesos dianteiros); • Água nos pneus;
• Contrapeso nas rodas.
c) Acoplamento (arados de discos fixos e reversíveis) Fixação do primeiro ponto
Com o arado em local plano, acoplar o primeiro ponto (barra de elevação esquerda). Deve-se deixar a barra um pouco abaixo do ponto de engate do arado elevando-a com a mão até o engate.
Fixação do terceiro ponto
Na torre dos arados montados geralmente existem 3 orifícios. O acoplamento do terceiro ponto nesses orifícios vai depender do tipo de trator e do tipo de solo.
Fixação do segundo ponto
Após acoplado e travado o terceiro ponto, acopla-se o segundo ponto (barra de elevação direita).
d) Centralização do arado (arados de discos fixos e reversíveis)
A linha central longitudinal do arado deve passar pelo centro de resistência do arado.
Passos:
• Soltar as duas barras estabilizadoras inferiores de engate;
• Verificar se o centro de resistência do arado coincide com o centro da linha longitudinal do trator.
Após a segunda passada do arado em diante o primeiro disco deve tampar o sulco deixado pelo último.
Para os arados fixos, sempre o trator estará com as rodas direitas dentro do último sulco para a continuidade da aração. O primeiro disco deverá tampar o rastro do pneu.
e) Largura de corte do arado Arados de discos fixos
A alteração da posição da barra transversal é que altera a largura de corte dos arados de discos fixos.
• Posição I – menor largura (solos duros e resistentes); • Posição II – largura média (solos normais);
Arados de discos reversíveis
A limitação na barra de reversão faz a regulagem de largura de corte. Existem dois parafusos (batentes) que quando recolhidos permitem o aumento da largura de corte e quando avançados para o interior do arado, diminuirão a largura de corte.
f) Nivelamento do arado Arados de discos fixos
• Longitudinal
Todos os discos devem trabalhar na mesma profundidade. Esse ajuste é feito com uso da manivela do terceiro ponto.
• Transversal
Primeira passada:
Igualar a profundidade de corte dos discos (manivela que regula a altura do segundo ponto – braço direito) com o trator fora do sulco.
Segunda passada:
Arados de discos reversíveis
• Longitudinal
Todos os discos devem trabalhar na mesma profundidade (manivela do terceiro ponto).
• Transversal
Igualar a profundidade de corte dos discos (manivela que regula a altura do segundo ponto – braço direito) com o trator fora do sulco.
g) Regulagem dos ângulos dos discos (arados de discos fixos e reversíveis)
Horizontal
É responsável por alterar a largura de corte dos discos e capacidade de revolvimento do solo. Quanto menor o ângulo horizontal maior velocidade de rotação dos discos prejudicando o tombamento e estabilidade do conjunto trator-arado.
Geralmente o ângulo pode variar de 42° a 60°
• Solos argilosos, duros – 42°; • Solos médios – 45 a 47°; • Solos arenosos, leves – 60°.
Vertical
Afeta a capacidade de penetração dos discos no solo (quanto maior profundidade, menor ângulo). Quanto maior o ângulo vertical, tombamento das leivas mais suave diminuindo o desmoronamento.
Geralmente o ângulo pode variar de 15° a 25°
Exemplos:
Solos macios, arenosos e com bom teor de umidade, ângulos horizontais e verticais próximos do máximo (55° e 22°). Regulagem válida também quando se deseja uma aração mais profunda.
Solos médios, aparecendo argila, ângulos horizontais (47°) e verticais (entre 18 e 22°). Regulagem válida também quando se deseja uma aração com profundidades médias.
Solos duros, argilosos e com ruim teor de umidade, ângulos horizontais e verticais próximos do mínimo (42° e 15°). Regulagem válida também quando se deseja uma aração menos profunda.
h) Regulagem da roda guia Arados de discos fixos
A roda guia é o elemento que neutraliza a força que promove o empuxo lateral. Ela serve para estabilizar o arado. Para seu perfeito funcionamento ela deve trabalhar no fundo do sulco. Variam-se os ângulos horizontal e vertical e ajusta-se a tensão da mola.
Posições concordantes com as posições da barra transversal.
• Posição I – solos duros e resistentes (maior ângulo de inclinação); • Posição II – solos médios (inclinação média);
Inclinação da roda guia Tensão da mola
Regulagem da tensão da mola para arados de discos fixos
A tensão da mola possibilita regular a profundidade de aração, principalmente em solos leves ou pesados. Aumentando a tensão da mola o arado tende a aprofundar menos no solo. A regulagem é feita no parafuso que regula a tensão da mola (ou o comprimento da mola).
Arados de discos reversíveis
A roda guia deverá sempre estar em sentido paralelo ao trator. Os arados reversíveis só possuem regulagem vertical da roda guia, pois seu chassis não sofrem torções em regulagem de largura, mantendo sempre a sua roda guia no mesmo sentido de deslocamento do trator.
9.2.3. Métodos de Aração Arados Fixos
Como esses arados tombam a leiva somente para a direita, podemos empregar os seguintes métodos:
• De dentro para fora – Tem início no centro do talhão. Com a repetição desse método o solo irá se concentrar no centro do talhão e o subsolo irá se aflorar nas laterais.
Arados Reversíveis
Como esses arados tombam a leiva para a direita e esquerda, podemos empregar os seguintes métodos:
• De cima para baixo – Tem início na parte mais alta do terreno. A entrada deverá ser feita na parte mais alta do terreno lançando a leiva para cima acompanhando o terraço.
9.2.4. Gradeação
O processo de gradeação complementa o trabalho do arado com os objetivos de:
a) Destorroar; b) Pulverizar; c) Nivelar.
As grades também realizam uma série de outras atividades bem parecidas com os arados tais como:
• Escarificação do solo;
• Incorporação de fertilizantes, corretivos e sementes; • Fragmentação de restos de culturas;
• Controle de plantas daninhas.
OBS: Solos úmidos e argilosos dificultam em demasia a quebra dos torrões. Gradagens finais devem ser realizadas próximas à semeadura (evitar concorrência com as plantas daninhas);
Grades
As grades são os implementos usados no processo de gradeação. As mais comuns são as de discos, mas podem existir de dentes, molas, etc. Elas podem ser classificadas da seguinte maneira:
a) Quanto à disposição das grades podem ser:
• Em linha (simples ação);
• Tandem ou em X (dupla ação); • Off-set ou V (dupla ação).
Em linha (simples ação) Tandem ou em X
(dupla ação) Off-set ou V
(dupla ação)
b) Quanto aos discos de suas seções:
• Simples (um tipo de disco, bordo liso ou recortado);
• Mistas (possuem discos de bordos lisos e recortados sendo que os recortados são utilizados na dianteira com finalidade de cortar o material da superfície).
c) Quanto a função:
• Aradoras (possuem número menor de discos com maiores diâmetros e espaçamentos entre discos);
• Destorroadoras (discos recortados com menores diâmetros e espaçamentos entre discos);
• Niveladoras (maior número de discos com menores diâmetros e espaçamentos entre discos);
d) Quanto ao peso:
• Leves (menor que 50 kg); • Médias (entre 50 e 130 kg); • Pesadas (maior que 130 kg).
e) Quanto ao acoplamento:
• Acoplado ou montado (3 pontos do sistema hidráulico);
• Semi-acoplado ou semi-montado (2 pontos inferiores do sistema hidráulico);
• De arrasto.
Condição inicial (com restos ou mato)
Solo arado Solo gradeado após a aração
Solo gradeado antes e
após a aração Solo gradeado antes a aração
Capacidade de penetração das grades
É afetada principalmente pelo seu peso ou lastreamento utilizado. É afetada pelos seguintes fatores:
• Solo (textura, umidade, etc.); • Afiamento;
• Velocidade da grade (quanto menor a velocidade, maior a capacidade de penetração no solo, porém quanto maior a velocidade, maior será a capacidade de destorroamento e nivelamento do solo).
9.2.5. Regulagem das grades de discos
• Cada disco da seção traseira deverá trabalhar exatamente entre os dois discos da seção dianteira.
• Os discos da seção dianteira e traseira deverão, sempre que possível, girar na mesma velocidade.
Grades montadas em tandem
a) Acoplamento
Fixação do primeiro ponto (barra de elevação esquerda); Fixação do terceiro ponto;
Fixação do segundo ponto (barra de elevação direita).
b) Centralização da grade
A linha central longitudinal do trator deve passar pelo centro de resistência da grade.
Passos:
Soltar as duas barras estabilizadoras inferiores de engate;
Coincidir as distâncias do pneu traseiro até o braço inferior do levante hidráulico.
c) Ângulos das seções
A regulagem do ângulo de trava é feita entre as seções dianteiras e traseiras, separadamente. As seções dianteiras possuem maior responsabilidade de corte e as traseiras de acabamento. Portanto, pode-se trabalhar com um maior ângulo de trava nas seções dianteiras e um menor na traseira, melhorando o acabamento superficial.
OBS: Maior ângulo, maior profundidade de corte.
Os discos da extremidade interna das seções dianteiras, devem ficar bem próximos, quase se tocando (1cm), e os da extremidade interna das seções traseiras em torno de 35 a 40 cm.
d) Nivelamento da grade:
Transversal (lado direito e esquerdo da grade toquem o solo à mesma altura; 2° ponto do sistema hidráulico).
em que:
FT = força de tração; cd = corpo dianteiro; ct = corpo traseiro; b e c = ângulos de trava;
od = orifícios de trava do ângulo de trava dos corpos dianteiros; ot = orifícios de trava do ângulo de trava dos corpos traseiros;
Grades de arrasto do tipo off-set (V)
a) Acoplamento
Utilizam a barra de tração dos tratores como ponto de potência. Nas grades que possuírem orifícios para regulagem no plano vertical:
Orifício inferior - solos leves, fácil penetração dos discos; Orifício médio - solos médios;
Orifício superior - solos pesados ou compactados.
em que:
1 = barra de engate; 2 = seção dianteira; 3 = seção traseira; 4 = chassi;
5 = raspadores de disco; 6 = discos recortados.
b) Transporte
Podem ser de arrasto para operação e montadas para o transporte. As mais pesadas possuem recursos próprios para o transporte e/ou controle de profundidade. Esses recursos são, geralmente, rodas com pneumáticos, que podem ser acionados manualmente ou por meio de um sistema hidráulico.
Para as grades off-set que não possuírem nenhum recurso para transporte, deve-se fechar totalmente as seções para evitar acidentes ou danos no transporte.
c) Profundidade de corte
A alteração dos ângulos das seções altera diretamente a profundidade de corte e é conseguido da seguinte maneira:
• Alterando o ângulo formado pelas seções (maior ângulo = maior profundidade de corte);
OBS1: Cuidado ao se realizar curvas durante manobras. As curvas devem ser realizadas do lado dos vértices das seções (normalmente esquerdo). Caso contrário pode-se danificar as grades e provocar sulcos profundos no solo.
OBS2: Os discos traseiros devem sempre jogar terra para a esquerda.
d) Deslocamento da grade:
Exercícios
a) Defina com suas palavras o que é preparo periódico do solo.
b) Quais são as principais operações utilizadas no preparo periódico do solo? c) O que você entende por aração e quais os principais objetivos dessa operação?
d) Qual a umidade ideal para a realização da aração? e) Classifique os seguintes arados:
1 2
3 4
f) Preencha o quadro abaixo descreva as suas principais funções.
1 – 2 – 3 – 4 – 5 –
1
2
3 4 5
g) Em relação aos arados de discos, quais as principais vantagens e desvantagens dos arados de aivecas.
h) O que você entende por sucção vertical e horizontal?
j) Calcule a bitola de um trator com largura de pneu de 0,46 m para uso de um arado de três aivecas de largura de corte de 0,42 m cada uma.
l) Descreva com suas palavras qual o procedimento para o acoplamento de um arado montado.
m) Descreva com suas palavras como realizar a centralização dos arados montados.
n) Como deve ser feita o nivelamento longitudinal e transversal para os arados fixos e reversíveis?
o) Qual a função da roda guia?
p) O que você entende por gradeação e quais os principais objetivos dessa operação?
q) Classifique a seguinte grade:
a) quanto a disposição das seções:
________________________________________ b) quanto aos discos de suas seções:
________________________________________ c) quanto a função:
________________________________________
r) Quais as possíveis regulagens para alteração da profundidade nas grades em Off-set?
9.2.6. Subsolagem
Subsolagem é uma prática que consiste na mobilização sub-superficial do solo com os objetivos de romper camadas compactadas / adensadas, possibilitando:
• infiltração de água;
Por trabalharem a maiores profundidades, os implementos usados na subsolagem requerem mais potência para sua utilização. A potência por haste pode variar de 30 a 50 cv, dependendo da profundidade.
OBS: Subsolagem (a penetração no solo é superior a 30 cm). Escarificação (a penetração no solo é inferior a 30 cm).
Para a correta utilização dos subsoladores, são necessários conhecimentos sobre as características do solo trabalhado, tais como a compactação existente, teor de umidade, textura e estrutura, das características necessárias para a operação do implemento, como a profundidade de trabalho, espaçamentos entre hastes, tipos de hastes e potência necessária.
9.2.7. Compactação do solo
A compactação do solo é afetada por:
• Pressão exercida no solo pelos pneus e esteiras dos tratores; • Tráfego constante das máquinas sobre o solo;
• Ação dos órgãos ativos (discos, hastes e enxadas) durante a operação de mobilização do solo (pé de grade, pé de arado, etc).
Os efeitos da compactação podem ser:
• Redução da macroporosidade do solo com conseqüente aumento da densidade (esmagamento das partículas do solo);
• Redução do sistema radicular das culturas; • Erosão superficial.
Fatores que influenciam a compactação dos solos:
• Composição físico-química (menor o teor de matéria orgânica, maior compactação);
Camada compactada
Ação da camada compactada sobre o sistema radicular
9.2.8. Métodos de avaliação da camada compactada
• Densidade: é o método mais preciso que envolve análises laboratoriais e por isso são os mais demorados (maior a densidade, maior a compactação);
• Uso de penetrômetros: é um método de precisão intermediária, de rápida execução;
• Ferramentas manuais ou retroescavadoras: (trincheira);
9.2.9. Qual o momento de subsolar?
O solo tem que estar entre os limites inferior de plasticidade e o ponto em que se torna friável. A plasticidade é a propriedade dos solos serem moldados sem variação de volume. A friabilidade é constatada se a porção de solo puder ser facilmente moldada, mas se esboroe com facilidade, tão logo cesse a força sobre ela.
Para avaliação no campo, pode-se proceder da seguinte forma:
Condições inadequadas
Condição ideal para subsolagem
9.2.10. Subsoladores
São os implementos usados para promover a desagregação de camadas profundas compactadas.
Algumas características dos subsoladores:
• Usados na desagregação de camadas compactadas; • Profundidade de trabalho de até 0,80 metros;
• Operações que exigem muita potência.
1
2
3
4
1 – barra porta ferramenta; 2 – haste;
3 – ponta;
4 – rodas de controle de profundidade
Constituição básica dos subsoladores
1 – chassi;
2 – pontos de engate; 3 – haste;
4 – ponteira; 5 – gume da haste; 6 – aleta;
7 – fusível (parafuso de segurança).
9.2.11. Classificação dos subsoladores
a) Quanto ao tipo de acoplamento:
• Montados ou acoplados (3 pontos do sistema hidráulico); • De arrasto (barra de tração).
b) Quanto ao tipo de orgão ativo:
• Haste rígida (com ou sem torpedo); (com e sem aletas).
• Haste vibratória.
c) Quanto a configuração da haste:
• Reta (vertical ou inclinada); • Curva;
• Parabólica.
Formato das hastes de um subsolador: a) reta; b) curva e c) parbólica.
9.2.12. Regulagem dos subsoladores
A regulagem do subsolador deve ser realizada em dois sentidos: vertical (profundidade das hastes) e horizontal (espaçamento entre hastes). Detectar a profundidade da camada compactada é de suma importância para a boa eficiência do subsolador.
a) Espaçamento entre hastes: Para subsoladores de hastes normais:
)
70
,
0
(
p
m
p
e
=
<
Para subsoladores com hastes com asas:
) 70 , 0 ( 5 ,
1 p p m
e= × >
onde:
e = espaçamento entre hastes;
p = profundidade de penetração das hastes.
b) Número de hastes do subsolador:
onde:
n = número de hastes;
HP = potência do trator utilizado na operação de subsolagem; p = profundidade de penetração das hastes (cm).
c) Largura de trabalho:
e
n
L
=
×
onde:
L = largura efetiva de trabalho (cm); n = número de hastes;
e = espaçamento entre hastes.
OBS: Na prática, a profundidade de penetração das hastes devem estar a aproximadamente cinco centímetros abaixo no limite inferior da camada compactada.
