FUNDAÇÃO ESCOLA TÉCNICA LIBERATO SALZANO VIEIRA DA CUNHA
CURSO DE ELETRÔNICA
DHP3 – Fontes Chaveadas Professor: Ariel Ferreira

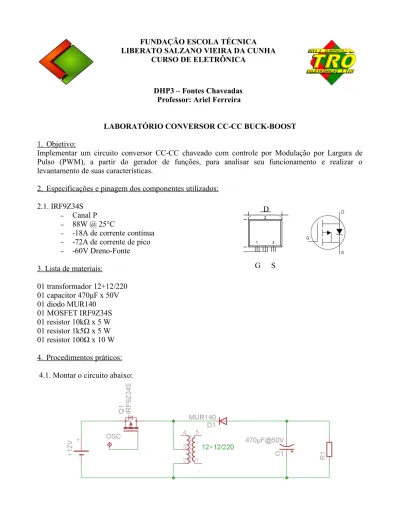

LABORATÓRIO CONVERSOR CC-CC BUCK-BOOST 1.
Objetivo:
Implementar um circuito conversor CC-CC chaveado com controle por Modulação por Largura de Pulso (PWM), a partir do gerador de funções, para analisar seu funcionamento e realizar o levantamento de suas características.
2.
Especificações e pinagem dos componentes utilizados:
2.1. IRF9Z34S
– Canal P – 88W @ 25°C
– -18A de corrente contínua – -72A de corrente de pico – -60V Dreno-Fonte
3. Lista de materiais:
01 transformador 12+12/220 01 capacitor 470μF x 50V 01 diodo MUR140
01 MOSFET IRF9Z34S 01 resistor 10kΩ x 5 W 01 resistor 1k5Ω x 5 W 01 resistor 100Ω x 10 W
4.
Procedimentos práticos:
4.1. Montar o circuito abaixo:
4.2. Ligar o gerador de funções na função onda quadrada na entrada OSC;
4.3. Medir o valor da indutância (L) do secundário do transformador: L=_________
4.4. Calcular o valor das tensões máximas (Vrmáx) para os resistores e preencher na tabela abaixo: Carga Potência Vrmáx
10kΩ 5W
1k5Ω 5W
100Ω 10W
4.5.Variar o ciclo de trabalho (d), a frequência (f) e o resistor (R1) para preencher a tabela abaixo (sem ultrapassar os limites de tensão, para cada R1, do item anterior):
Vr(V) d(%) f(Hz) R1(Ω)
1 30.00% 1k 10k
2 50.00% 1k 10k
3 70.00% 1k 10k
4 30.00% 1k 1k5
5 50.00% 1k 1k5
6 70.00% 1k 1k5
7 30.00% 1k 100
8 50.00% 1k 100
9 70.00% 1k 100
10 30.00% 1k 10k
11 30.00% 2k 10k
12 30.00% 500 10k
13 30.00% 1k 1k5
14 30.00% 2k 1k5
15 30.00% 500 1k5
16 30.00% 1k 100
17 30.00% 2k 100
18 30.00% 500 100
19 18 1k 10k
20 18 1k 1k5
21 18 1k 100
22 6 1k 10k
23 6 1k 1k5
24 6 1k 100
