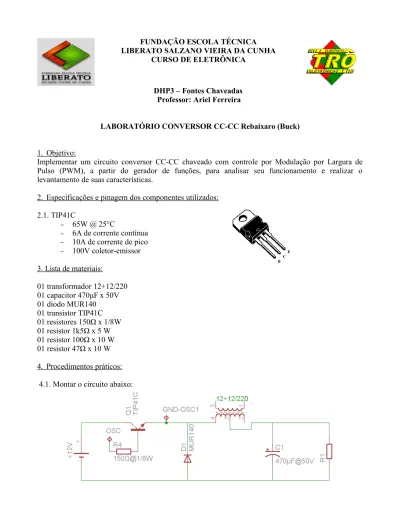

FUNDAÇÃO ESCOLA TÉCNICA LIBERATO SALZANO VIEIRA DA CUNHA
CURSO DE ELETRÔNICA
DHP3 – Fontes Chaveadas Professor: Ariel Ferreira
LABORATÓRIO CONVERSOR CC-CC Rebaixaro (Buck)
1.
Objetivo:
Implementar um circuito conversor CC-CC chaveado com controle por Modulação por Largura de Pulso (PWM), a partir do gerador de funções, para analisar seu funcionamento e realizar o levantamento de suas características.
2.
Especificações e pinagem dos componentes utilizados:
2.1. TIP41C
– 65W @ 25°C
– 6A de corrente contínua – 10A de corrente de pico – 100V coletor-emissor
3. Lista de materiais:
01 transformador 12+12/220 01 capacitor 470μF x 50V 01 diodo MUR140
01 transistor TIP41C 01 resistores 150Ω x 1/8W 01 resistor 1k5Ω x 5 W 01 resistor 100Ω x 10 W 01 resistor 47Ω x 10 W
4.
Procedimentos práticos:
4.2. Ligar o gerador de funções na função TTL na entrada OSC e GND-OSC1; 4.3. Medir o valor da indutância (L) do secundário do transformador: L=_________
4.4.Variar o ciclo de trabalho (d), a frequência (f) e o resistor (R1) para preencher a tabela abaixo, obervando a tensão sobre o indutor:
Vr(V) d(%) f(Hz) R1(Ω)
1 30.00% 10k 1k5
2 50.00% 10k 1k5
3 70.00% 10k 1k5
4 30.00% 10k 100
5 50.00% 10k 100
6 70.00% 10k 100
7 30.00% 10k 47
8 50.00% 10k 47
9 70.00% 10k 47
10 30.00% 10k 1k5
11 30.00% 20k 1k5
12 30.00% 5k 1k5
13 30.00% 10k 100
14 30.00% 20k 100
15 30.00% 5k 100
16 30.00% 10k 47
17 30.00% 20k 47
18 30.00% 5k 47
19 10 10k 1k5
20 10 10k 100
21 10 10k 47
22 5 10k 1k5
23 5 10k 100
24 5 10k 47
4.5.Verificar as formas de onda na carga, na fonte e no indutor para os itens 19, 20 e 21 (desenhar no verso)
