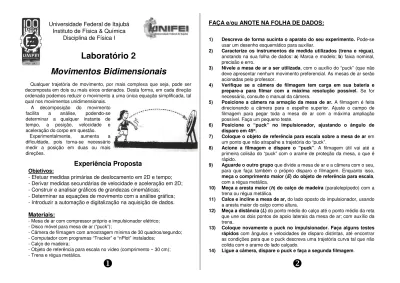

Laboratório 2

Movimentos Bidimensionais

Universidade Federal de Itajubá

Instituto de Física & Química

Disciplina de Física I

Qualquer trajetória de movimento, por mais complexa que seja, pode ser decomposta em dois ou mais eixos ordenados. Desta forma, em cada direção ordenada podemos reduzir o movimento a uma única equação simplificada, tal qual nos movimentos unidimensionais.

FAÇA e/ou ANOTE NA FOLHA DE DADOS:

1) Descreva de forma sucinta o aparato do seu experimento. Pode-se

usar um desenho esquemático para auxiliar.

2) Caracterize os instrumentos de medida utilizados (trena e régua),

anotando na sua folha de dados: a) Marca e modelo; b) faixa nominal,

precisão e erro.

3) Nivele a mesa de ar a ser utilizada, com o auxílio do “puck” (que não

deve apresentar nenhum movimento preferencial. As mesas de ar serão acionadas pelo professor.

4) Verifique se a câmera de filmagem tem carga em sua bateria e prepare-a para filmar com a máxima resolução possível. Se for

necessário, consulte o manual da câmera.

5) Posicione a câmera na armação da mesa de ar. A filmagem é feita

direcionando a câmera para o espelho superior. Ajuste o campo de filmagem para pegar toda a mesa de ar com a máxima ampliação possível. Faça um pequeno teste.

6) Posicione o “puck” no impulsionador, ajustando o ângulo de disparo em 45o.

7) Coloque o objeto de referência para escala sobre a mesa de arem

um ponto que não atrapalhe a trajetória do “puck”.

8) Acione a filmagem e dispare o “puck”. A filmagem útil vai até a

primeira colisão do “puck” com o arame de proteção da mesa, o que é rápido.

9) Aguarde o outro grupoque divide a mesa de ar e a câmera com o seu,

para que faça também o próprio disparo e filmagem. Enquanto isso,

meça o comprimento maior (E) do objeto de referência para escala,

com a régua metálica.

10) Meça a aresta maior (h) do calço de madeira (paralelepípedo) com a

trena ou régua metálica.

11) Calce e incline a mesa de ar,do lado oposto do impulsionador, usando

a aresta maior do calço como altura.

12) Meça a distância (L) do ponto médio do calço até o ponto médio da reta

que une os dois pontos de apoio laterais da mesa de ar; com auxílio da trena.

13) Coloque novamente o puck no impulsionador. Faça alguns testes rápidoscom ângulos e velocidades de disparo distintas, até encontrar

as condições para que o puck descreva uma trajetória curva tal que não colida com o arame do lado calçado.

14) Ligue a câmera, dispare o puck e faça a segunda filmagem.

A decomposição do movimento facilita a análise, podendo-se determinar a qualquer instante de tempo, a posição, velocidade e aceleração do corpo em questão.

Experimentalmente, aumenta a dificuldade, pois torna-se necessário medir a posição em duas ou mais direções.

Experiência Proposta

Objetivos:

- Efetuar medidas primárias de deslocamento em 2D e tempo;

- Derivar medidas secundárias de velocidade e aceleração em 2D;

- Construir e analisar gráficos de grandezas cinemáticas;

- Determinar as equações de movimento com a análise gráfica;

- Introduzir a automação e digitalização na aquisição de dados.

Materiais:

- Mesa de ar com compressor próprio e impulsionador elétrico; - Disco móvel para mesa de ar (“puck”);

- Câmera de filmagem com amostragem mínima de 30 quadros/segundo; - Computador com programas “Tracker” e “nPlot” instalados;

- Calço de madeira;

(2)

FAÇA e/ou ANOTE NA FOLHA DE DADOS:

15) Descarregue seus dois filmes (mesa nivelada e inclinada) no computador da bancada. Utilize o cabo USB.

16) Acione o programa “Tracker”.Ícone na área de trabalho. 17) Abra o primeiro filme no “Tracker”.Para tanto vá no menu superior

em “Arquivo” e depois “Abrir”. Escolha o filme da mesa nivelada.

18) Acione a seta verde na parte de baixo do vídeo para vê-lo.

Encontre o primeiro quadro no qual o “puck”, após ser lançado, encontra-se isolado de qualquer estrutura. Você pode ir e voltar quadro-a-quadro nas setas azuis, embaixo, à direita. Encontrado este quadro, vá até o indicador de rolagem do filme e clique com o botão direito do mouse. Escolha a opção “Set start frame to slider”.

Este será o primeiro quadro considerado, com t = 0,0 seg.

19) Faça procedimento semelhante para determinar o último quadro útil, imediatamente antes do “puck” se chocar contra o arame de

proteção da mesa. No indicador de rolagem do filme, com o botão direito do mouse, escolha “Set end frame to slider”.

20) Determine os eixos ordenados (x e y) na imagem da mesa, clicando

no ícone , no menu superior. Você pode indicar a origem onde achar mais conveniente, clicando nela e arrastando-a. Pode ser no centro da mesa ou em algum dos cantos. Os eixos também podem ser rotacionados se a imagem está “torta”, indicando o ângulo nos campos acima da imagem ou clicando no traço que tem no eixo x.

21) Estabeleça a escala de pixels da imagem para metros. Para tanto

clique com o mouse no ícone no menu superior, vá na opção “Novo” e depois “Bastão de Medição”. Uma escala azul aparecerá no

centro da imagem. Arraste (com o mouse) esta escala até o objeto de referência para escala e dê um zoom (ícone no menu superior) onde está o objeto. Os dois “+” da escala azul podem ser arrastados à vontade, de modo a compreender o comprimento maior (E) do objeto

de referência. No campo “Comprimento já em escala” acima da imagem, digite o valor de E, em metros.

22) Vamos fazer o template para que o “Tracker” acompanhe automaticamente o “puck”, quadro-a-quadro. Retorne o filme ao

primeiro quadro útil (t = 0,0 s). Dê um zoom onde está o “puck”. Clique no ícone e depois nas opção “Ponto de Massa”. Na janelinha

que abriu “massa A”, clique com o botão direito do mouse e vá na opção “Trajetória Automática”. Abrirá uma nova janela “Autotracker:

massa A posição”. Vá na imagem do “puck” clique (segurando as teclas) “Ctrl” e depois “Shift”. A seta do mouse virará uma bolinha.

Clique com ela no centro da imagem do “puck”. Está feito o template.

FAÇA e/ou ANOTE NA FOLHA DE DADOS:

23) Acione o acompanhamento automático na janela “Autotracker: massa A posição”, clicando no botão . Se tudo der certo o programa irá

computar automaticamente o tempo e as posições x e y. Então, pule para o item 24. Caso contrário, pode ocorrer do programa não reconhecer o “puck” em todos os quadros. Nesta situação as posições terão que ser marcadas quadro-a-quadro manualmente. Clique na janela “massa A” e depois na opção “Limpar Dados”. Isto fará o filme voltar ao primeiro

quadro. Clique e segura a tecla “Shift”. A seta do mouse ficará quadrada.

Com ela, marque o centro do “puck”. Passará para o quadro seguinte e assim por diante, até o último quadro.

24) Derive as equações de movimento nas duas dimensões. Na Tabela

construída pelo “’Tracker”, no lado direito da tela, estarão os tempos t em segundos e as posições x e y em metros. Abra o programa “nPlot”.Crie

uma tabela com o mesmo número de linhas e colunas que a tabela do “Tracker”. Volte ao “Tracker”, selecione todos os dados da tabela, copie-os e cole-os na tabela do “nPlot”. Com a mesa nivelada, o movimento em ambas as direções é sem aceleração. Escreva na Folha de Dados as equações de movimento em ambas as direções, com os coeficientes e seus erros determinados por ajuste linear.

25) Repita os passos 17 a 23 para o filme da mesa inclinada.

26) Altere a tabela de saída do “Tracker”. Acima da tabela clique em

“Dados”. Abrirá uma nova janela “Tabela de Colunas Visíveis”. Escolha as opções x, y, vx e vy. Como no passo 24, copie os dados para o “nPlot”.

Verifique em qual da coordenadas existe aceleração. Para a

coordenada sem aceleração, faça o ajuste linear anterior para o gráfico posição × tempo. Para a coordenada em que existe aceleração, faça o ajuste linear para o gráfico velocidade x tempo. Escreva na Folha de Dados as equações de movimento em ambas as direções, com os coeficientes e seus erros determinados por ajuste linear.

27) Determine a aceleração teórica da mesa inclinada, fazendo

a = g ×sen(i), onde g = 9,80665 m/s2 e “i” é a inclinação da mesa. Anote o valor determinado (e seu erro) para a aceleração e compare-o com o

estabelecido graficamente, sob o ponto de vista da precisão e acurácia da medida.

Cuidado que o erro da inclinição “i” é dado em radianos!

(((( ))))

((((

))))

(((( ))))

2

(((( ))))

2 2

1 1 ;

)

tan( ⋅⋅⋅⋅ ++++

+ ++ + ⋅⋅⋅⋅ = = = = =

= = =

L L erro h

h erro L

h L

h i erro L
