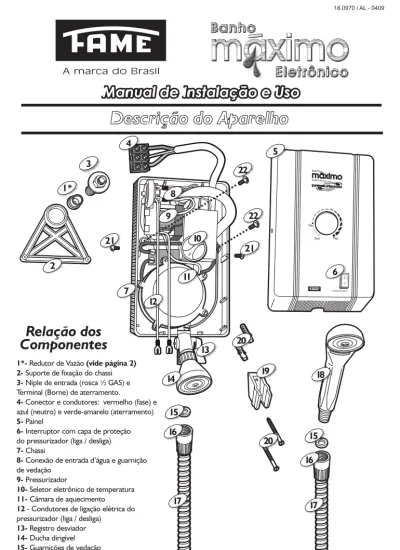

Descrição do Aparelho

D L 2 3 4 7 9 10 11 13 14 16 16 17 17 21 21 22 22 18 19 20 20 15 15 8 5 1* pressurizador 12 6

Descrição do Aparelho

Relação dos

Componentes

Interruptor com capa de proteção do pressurizador (liga / desliga)

Conexão de entrada d’água e guarnição de vedação

Pressurizador

Seletor eletrônico de temperatura

Registro desviador Ducha dirigível Guarnições de vedação Suporte de fixação do chassi Niple de entrada (rosca ½ GAS) e Terminal (Borne) de aterramento.

Conector e condutores:

e verde-amarelo (aterramento) Painel

Chassi

Câmara de aquecimento - Condutores de ligação elétrica do pressurizador (liga / desliga)

Conexões da mangueira Mangueira flexível Ducha Manual

Suporte da Ducha Manual

Parafusos e buchas de fixação do suporte da ducha manual

Parafusos de fixação do painel

x

i

mo

Banho

Manual de Instalação e Uso

Manual de Instalação e Uso

Características Técnicas

Instalação Hidráulica

(*) Para distâncias maiores consulte um profissional habilitado.

O circuito elétrico

deverá ter também o condutor de aterramento com impedância máxima de 2 (ohms) ao qual

será conectado o condutor verde-amarelo da Ducha Banho Máximo para garantir a proteção do usuário.

Quando ocorrer variação na tensão (voltagem) também ocorrerá variação na temperatura da água.

W Conteúdo deste aparelho Tensão (V.C.A.) Disjuntor ou fusível (Ampèr) Distância máxima do quadro de medição (m)* Seção mínima do condutor (mm )2 Resistência código Potência nominal (Watts) 127 110 5.400 10,0 50 25 220 111 7.000 6,0 35 35

Certifique-se das características deste aparelho verificando os dados na etiqueta de consumo de energia na parte externa da embalagem do produto. Verifique se o circuito elétrico exclusivo e independente que alimentará a Ducha Banho Máximo está com a seção mínima (bitola) do condutor conforme tabela abaixo:

Verificar especificações

do produto na embalagem

PRESSÃO HIDRÁULICA MÍNIMA DE FUNCIONAMENTO:

PRESSÃO HIDRÁULICA MÁXIMA DE FUNCIONAMENTO

10 kPa (1 m.c.a. - metro de coluna de água) :

400 kPa (40 m.c.a. metro de coluna de água) Antes de iniciar a instalação,

Observe, de acordo com a figura abaixo, as condições para a instalação hidráulica da Ducha Banho Máximo com Pressurizador.

observe se a chave elétrica geral ou aquela que comandará exclusivamente o circuito elétrico da Ducha Banho Máximo está desligada.

(*) Para proteção do aparelho e economia de água o Economizador de água “redutor de vazão” quando a coluna de água estiver acima de 5 metros de altura (50kPa)

(*) o Economizador de água “redutor de vazão” se a coluna de água estiver entre 1 e 5 metros de altura (10 e 50 kPa) mantenha Retire Caixa de Água Caixa de Água Altura: Mínima: 1 metro (m.c.a.) Máxima: 40 metros (m.c.a.)

Altura: Mínima: 1 metro (m.c.a.) Máxima: 40 metros (m.c.a.)

Altura: Mínima: 1 metro (m.c.a.) Máxima: 40 metros (m.c.a.)

Altura: 2,10 metros Altura: 2,10 metros Altura: 2,10 metros

Verifique a altura da coluna d´água do aparelho em relação a caixa d’água e siga as instruções abaixo.

Limpe a saída da conexão hidráulica onde vai ser instalado o aparelho. Abra o registro deixando correr a água para eliminar completamente os possíveis resíduos acumulados na tubulação.

1

Assim como ilustrado na página anterior, a Ducha Banho Máximo deve ser instalada preferencialmente a 2,10 m do piso à conexão, pois em uma altura maior a água poderá esfriar antes de atingir o corpo do usuário. A conexão hidráulica deve estar também a 13 centímetros abaixo da caixa de derivação elétrica.

2,10 m

13 cm

2

Instalação Hidráulica

Para iniciar a instalação é necessário abrir a Ducha Banho Máximo, primeiro solte os parafusos laterais (21), que fixam o painel frontal.

21 21

3

Retire o painel com cuidado, os c o n d u t o r e s d o i n t e r r u p t o r d o pressurizador estão conectados ao mesmo, como mostra o destaque. Para d e s c o n e c t á - l o s , p u x e - o s p e l o s terminais, não pelos condutores, como mostra a figura A.

4

Agora desrosqueie a conexão de entrada (8) e depois solte o terminal de aterramento (4). Logo em seguida solte os parafusos (22) de fixação do chassi (7) e libere o suporte (2).

Os parafusos (22) não precisam ser retirados do chassi, podendo ficar encaixados para facilitar a etapa de fixação do aparelho. 8 4 22 2 22 7

5

Com o aparelho desmontado como mostra a figura, aplique fita veda rosca nas conexões indicadas e rosqueie o niple externo (3) juntamente com o suporte de fixação do chassi firmemente na conexão hidráulica da parede. (2) 3 2

6

Aperte devidamente o niple na conexão, de modo que o suporte do chassi fique fixado firmemente e alinhado. O borne de aterramento deve ficar a 0° à direita, facilitando a conexão do condutor de aterramento. Note no destaque que o suporte de fixação deve ficar totalmente encostado na parede, caso seja necessário diminua o comprimento do niple, cortando-o.

7

Encaixe o chassi (7) no suporte, já fixado na parede, até ouvir um “click” que indica seu correto encaixe e parafuse-o (22), como mostra a ilustração. Logo após rosqueie a conexão de entrada d’água (8) no niple,

e religue o condutor de aterramento no borne (3).

Agora abra o registro de água, para encher a câmara de aquecimento e verifique se há algum vazamento. Religue os condutores do interruptor do pressurizador no painel (5), como mostra a Figura A.

verificando se a guarnição de vedação está no interior da conexão de entrada

Encaixe o painel no chassi e fixe-o nas laterais com os dois parafusos(19), como mostra a ilustração.

7 8 22 22 3 5 D L pressurizador

8

9

1 2 15 18 15 13 16 14 16 D L pressurizador

Com o aparelho já fixado à parede, agora instale o suporte (19) da Ducha Manual, que pode ser fixado a uma altura de sua conveniência, desde que esteja no mínimo a 9cm abaixo da base do aparelho.

Para fixar as buchas use brocas de Ø 5mm, tomando cuidado para não furar a tubulação de água.

9 cm 9 cm ₁₉ D L pressurizador

10

11

mangueira (16) no aparelho e na ducha manual (18), como mostra a ilustração, não se esquecendo das guarnições de vedação (15).

Verifique no detalhe o exclusivo registro desviador (13) da Ducha Banho Máximo, que na posição 1 direciona o fluxo de água para a ducha dirigível (14) e na posição 2 para a ducha manual (18).

O registro desviador somente poderá ser acionado com o registro de água fechado. O registro não deve ficar em posição intermediária (no meio do curso), pois pode o c o r r e r s o b r e - e l e v a ç ã o d e temperatura.

Instalação Elétrica

A instalação elétrica da Ducha Banho Máximo deve ser feita em circuito elétrico exclusivo e independente, derivado da respectiva chave protetora do quadro.

.

Primeiro certifique-se novamente de que o circuito elétrico que alimentará a Ducha Banho Máximo está desligado, após isso proceda a conexão dos cabos,

. Nos circuitos fase+neutro, o cabo vermelho é para ser ligado à

Vide características técnicas

fazendo uso do conector (4) que acompanha o produto

-Toda vez que for usar a Ducha Banho Máximo abra uma quantidade de água suficiente para ligar a resistência, cujo ruído característico indica seu funcionamento. Em seguida, tão logo a água esteja aquecida, abra um pouco mais o registro até conseguir um bom volume de água sem que esta esfrie e/ou regule a temperatura de acordo com seu gosto no seletor eletrônico, não sendo necessário desligar o aparelho para mudar a temperatura.

- Para acionar o pressurizador e aumentar a vazão de água, basta ligar o interruptor localizado na frente do aparelho.

-Toda vez que o jato de água da Ducha Banho Máximo não estiver uniforme, desparafuse o seu crivo e limpe-o com uma escovinha.

- Ao fechar o registro de água a resistência deixa de funcionar, embora a Ducha permaneça conectada ao circuito elétrico.

na ducha dirigível ou na ducha manual,

Banho Máximo

- O desligamento deste aparelho da rede elétrica deve ser feito através de um disjuntor adequado à potência do aparelho (vide características técnicas).

- O valor da resistividade da água a 22°C, não deve ser inferior a 1300 cm.

-- Nunca utilize plugues ou tomadas nas ligações elétricas da Ducha Banho Máximo.

- Certifique-se que o fio terra da Ducha Banho Máximo esteja convenientemente conectado a um sistema de aterramento eficiente.

Crianças, pessoas idosas e pessoas fisicamente/mentalmente debilitadas devem ser supervisionadas durante a utilização deste aparelho.

- NUNCA DOBRAR A MANGUEIRA OU OBSTRUIR O JATO D’ÁGUA, SOB O RISCO DE DANOS PESSOAIS OU AO APARELHO.

W

Certificado de Garantia

A FAME LTDA. garante este produto contra eventuais defeitos de fabricação pelo prazo de

12 meses para o aparelho e 90 dias para a resistência, contados e comprovados pela data de emissão do comprovante fiscal de venda ao consumidor.

1) Os danos sofridos pelo produto em conseqüência de acidentes, maus tratos, manuseio ou uso incorreto e inadequado ou com sinais de violação, ou ainda, de sua utilização para finalidades diversas incompatíveis com a destinação do produto, na aplicação doméstica regular.

2) Se o defeito eventualmente apresentado for ocasionado pelo Consumidor ou terceiros estranhos à FAME ou examinado ou consertado por pessoa não autorizada pela FAME.

3) Se ocorrer ligação desse produto em tensão elétrica (voltagem) diversa da especificada nas instruções.

1) Leia atentamente as instruções de instalação e uso do aparelho.

2) Caso o aparelho apresente eventual defeito aparente e de fácil constatação, retorne à loja onde foi adquirido para trocá-lo num prazo de até 90 dias da data de compra. Passados os 90 dias, a garantia permanece e o aparelho deve ser encaminhado a um Posto de Serviço Autorizado FAME. Informe-se na loja onde o adquiriu, o Posto de Serviço Autorizado FAME mais próximo de sua residência, ou consulte o SAC - Serviço de Atendimento ao Consumidor FAME - 0800 - 0158500.

3) Para o atendimento em garantia

4)

A Garantia não abrange:

Recomendações Especiais:

é obrigatória a apresentação do comprovante fiscal de venda ao consumidor.

Eventuais despesas de transportes para entrega e retirada de aparelhos em garantia correrão por conta do proprietário.

Instruções de Uso

Ligação ao Sistema de Aterramento

Conforme normas Brasileira e internacional este aparelho possui dispositivo (condutor verde-amarelo) para conexão em sistemas de aterramento. Na inexistência deste sistema no local, consulte a companhia concessionária de energia elétrica de sua cidade, a Norma Brasileira de Instalações Elétricas NBR - 5410, ou ainda, um profissional devidamente habilitado na área de instalações elétricas.

B

PROBLEMA

Aparelho não liga

Disjuntor / Interruptor DR desarma Vazamento interno

no aparelho

Aparelho aquece pouco

Aparelho aquece muito

CAUSA PROVÁVEL SOLUÇÃO

Pouca pressão de água

Disjuntor desarmado Rearmar disjuntor e verificar sua condição de uso Fusível Aberto (queimado)

Fuga de corrente na instalação Conexão de entrada não está devidamente apertada ou

está sem o anel de vedação

Substituir fusível Rearme o DR e caso persista o problema,

chame um profissional habilitado.

Reaperte com cuidado a conexão, caso persista o vazamento retire a conexão e verifique se o anel de vedação está instalado, caso não esteja encaixe o anel de vedação sobressalente

que acompanha o produto.

Volume de água elevado, temperatura ambiente abaixo de 10°C

Regule a temperatura no seletor eletrônico para o máximo e/ou diminua a vazão de água no registro,

e/ou desligue o interruptor do pressurizador.

Volume de água baixo,

temperatura ambiente acima de 25°C e/ou diminua a temperatura no seletor eletrônico,Aumente a vazão de água no registro e/ou ligue o interruptor do pressurizador.

Pressão mínima necessária 1 m.c.a. (metro de coluna de água) ou 10 kPa

Problemas eventuais e soluções

Antes de efetuar a troca da resistência geral ou aquela que comanda exclusivamente o circuito elétrico da Ducha Banho Máximo. Feche o registro da tubulação onde está instalado o aparelho.

desligue a chave elétrica

Remova a tampa do bojo “C”, solte os 5 parafusos que fecham a câmara de aquecimento.

. Solte com a chave de fenda os dois parafusos que fixam a resistência montada avariada, retirando-a “D”. Enxugue e limpe as áreas de contato elétrico, encaixe a nova resistência e reaperte os dois parafusos.

O b s e r v e c o m o a resistência está fixada

Recoloque a tampa do bojo fechando-a novamente com os 5 parafusos. Reponha o painel frontal. Deixe correr água por alguns segundos de ligar o circuito elétrico.

A fixação da resistência com parafusos é imposição técnica que proporciona contato elétrico perfeito e lhe garante longa durabilidade.

antes

Atenção!

INSTRUÇÃO PARA COLOCAÇÃO (TROCA) DA RESISTÊNCIA MONTADA

Veja como é fácil trocar a resistência. Não necessita remover o aparelho da tubulação hidráulica.

Solte os parafusos laterais “A” que fixam o painel frontal. Retire o painel com cuidado, e desconecte os cabos do interruptor ( q u a n d o s e u a p a r e l h o p o s s u i r pressurizador) pelo terminal, conforme detalhe “B”. D A A C D L pressurizador

FAME - Fábrica de Aparelhos e Material Elétrico Ltda. Rua Cajuru, 746 - Belenzinho

São Paulo - SP - CEP 03057-900
