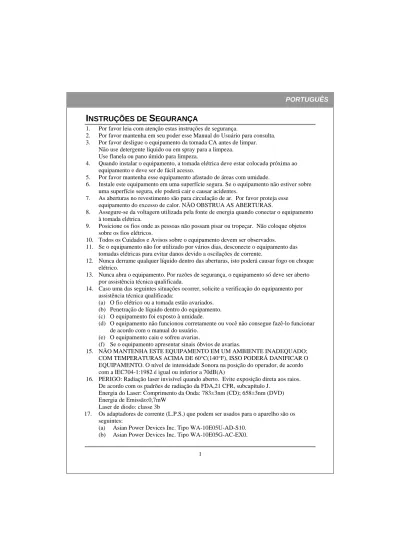

INSTRUÇÕES DE SEGURANÇA

I

NSTRUÇÕES DE

S

EGURANÇA

1. Por favor leia com atenção estas instruções de segurança.

2. Por favor mantenha em seu poder esse Manual do Usuário para consulta. 3. Por favor desligue o equipamento da tomada CA antes de limpar.

Não use detergente líquido ou em spray para a limpeza. Use flanela ou pano úmido para limpeza.

4. Quando instalar o equipamento, a tomada elétrica deve estar colocada próxima ao equipamento e deve ser de fácil acesso.

5. Por favor mantenha esse equipamento afastado de áreas com umidade.

6. Instale este equipamento em uma superfície segura. Se o equipamento não estiver sobre uma superfície segura, ele poderá cair e causar acidentes.

7. As aberturas no revestimento são para circulação de ar. Por favor proteja esse equipamento do excesso de calor. NÃO OBSTRUA AS ABERTURAS.

8. Assegure-se da voltagem utilizada pela fonte de energia quando conectar o equipamento à tomada elétrica.

9. Posicione os fios onde as pessoas não possam pisar ou tropeçar. Não coloque objetos sobre os fios elétricos.

10. Todos os Cuidados e Avisos sobre o equipamento devem ser observados. 11. Se o equipamento não for utilizado por vários dias, desconecte o equipamento das

tomadas elétricas para evitar danos devido a oscilações de corrente.

12. Nunca derrame qualquer líquido dentro das aberturas, isto poderá causar fogo ou choque elétrico.

13. Nunca abra o equipamento. Por razões de segurança, o equipamento só deve ser aberto por assistência técnica qualificada.

14. Caso uma das seguintes situações ocorrer, solicite a verificação do equipamento por assistência técnica qualificada:

(a) O fio elétrico ou a tomada estão avariados. (b) Penetração de líquido dentro do equipamento. (c) O equipamento foi exposto à umidade.

(d) O equipamento não funcionou corretamente ou você não consegue fazê-lo funcionar de acordo com o manual do usuário.

(e) O equipamento caiu e sofreu avarias.

(f) Se o equipamento apresentar sinais óbvios de avarias.

15. NÃO MANTENHA ESTE EQUIPAMENTO EM UM AMBIENTE INADEQUADO; COM TEMPERATURAS ACIMA DE 60°C(140°F), ISSO PODERÁ DANIFICAR O EQUIPAMENTO. O nível de intensidade Sonora na posição do operador, de acordo com a IEC704-1:1982 é igual ou inferior a 70dB(A)

16. PERIGO: Radiação laser invisível quando aberto. Evite exposição direta aos raios. De acordo com os padrões de radiação da FDA,21 CFR, subcapítulo J.

Energia do Laser: Comprimento da Onda: 783±3nm (CD); 658±3nm (DVD) Energia de Emissão:0,7mW

Laser de diodo: classe 3b

17. Os adaptadores de corrente (L.P.S.) que podem ser usados para o aparelho são os seguintes:

(a) Asian Power Devices Inc. Tipo WA-10E05U-AD-S10. (b) Asian Power Devices Inc. Tipo WA-10E05G-AC-EX0.

2

D

ECLARAÇÃO DA

FCC

Nota: Esse equipamento foi testado e considerado dentro dos limites de um

dispositivo digital Classe B, de acordo com a Parte 15 das regras da FCC (Comissão

Federal de Comunicações - EUA). Estes limites são estabelecidos para fornecer

razoável proteção contra interferências prejudiciais em uma instalação residencial.

Este equipamento gera, usa e pode irradiar energia de rádio freqüência e, se não for

instalado ou usado de acordo com as instruções, poderá causar interferências

prejudiciais a comunicações via rádio. Entretanto, não há garantias de que essa

interferência não ocorrerá em uma instalação em particular. Se este equipamento

realmente causar interferências prejudiciais à recepção de radio ou televisão, o que

pode ser determinado ligando-se e desligando-se o aparelho, o usuário é estimulado a

tentar corrigir esta interferência através de uma das medidas a seguir:

Redirecionar ou mudar o local da antena de recepção.

Aumentar a distância entre o equipamento e o receptor.

Conectar o equipamento em uma tomada de um circuito elétrico diferente daquele

onde está conectado o receptor.

Consulte o revendedor ou um técnico especializado em rádio/TV se precisar de ajuda.

Aviso da FCC: Para assegurar o cumprimento permanente das normas, (exemplo –

use somente cabos de interface blindada quando conectar ao computador ou a

dispositivos periféricos). Qualquer alteração ou modificação sem a aprovação

expressa da parte responsável pelo cumprimento das normas poderá anular a

permissão do usuário para a operação do equipamento.

Este dispositivo está de acordo com a Parte 15 das Normas da FCC.

Sua operação está sujeita às duas seguintes condições: (1) este

dispositivo não deverá causar nenhuma interferência prejudicial, e

(2) este dispositivo deverá aceitar quaisquer interferências

recebidas, inclusive interferências que possam causar operação

indesejada.

P

RECAUÇÕES

!! Não abra o drive para tentar

consertá-lo. A remoção da tampa

poderá causar exposição à perigosa

emissão de raios laser e alta voltagem.

Recomendamos ao usuário que

encaminhe o drive defeituoso ao

vendedor original, onde a compra foi

efetuada, para conserto.

• Use a embalagem original para transporte do drive ou para encaminhá-lo para reparo. A embalagem original foi projetada para proteger o seu drive sob condições severas. • Não mantenha seu gravador de DVD exposto aos raios solares, sobre fontes de calor ou

próximo a aparelhos elétricos que absorvam grande quantidade de energia.

• Use flanela ou pano macio para limpeza. Mantenha seu drive afastado da umidade ou de líquidos, incluindo água, produtos de limpeza ou solventes.

• Mantenha seus discos limpos. O uso de um pano macio, sem poeira, para limpar a superfície do seu disco antes da gravação irá manter a integridade da gravação dos dados. • Não exponha seu drive a impactos nem o deixe cair.

• A instalação e operação do drive devem ser efetuadas em nível horizontal. • As leis de direito autoral de cada país disciplinam a reprodução de produtos com

copyright. Os usuários de gravadores de DVD devem ser responsáveis pelo seu uso no caso de cópias não autorizadas de produtos com copyright.

• Serão obtidos melhores resultados se você copiar os dados do HD, em lugar de copiar os dados através de cópia no modo "on the fly" (instantâneo). Assim sendo, recomendamos que o usuário reserve espaço suficiente no buffer para criar um arquivo de imagem (pelo menos 650MB para CD; 5GB para DVD; e se o seu drive for compatível com gravação de DVD+R Double Layer ou DVD-R Dual Layer, será necessário um espaço de pelo menos 9GB).

4

Í

NDICE

INTRODUÇÃO

O q u e o G r a v a d o r d e D V D P o d e F a z e r … … … . . . 5 C o m p a t i b i l i d a d e d e F o r m a t o … … … 5 M o d o s d e G r a v a ç ã o … … … … . . … … … 6

O Que Você Pode Fazer com o Grav ador de DVD ...7

Configuração do Sistema

R e q u i s i t o s d o S i s t e m a p a r a U S B 1 . 1 … … … . 8 R e q u i s i t o s A d i c i o n a i s p a r a U S B 2 . 0 … … … . 9

Características e Controles

V i s ã o F r o n t a l . . . 1 0 V i s ã o T r a s e i ra . . . .. . . .. . . .. . . .1 1 Visão Superior...11

INSTALAÇÃO

Usuários USB 2.0...12

Conexão.

..………... ... 13

Instalação Do Drive.

... ... 14

OPERAÇÃO

Carregamento na Bandeja e Operação

Colocação do Disco na Bandeja...15

Remoçã o do Disco da Ban deja... ... .... ... ... ... . ... ... ... . 16

C o l o c a ç ã o d o D i s c o n o D r i v e . . . 1 7 R e m o ç ã o d e u m D i s c o d o D r i v e . . . 1 7

Gravação de CDs e DVDs

M a n u a i s e P r o g r a m a s d e G r a v a ç ã o . . . 1 8 M í d i a s p a r a G r a v a ç ã o e R e g r a v a ç ã o R e c o m e n d a d a s … … … 1 8

Execução de CDs e DVDs

P r o g r a m a s d e E x e c uç ã o . .. . .. . . .. . . .. . . . .. . . .. . . .. . . .. . . . .. . . .. . . .. . . .. . . . .. . 19

A Primei ra V ez que E xec u tar DVDs.. ... ... .... ... .... ... .... ... .... 19

LightScribe Guia do usuário

C o m o u s a r o L i g h t S c r i b e . . … … … . … … … . . . 2 1 C r i a ç ã o e g r a v a ç ã o d e d i s c o s c o m e t i q u e t a s L i g h t S c r i b e . . … . . . 2 2 P e r g u n t a s m a i s f r e q ü e n t e s … … … . … … . . . 2 3

RESOLUÇÃO DE PROBLEMAS

P r o b l e m a s d e L e i t u r a … … … . . . … … … 2 5 P r o b l e m a s d e G r a v a ç ã o … … … … . . . … … … 2 6

I

NTRODUÇÃO

Obrigado por adquirir este Gravador de DVD, um confiável gravador de DVD e CD de alta performance. Por favor leia este manual cuidadosamente e o mantenha próximo para futuras consultas. Utilize este manual para instalação, operação e resolução de problemas.

O que o Gravador de DVD Pode Fazer

O Gravador de DVD é um drive para gravação de DVD/CD-RW que proporciona

performances com qualidade profissional em gravações, regravações e leitura de DVDs e CDs. Ele também pode ler Digital Versatile Discs (DVDs). Esse notável e versátil drive é capaz de:

Para DVDs

Grava mídias DVD+R (DVD graváveis).

* Gravar mídia DVD+R Dupla Camada (DVD+R9 gravável ). Grava mídias DVD+RW (DVD regraváveis).

Grava mídias DVD-R (DVD graváveis).

**Grava mídias DVD-R Dual Layer ( DVD-R9 gravável). Grava mídias DVD-RW (DVD regraváveis).

Reproduz mídias DVD (DVD+R, DVD+RW, DVD-R, DVD-RW, DVD-ROM, DVD+R9 e DVD-R9)

*** Lê e grava em mídias DVD-RAM.

Para CDs

Grava mídias CD-R (CD graváveis).

Grava mídias CD-RW (CD regraváveis) de alta velocidade. Reproduz todas as mídias CD-ROM e CD-R de dados. Reproduz mídias CD-RW e CD-DA (áudio).

(NOTA: As velocidades máximas do drive para Gravação, Regravação e Reprodução estão impressas na caixa original. *Somente quando o seu drive suporta gravação DVD+R Dupla Camada ele poderá gravar mídias DVD+R9. **Somente se o seu drive for compatível com gravação de DVD-R Dual Layer ele poderá gravar mídias DVD-R9.

***Somente se o seu drive for compatível com leitura e gravação DVD-RAM, ele poderá

ler ou gravar mídias DVD-RAM.)

O drive suporta Operação OPC (ROPC) e é compatível com Windows Plug & Play. O recurso Flash Memory permite a atualização do Gravador de DVD para a revisão mais atual

(disponível no site da Internet) sem que seja preciso abrir o drive. A tecnologia Buffer Underrun Proof elimina erros de buffer, assim você pode usar seu computador de modo seguro para outras atividades enquanto grava um disco CD-R/CD-RW, DVD-R/DVD-RW ou DVD+R/DVD+RW.

Compatibilidade de Formato

6

é capaz de gravar dados de acordo com o Orange Book: Parte 2 CD-R Volume 1 / Parte 2 CD- R Volume 2 Multi Speed / Parte 3 CD-RW Volume 1 (conhecido como Low Speed) / Parte 3 RW Volume 2: High Speed / Parte 3 RW Volume 3: Ultra Speed, em disco CD-R/RW em combinação com softwares de aplicativos de gravação.

Para a função gravação de DVD, este drive está de acordo com o DVD+R Versão 1.3 / DVD+R9 Versão 1.0 (somente para drive compatível com gravação de DVD+R Double Layer) / DVD-R9 Versão 3.0 (somente para drive compatível com gravação de DVD-R Dual Layer) / DVD+RW Versão 1.3 / DVD-R Versão 2.1 / e DVD-RW Versão 1.2, DVD-RAM Versão 2.2 (somente para drive compatível com regravação de DVD-RAM )

Para a função de leitura, ele tem capacidade para ler todas as seguintes mídias: DVD single/dual layer (PTP, OTP), DVD-R, DVD+R, DVD+R9, DVD-R9, DVD-RW, DVD+RW, DVD-RAM (somente para drive compatível com leitura de DVD-RAM).

Além disso, o drive pode ler todos os formatos e mídias em CD : DA, ROM, CD-ROM/XA, Photo-CD, Multi-session, Karaoke-CD, Video CD, CD-I FMV, CD Extra, CD Plus, CD-R e CD-RW.

Modos de Gravação

Faixa a Faixa

Os dados podem ser gravados no disco, uma faixa de cada vez. Novas faixas podem ser acrescentadas mais tarde. CDs de música não podem ser executados em um CD player ou unidade de CD-ROM até que o disco seja finalizado.

Disco Contínuo

Os dados podem ser gravados inteiramente em um disco, em um único movimento. Neste modo, não é permitida a adição posterior de novos dados.

Sessão Única

Os dados podem ser gravados no disco, uma sessão de cada vez. Novas sessões podem ser gravadas mais tarde usando este modo. Mais espaço em disco poderá ser utilizado porque não existe intervalo entre as trilhas.

Sessões Contínuas

Os dados podem ser gravados no disco em uma sessão. Novas sessões podem ser gravadas mais tarde usando este modo. Menos espaço em disco será utilizado porque foi criado um intervalo entre as sessões.

Gravação de Pacotes de Dados

Este modo é útil para back up de dados. Os dados podem ser adicionados diretamente às faixas em mídias ou podem ser apagados diretamente nas faixas se forem usadas somente mídias . Para usar este modo, seu programa deve ser compatível com a função de gravação de Pacote.

O Que Você Pode Fazer com o Gravador de DVD

Gravar vídeos digitais ou exibições de slides em discos DVD+R, DVD+RW, DVD-R, e DVD-RW.

*Um drive compatível com gravação DVD+R Dupla Camada poderá gravar discos DVD+R9.

** Um drive compatível com gravação de DVD-R Dual Layer poderá gravar discos DVD-R9.

Gravar dados ou áudio em mídias de CDs graváveis ou regraváveis. Escutar CDs de música

Assistir filmes em VCD e DVD.

Acesse material de pesquisa interativa armazenado no DVD. Salvar fotos ou outras imagens em CDs graváveis ou regraváveis. Arquivar imagens e vídeos em DVD ou CD.

Gravar novos softwares de programas em DVD ou CD. Criação e gravação de discos com etiquetas LightScribe.

***Um drive compatível com leitura ou gravação de DVD-RAM poderá ler ou gravar um disco DVD-RAM.

【Com relação à tecnologia LightScribe para impressão de etiquetas no disco, você

8

C

ONFIGURAÇÃO DO

S

ISTEMA

Requisitos do Sistema para USB 1.1

Este drive possui uma interface USB (Universal Serial Bus) 2.0 de alta velocidade. Você também poderá usá-lo com USB versão 1.1. Para assegurar uma performance estável de leitura/gravação/regravação, recomendamos um sistema PC compatível com IBM, com as seguintes características.

CPU: Pentium 4 1.3GHz ou superior com controlador USB 1.1 embutido (alguns controladores ou placas mãe USB podem não suportar todos os tipos de dispositivos USB).

SistOper Windows 2000/XP/Vista

Memória Deve atender as exigências recomendadas de RAM para o seu sistema operacional. (mínimo de 256MB recomendado)

Drive de CD-ROM Para instalação do programa

Disco Rígido Capacidade mínima disponível de 650 MB para criação de arquivo de imagens em CD;

5 GB livres de espaço no HDD para a criação de arquivo de imagens em DVD para disco DVD de Camada Simples (4,7 GB); *e 9 GB ou mais de espaço livre no HDD para criação de arquivo de imagens em DVD para um disco DVD+R de Dupla Camada (8,5 GB).

(Não ative a calibração térmica do HDD durante a operação)

Interface Conector de interface USB

NOTA:

(1) Conectando-se a interface USB 1.1 a melhor performance do drive é 4X para CD-R, 4X para CD-RW e 6X para leitura de CD-ROM. Além disso, a velocidade do DVD é limitada a 0,7X. Portanto,recomendamos que você NÃO utilize nenhuma função do DVD quando conectado à interface USB 1.1.

(2) Alguns discos rígidos de alta velocidade estão equipados com a função "Auto Thermal Re-calibration" (Recalibração Térmica Automática). Por favor desative essa função na configuração BIOS para evitar erros de leitura (Buffer Under-run).

Requisitos Adicionais para USB 2.0

Interface É necessário interface USB 2.0 de Alta Velocidade para alcançar velocidades máximas

NOTA:

(1) A placa adaptadora USB 2.0 de Alta Velocidade é vendida separadamente e não faz parte dessa embalagem.

(2) Para alcançar velocidade máxima de gravação/leitura o seu sistema poderá exigir que os dados sejam primeiro copiados no disco rígido ao invés de diretamente de outro disco fonte ou drive .

* Verifique na caixa original se o seu drive é compatível com gravação de DVD+R9 Double Layer ou de disco DVD-R9 Dual Layer.

10

C

ARACTERÍSTICAS E CONTROLES

Visão Frontal

Drive Tipo Bandeja

Figura: Visão frontal do drive tipo bandeja

A

Ocupado/ LED de Gravação

Indicação de status de operação do drive. A luz acesa significa Ocupado; a luz piscando significa Gravar/Regravar.

B

Botão de Ejetar Pressione o botão para abrir a bandeja.

C

Orifício para Ejeção

de Emergência

Caso o botão de Ejeção não funcione, introduza uma agulha ou clip de papel no orifício para ejetar a bandeja.

Nota: Desligue a corrente antes de realizar a ejeção manual.

Drive Tipo Slot-in

Figura: Visão frontal do drive tipo Slot-in

A

Ocupado/ LED de Gravação

Indicação de status de operação do drive. A luz acesa significa Ocupado; a luz piscando significa Gravar/Regravar.

B Botão de Ejetar Empurre o botão para ejetar o disco.

Visão Traseira

Figura: Visão traseira do drive

A

Conector de Energia Para entrada de energia CC.

B

Conector USB Tomada USB B tipo mini.

Nota: Pelo fato do cabo USB e do adaptador de Força que acompanham a embalagem terem sido projetados para este drive, por favor faça as conexões usando apenas esses acessórios que acompanham o aparelho. Acessórios diferentes daqueles presentes na embalagem podem causar sérios danos a este drive.

Visão Superior

Figura: Visão superior do drive

LED Indicador Indicação do status de conexão do drive. A luz Verde somente aparecerá se a tomada de força e a tomada USB estiverem adequadamente conectadas.

12

U

SUÁRIOS

USB 2.0

USB 2.0 é uma tecnologia muito recente. Desse modo, muitos computadores não possuem suporte original para USB 2.0. Você deverá instalar uma placa adaptadora USB 2.0 para o seu drive Externo para operar nas velocidades USB 2.0. Caso você não possua uma placa USB 2.0 instalada, este drive irá ainda assim funcionar ligado a uma conexão USB 1.1 padrão, mas a velocidade será limitada pela velocidade do USB 1.1. Após instalar uma placa adaptadora USB 2.0, siga os passos abaixo para o seu sistema operacional verificar se a placa USB 2,0 está corretamente instalada.

Usuários do Windows® 2000/XP/Vista:

Clique com o botão direito do mouse em My Computer (Meu Computador) e selecione Properties (Propriedades).

Selecione a guia de hardware.

Clique no botão Device Manager (Gerenciador de Dispositivo).

Se houver um ponto de exclamação amarelo próximo aos Controladores USB (Universal Serial Bus), entre em contato com o fabricante da placa para orientação.

C

ONEXÃO

1.Conectando o Fio de Alimentação

2.Conectando o Cabo USB 2.0 de Alta

14

I

NSTALAÇÃO DO

D

RIVE

Antes de iniciar, assegure-se de que você instalou o programa

adequado para Gravação de CDs, DVDs e Exibição de DVDs. O

programa de Gravação e o programa de Exibição de DVDs se

encontram em CDs separados nessa embalagem.

1. Inicie seu computador. Aguarde o Sistema Operacional carregar, depois insira o CD. Siga as instruções da tela para instalar o programa de Gravação de CDs, DVDs ou de Exibição de DVDs, conforme desejar.

2. Ligue o cabo de força ao drive.

(Para evitar danos ao cabo de força, faça a conexão cuidadosamente evitando amassar o plugue de força).

3. Faça a ligação do plugue tipo B mini do cabo USB de alta velocidade incluído ao drive.

(Examine a conexão cuidadosamente seguindo a orientação correta).

4. Conecte a extremidade da tomada tipo A do cabo USB de Alta Velocidade à conexão da placa adaptadora USB 2.0 de seu computador. O drive está pronto para ser utilizado.

(NOTA: A luz verde de energia na parte superior do drive somente irá aparecer se a tomada de energia e o cabo USB estiverem adequadamente conectados).

(NOTA: Caso você não possa identificar a conexão USB 2.0, consulte as instruções da sua placa USB 2.0. Se você não tiver uma placa adaptadora USB 2.0 instalada, ainda assim você poderá conectar o drive a uma conexão USB 1.1 padrão)

O

PERAÇÃO

(A)-P

ARA

D

RIVE

T

IPO

B

ANDEJA

Opere o seu drive somente na posição horizontal. Se você operar o seu drive na posição

vertical, o disco ou o drive poderão ser danificados caso o drive perca o equilíbrio.

Colocação do Disco na Bandeja

1.

Com o drive ligado à corrente, empurre o botão de ejetar no painel frontal. A bandeja do disco irá deslizar em alguns segundos.

2. Puxe a bandeja do disco para abrí-la completamente.

3.

Coloque um disco na bandeja com o rótulo para cima. Pressione o centro do disco para prendê-lo no carretel do drive.

4. Empurre a bandeja de volta até que ela esteja fechada firmemente no drive.

Nota: Não aplique pressão em excesso quando alimentar a bandeja, pois poderá danificar o drive . Tenha cuidado para não tocar na lente leitora do drive.

16

Remoção do Disco da Bandeja

1. Empurre o botão de ejetar no painel frontal. 2. Puxe a bandeja do disco para abrí-la completamente.

3. Remova o disco colocando um dedo no centro do carretel do drive, enquanto levanta a borda do disco com o dedo polegar.

4. Empurre a bandeja de volta até que ela esteja fechada firmemente no drive.

Nota: Sempre feche a bandeja pressionando a frente da gaveta com a mão em um movimento suave e firme.

O

PERAÇÃO

(B)-P

ARA

D

RIVE

T

IPO

S

LOT

Opere seu drive somente na posição horizontal. Se ele for operado na posição vertical, você poderá danificar o disco e o drive caso haja falha no drive.

Colocação do Disco no Drive

1. Com o drive ligado à corrente elétrica, empurre o botão de ejetar no painel frontal para verificar se existe algum disco dentro do drive. O disco deslizará para fora em alguns segundos caso exista um disco no drive.

2. Segure o disco pelo furo central e as bordas do disco com os dedos (a etiqueta do disco voltada para cima). Coloque de modo adequado a borda do disco na abertura do disco no painel frontal. Empurre o disco para dentro do drive com o polegar, em seguida o disco deslizará automaticamente para dentro do drive e o drive estará pronto.

Nota: Não cole etiquetas de papel no disco. A colocação de uma etiqueta sobre o disco poderá criar um desequilíbrio. Isto poderá ocasionar erros de leitura e gravação. O disco com uma etiqueta de papel pode ficar facilmente preso no drive.

Remoção de um Disco do Drive

1. Empurre o botão de ejetar no painel frontal, o disco irá deslizar para fora da abertura do disco em alguns segundos.

2. Segure o disco pelo furo central e as bordas do disco com os dedos, em seguida retire o disco da abertura do disco.

18

G

RAVANDO

CD

S

Antes de começar, por favor assegure-se de ter instalado o software

adequado para a Gravação de CDs e Exibição de DVDs. O software de

Gravação e o software de Exibição de DVDs estão em diferentes kits de CD,

incluídos na embalagem.

Software e Manuais de Gravação

O software de Gravação incluído foi projetado para lhe dar os melhores resultados associados à facilidade de operação. O manual do usuário detalhado do software de gravação será automaticamente instalado em seu computador quando o software de gravação for instalado. Por favor consulte o manual do usuário para os procedimentos de operação detalhados.

Mídias para Gravação e Regravação Recomendadas

Pode não ser possível gravar em algumas mídias de CD ou DVD, devido a diferenças na qualidade de fabricação. Recomendamos o uso de mídias de CD e DVD dos seguintes fabricantes, pois estas se mostraram satisfatórias quando utilizadas em nosso drive. Mídia CD-R AMT, CMC, Csita, Delphi, EverMedia, LeadData(Silver-Sil),

Maxell, Mitsubishi(Bagdad), Mirage, Mitsui, MoserBaer(India), MPO, NanYa, Plasmon, Prodisc, RAMedia, Ricoh, Ritek, SAST, SKC(Korea), TDK, Taiyo-Yuden(DX dye)

Mídia CD-RW de Baixa Velocidade

AMT, CdBoss, CMC, DataStone, Ever Media, Gigadata, GigaStor, Maxell, MCW, Mitsubishi, Philips, Pony, Power, Princo, Ricoh, Ritek, TetaSys, Verbatim, Winner

Mídia CD-RW de Alta Velocidade

AMT, CMC, Infodisc, Mitsubishi, NanYa, Postech, Prodisc, Ricoh, Ritek, SKC(Korea)

Mídia CD-RW de Ultra Velocidade CMC, Mitsubishi, Ritek Mídia DVD-R

BeAll, CMC, Daxon, DVSN, Fornex, GSC, Imation, LeadData, Maxell, Mitsubishi, NanYa, Pioneer, Princo, Prodisc, Ritek, SKC(Korea), Sony, That’s

Mídia DVD-R9

MKM

Mídia DVD-RW

Mídia DVD-RAM

Maxell, Panasonic

Mídia DVD+R BeAll, CMC, Maxell, MBI, Mitsubishi, Philips, Prodisc, Ricoh, Ritek, Sony, TDK, Taiyo-Yuden

Mídia DVD+R9

Mitsubishi

Mídia DVD+RW

CMC, Mitsubishi, Philips, Ricoh, Ritek

Mídia LightScribe

CD-R: HP, CMC, MCC, MBI DVD+R: HP, CMC, MCC, MBI

NOTA: (1) Somente se o seu drive for compatível com gravação de DVD+R Double Layer poderá gravar mídias DVD+Ra; e somente se o seu drive for compatível com gravação DVD-R Dual Layer poderá gravar mídias DVD-R9. Somente se o seu

drive for compatível com leitura ou gravação DVD-RAM ele poderá ler e gravar

em mídias DVD-RAM.

(3) As velocidades máximas do drive para Gravação, Regravação e Reprodução estão impressas na caixa original.

20

E

XECUÇÃO DE

CD

S E

DVD

S

Este drive não funcionará sozinho para a exibição de CDs e DVDs!! A

função Playback (Executar) somente irá funcionar quando o Cabo USB

entre o drive e o seu PC estiver conectado corretamente.

Programas de Execução

Você deverá primeiro instalar o programa de execução de DVD em seu computador. Caso você não tenha nenhum programa de execução de DVD instalado em seu computador, o programa para execução de DVDs incluído no kit de CD lhe proporcionará os melhores resultados de execução.

Você poderá ouvir imediatamente CDs de Áudio e DVDs pré-gravados, incluindo filmes e outros DVDs. Para escutar um CD ou um Digital Video Disc (DVD), coloque o disco com o rótulo para cima (para CDs). Este drive executa DVDs de camada simples e de camada dupla.

A Primeira Vez que Executar DVDs

Um código em alguns DVDs permite que eles sejam executados apenas em uma área regional restrita, como por exemplo América do Norte, Europa, etc. Quando o drive é adquirido, ele não possui nenhum código de região ajustado. A primeira vez que um DVD, contendo um ajuste de região, é colocado no drive, o ato de colocação do DVD ajusta o drive para o código daquela região.

Se você posteriormente colocar um DVD com um código de região diferente, você poderá aceitar a alteração de código da região ou não. Caso você não aceite a alteração, o DVD não será executado. Se você aceitar a alteração, então o ajuste do código da região do drive será alterado. Mas lembre-se: você poderá alterar o código da região do drive apenas 5 vezes.

L

IGHT

S

CRIBE

G

UIA DO USUÁRIO

Os capítulos LightScribe a seguir são instruções para suporte do drive de etiquetas para disco LightScribe. Por favor consulte a embalagem original do seu drive para verificar se o seu drive é compatível com a função de etiquetas para disco LightScribe.

Figura: Logotipo de LightScribe

Como usar o LightScribe

Para etiquetar seus CDs e DVDs com LightScribe, você precisa de três componentes:

• A unidade compatível com LightScribe

• O software para etiquetas LightScribe (fornecido com a unidade; outros aplicativos compatíveis com LightScribe também estão disponíveis) • Mídia LightScribe (disponível em lojas de computadores)

Você pode etiquetar o disco LightScribe antes ou depois de gravar o lado dos dados, e também pode etiquetar vários discos em seqüência, mesmo que já tenha gravado dados neles.

É importante lembrar de sempre inserir o disco LightScribe com o lado da etiqueta para baixo ao gravar a etiqueta LightScribe.

22

C

RIAÇÃO E GRAVAÇÃO DE DISCOS COM ETIQUETAS

L

IGHT

S

CRIBE

1 Inicie o software de etiquetas LightScribe.

• O aplicativo de etiquetas pode ser parte do software de gravação ou um aplicativo independente.

2 Escolha as configurações do LightScribe apropriadas ao seu design.

• A maioria dos aplicativos de etiquetas compatíveis com LightScribe exige que você selecione a opção LightScribe antes de criar a etiqueta.

3 Crie o design da etiqueta.

• Você pode optar por criar uma etiqueta com texto e/ou imagens, e também escolher uma área do disco onde a etiqueta será gravada — desde uma faixa de texto simples, Title Only (Somente título), até um design completo que cubra o disco inteiro, Full Label (Etiqueta completa).

• Experimente com texto, fontes, fundos prontos e suas próprias fotos e imagens para criar a etiqueta mais adequada ao seu estilo. (Para obter idéias e

recomendações, visite www.lightscribe.com/labeltips)

4 Quando a etiqueta estiver pronta, insira um disco LightScribe em branco na unidade com o lado da etiqueta para baixo.

• Antes que você possa visualizar ou imprimir a etiqueta, o aplicativo de etiquetas verifica se um disco LightScribe foi inserido corretamente na unidade; se não houver disco, ou se o disco não estiver inserido com o lado da etiqueta LightScribe para baixo, o software enviará uma mensagem de erro.

5 Selecione a opção Preview (Visualizar) para ver qual será a aparência do design gravado como etiqueta LightScribe.

• Visualizar o design permite determinar se os elementos estão posicionados no local desejado e mostra qual será a aparência do design em tons de cinza no disco.

6 Selecione a opção Print (Imprimir) para enviar o design da etiqueta para o disco. • Quando você imprime o design no disco, pode optar entre três modos de qualidade: Draft (Rascunho), Normal ou Best (Superior). Draft é o modo de impressão mais rápido e o desenho resultante fornece um nível de contraste reduzido; Best fornece o mais alto nível de contraste e áreas de desenho mais escuras, mas o processo de gravação é mais lento. A tabela a seguir mostra uma estimativa geral dos tempos de impressão esperados.

Configuração Somente título Título e lista de conteúdo

Etiqueta completa (com imagens)

Best (Superior) <4 min. <9 min. <36 min.

Normal <3 min. <7 min. <28 min.

Draft (Rascunho) <2 min. <4 min. <20 min.

P

ERGUNTAS MAIS FREQÜENTES

P: Como o LightScribe funciona?

R: O revestimento em um disco LightScribe muda de cor quando é exposto ao laser da unidade de CD/DVD. O processo é semelhante à exposição de filme, exceto que a superfície LightScribe reage especificamente à luz intensa do laser.

P: O que acontece se eu tentar usar o LightScribe para etiquetar um disco não-LightScribe?

R: O software impede que você envie uma imagem de etiqueta para um disco não-LightScribe. O software compatível com LightScribe é projetado para reconhecer um disco LightScribe com base nos recursos de identificação gravados no disco. O sistema cria então uma imagem e só a enviará para a unidade se a mídia apropriada estiver inserida.

P: Posso usar meu computador para outras atividades enquanto a etiqueta LightScribe está sendo gravada?

R: Sim. O processo de etiquetamento é executado em segundo plano. Assim, o computador pode ser usado para outras tarefas enquanto esse processo está em andamento.

P: Posso deixar o computador sem supervisão enquanto a etiqueta LightScribe está sendo gravada?

R: Sim. O LightScribe não apresenta tarefas que requerem a supervisão do usuário durante o processo de gravação. Além disso, um sistema LightScribe não

“adormecerá” ou entrará em modo de economia de energia durante a gravação de uma etiqueta.

P: Posso regravar uma etiqueta LightScribe da mesma maneira como regravo um disco CD-RW ou DVD±RW?

R: Não. A tecnologia LightScribe atual não é apagável. Uma vez que a imagem é gravada, ela é permanente.

P: A imagem LightScribe causará desequilíbrio quando o CD ou DVD estiver girando na unidade, assim como às vezes ocorre com uma etiqueta de papel?

R: Não. Um disco LightScribe é tão equilibrado como qualquer CD ou DVD de alta qualidade e gira uniformemente na unidade. Gravar uma imagem no disco não altera seu equilíbrio e não prejudica a capacidade do disco de girar adequadamente.

P: O processo de gravação de imagens LightScribe emite produtos químicos perigosos?

R: Não. O processo de gravação de imagens em laser inicia uma alteração química no material colorante embutido no revestimento do disco, mas nenhum produto químico perigoso é criado ou emitido durante o processo.

P: O disco LightScribe fica quente ou seu manuseio fica perigoso imediatamente após a gravação da etiqueta?

24

R: Não. Embora os termos “queimar dados” e “queimar uma imagem” sejam padrão no setor, não há alteração de temperatura relevante envolvida em qualquer dos processos. É seguro tocar em um CD ou DVD imediatamente após a ejeção da unidade.

P: O LightScribe pode criar uma etiqueta em cores?

R: Atualmente, a tecnologia LightScribe está disponível apenas em tons de cinza, criando uma imagem semelhante a uma fotografia em preto-e-branco. A estratégia de desenvolvimento do LightScribe inclui anúncios futuros sobre recursos adicionais. Porém, requisitos empresariais e legais impedem a publicação de informações mais específicas atualmente.

R

ESOLUÇÃO DE

P

ROBLEMAS

:

Se você encontrar algum problema durante a instalação ou uso normal do seu drive, consulte por favor as seguintes informações.

Problemas de Leitura

Sintoma Possíveis Causas Soluções

Falta de energia Verifique se o cabo de alimentação está conectado firmemente à tomada. Não funciona

Cabo USB não está adequadamente conectado.

Assegure-se de que o cabo USB e os conectores não estejam defeituosos, dobrados ou amassados. Verifique principalmente os pinos.

A energia não está ligada. Verifique se o LED do seu drive está aceso. Se não estiver, não há energia. Cabo USB não está

conectado de modo adequado entre a porta USB do computador e o drive.

Assegure-se de que ambas as conexões do cabo USB estejam conectadas de forma correta às portas USB no computador e no drive.

Não reconhece o drive.

O drive USB não está sendo reconhecido pelo Sistema Operacional Windows.

Por favor consulte o capítulo Usuários USB 2.0 e verifique se o driver USB foi instalado corretamente.

Disco de formato ilegível. Substitua por outro. Ruído excessivo durante

a leitura. _{Selo preso à superfície. Destaque o selo cuidadosamente. não} provoque nenhum arranhão. Ejeção travada pelo

programa.

Feche o programa em execução e tente o botão de ejetar para abrir a bandeja. A bandeja não pode ser

aberta (Ejetar).

CD colocado de modo incorreto.

Introduza uma agulha ou clip de papel no orifício para ejetar a bandeja.

NÃO foram selecionados no Programa os itens "Load Contents" (Carregar Conteúdos) ou "Import Session" (Importar Sessão).

Se for gravado sem assinalar "Load Contents" (Carregar Conteúdos) ou "Import Session" (Importar Sessão), a leitura será impossível. Mas se for usado um programa utilitário como "Session Selection" da Adaptec, a sessão anterior poderá ser lida.

Disco com defeito. Arranhões profundos, marcas de dedo ou outros agentes contaminantes na superfície do disco podem impossibilitar o drive de ler os dados. Conserve o disco sempre limpo.

CD de música colocado. Pelo fato de compact discs de áudio não possuírem informações digitais, a digitação de comandos no computador com um CD de áudio no drive ocasionará uma mensagem de erro.

Não pode ler a sessão anterior do disco CD-RW que já foi gravado pelo menos duas vezes. Ocorreu erro de

leitura.

Disco colocado ao contrário. Remova o disco da bandeja e o recoloque com o rótulo voltado para cima.

26

Problemas de Gravação

Sintoma Possíveis Causas Soluções A utilização de outro

programa não compatível com seu drive.

Utilizar o programa fornecido com o drive. Se usar outro programa, assegure-se de que é compatível com assegure-seu drive, entrando em contato com o fornecedor do programa.

Disco colocado ao contrário. Recoloque o disco com o rótulo voltado para cima.

Falta de capacidade no Disco Rígido.

Normalmente é necessário 1,2 a 2 vezes o tamanho dos dados de gravação. Isso pode variar de acordo com o método de gravação.

Falta de energia Verifique se o cabo de alimentação está conectado firmemente à tomada. Não é possível gravar.

Cabo USB não está adequadamente conectado.

Assegure-se de que o cabo USB e os conectores não estejam defeituosos, dobrados ou amassados. Verifique principalmente os pinos. Utlização da rede. Ativação do protetor de tela durante a gravação. Outros aplicativos sendo executados.

Se utilizar proteção de tela ou outros aplicativos, ou gravar em um ambiente de rede, podem ocorrer erros devido a falta de recursos na CPU do PC.

Grave novamente após desconectar-se da rede.

Desative o protetor de tela e o modo economia de energia.

Feche os outros aplicativos exceto o programa de gravação.

Falta de memória no PC. Devido à falta de memória principal no PC, deve ter ocorrido troca de espaço no disco rígido. If swapped, os dados do disco rígido podem ser interrompidos causando erro de buffer ( buffer under-run)..

Aumente a capacidade da memória principal.

Recalibração térmica automáticaacionada.

Desative “Recalibração térmica automática” na configuração BIOS. Use um outro disco rígido caso esse não

possa ser desativado.

Mídia DVD/CD defeituosa. Mídias DVD/CD podem estar sujas, arranhadas ou avariadas. Grave novamente em outra mídia DVD/CD. Ocorrência de erros de

gravação (Erros de Buffer).

Falta de capacidade no Disco Rígido.

Normalmente é necessário 1,2 a 2 vezes o tamanho dos dados de gravação. Isso pode variar de acordo com o método de gravação.

Sintoma Possíveis Causas Soluções Cabo USB não está

conectado de modo adequado entre a porta USB do computador e o drive.

Assegure-se de que ambas as conexões do cabo USB estejam conectadas de forma correta às portas USB no computador e no drive.

O drive USB não está sendo reconhecido pelo Sistema Operacional Windows.

Por favor consulte o capítulo Usuários USB 2.0 e verifique se o driver USB foi instalado corretamente.

Não há reconhecimento do drive.

A utilização de outro programa não compatível com seu drive.

Utilizar o programa fornecido com o drive. Quando usar outro programa, assegure-se de que é compatível com seu drive entrando em contato com o fornecedor do programa. Mídia DVD/CD não é

compatível com a velocidade mais alta.

Use discos compatíveis com a velocidade mais alta ou grave em velocidade mais baixa.

Erro de buffer (Buffer under-run).

Consulte o item Erro de gravação (Buffer under-run).

Mídia DVD/CD defeituosa. Mídias DVD/CD podem estar sujas, arranhadas ou avariadas. Grave novamente em outra mídia DVD/CD. Não é possível gravar

na velocidade mais alta.

A utilização de outro programa não incluído com seu drive.

Utilizar o programa fornecido com o drive. Quando usar outro programa, assegure-se de que é compatível com seu drive entrando em contato com o fornecedor do programa.
