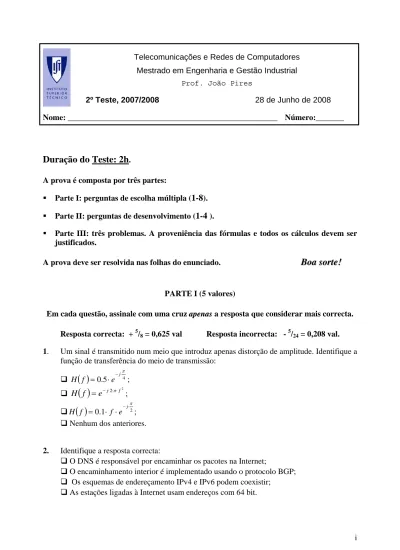

Telecomunicações e Redes de Computadores Mestrado em Engenharia e Gestão Industrial
Prof. João Pires
2º Teste, 2007/2008 28 de Junho de 2008
Nome: ____________________________________________________ Número:_______
Duração do Teste: 2h.
A prova é composta por três partes:Parte I: perguntas de escolha múltipla (1-8).
Parte II: perguntas de desenvolvimento (1-4 ).
Parte III: três problemas. A proveniência das fórmulas e todos os cálculos devem ser
justificados.
A prova deve ser resolvida nas folhas do enunciado.
B
B
o
o
a
a
s
s
o
o
r
r
t
t
e
e
!
!
PARTE I (5 valores)
Em cada questão, assinale com uma cruz aappeennaas a resposta que considerar mais correcta. s
Resposta correcta: + 5/8 = 0,625 val Resposta incorrecta: - 5/24 = 0,208 val.
1. Um sinal é transmitido num meio que introduz apenas distorção de amplitude. Identifique a função de transferência do meio de transmissão:
( )
0.5 4 π ⋅ − ⋅ = e j f H ;( )
2 2 f j e f H = − ⋅⋅π⋅ ;( )
0.1 2 π ⋅ − ⋅ ⋅ = f e j f H ;Nenhum dos anteriores.
2. Identifique a resposta correcta:
O DNS é responsável por encaminhar os pacotes na Internet;
O encaminhamento interior é implementado usando o protocolo BGP; Os esquemas de endereçamento IPv4 e IPv6 podem coexistir;
3. Numa arquitectura cliente-servidor:
O servidor é apenas responsável pelo armazenamento dos dados; O cliente é sempre responsável pelos programas de aplicação;
Os programas de aplicação podem residir no cliente, no servidor, ou estar repartidos entre ambos;
O cliente pode ser responsável pelos programas de acesso aos dados, de aplicação e de apresentação.
4. Para transmissão de voz sobre IP (VoIP) o protocolo mais adequado é: SMTP;
HTTP; UDP; TCP.
5. Cada estação ligada à Internet deve ter o seu nome registado num: Encaminhador;
Servidor de nomes idóneo; Servidor de nomes raiz;
Servidor de correio electrónico.
6. Qual dos seguintes dispositivos é mais adequado para interligar redes que usam protocolos diferentes apenas nos níveis físico e de ligação de dados?
Amplificador; Repetidor; Bridge;
Encaminhador.
7. Num encaminhador, qual poderá ser o resultado da aplicação, a um endereço IPv4, de uma máscara correspondente a uma rede de classe C:
193.287.0.0; 193.1.0.0; 193.257.111.0; 193.136.128.0.
PARTE II (4 valores)
Em cada questão, responda clara e concisamente ao que é perguntado.
1. O que é um endereço físico? Como se distingue de um endereço IP? É possível obtê-lo a partir de um endereço IP?
2. Por que se define e para que serve o endereço ao nível de transporte. Dê um exemplo de endereços usados numa aplicação de correio electrónico.
3. Na Internet, podem coexistir endereços IPv4 e IPv6?
Explique sucintamente as soluções de migração para IPv6 estudadas.
4. Qual é a diferença entre comutação de pacotes por circuitos virtuais e por datagramas? Qual o tipo de comutação usada pelo protocolo IP?
PARTE III (11 valores)
Justifique todos os cálculos que efectuar!
Em particular justifique a proveniência das fórmulas que utilizar. A (3,5 val.)
Considere uma ligação Gigabit Ethernet 1000Base-Zx que opera com uma taxa de transmissão de 1.25 Gbaud numa distância de 60 km. Essa ligação é suportada em fibra óptica monomodal, usa codificação NRZ e componentes com os seguintes parâmetro
• Laser com largura espectral de 1nm;
• Conectores no emissor e no receptor com 0.5 dB de perdas cada um; • Perdas por unidade de comprimento da fibra: 0.25 dB/km;
• Número de juntas = 10;
• Perda média por junta = 0.1 dB;
• Potência óptica mínima à entrada do receptor para a probabilidade de erro pretendida (sensibilidade) = -23 dBm;
• Margem para degradação com a variação da temperatura e para o envelhecimento = 1 dB por cada um dos componentes: emissor, fibra e receptor;
• Margem do sistema = 3 dB.
a) Calcule a potência transmitida (em dBm).
b) Calcule o coeficiente de dispersão cromática necessário para cumprir as especificações de largura de banda do sistema.
B (4 val.)
Considere um sistema autónomo (AS) composto por um conjunto de redes locais interligadas da forma que a figura ilustra:
a) Determine, usando o algoritmo de Dijkstra, os caminhos mais curtos desde o encaminhador que serve a rede 193.136.128.0 a todos os outros encaminhadores.
b) Para uma mensagem com origem no computador com endereço 193.136.128.29 e dirigida ao endereço 193.136.1.133, qual o trajecto seguido pelos pacotes no AS representado?
c) Indique, justificando, qual o protocolo de encaminhamento que utilizaria se fosse o gestor deste sistema autónomo.
A
E
D
C
B
F
1
1
3
2
4
1
2
8
193.136.230.0 193.136.128.0 193.136.242.0 193.136.132.0 193.136.131.0 193.136.221.0 Outros ASsd) Considere a tabela de encaminhamento do nó C:
Linha Rede/ subrede
Encaminhador da rede
Máscara Métrica Interface Próximo encaminhador 1 193.136.230.0 A 255.255.255.0 2 193.136.242.0 B 255.255.255.0 3 193.136.128.0 C 255.255.255.0 1 Local 4 193.136.221.0 D 255.255.255.0 5 193.136.131.0 E 255.255.255.0 6 193.136.132.0 F 255.255.255.0 2 4 F 7 0.0.0.0 - 0.0.0.0 - 4 F
i) Complete os campos não preenchidos da tabela.
ii) Considere uma mensagem com origem no computador com endereço 193.136.128.41 e dirigida ao endereço 193.140.27.33. Sabendo que a mensagem é composta por 150 pacotes IP, indique justificando, qual o próximo encaminhador para que são enviados estes pacotes, e quantas comparações com linhas da tabela são efectuadas para enviar esta mensagem?
C (3,5 val.)
Considere uma rede de comunicação em que as distâncias entre os vários nós terminais varia entre 1 e 250 km. A transmissão é feita a 1.5 Mb/s, utiliza um meio em que a velocidade de propagação é de 200 m/μs, e um protocolo stop-and-wait. As tramas de confirmação (ACK) recebidas do interlocutor remoto têm 5 Bytes de comprimento e são expedidas assim que este recebe cada trama. No caso do emissor não receber o ACK relativo a determinada trama 4 ms após o início do envio então será desencadeada uma retransmissão (time-out). Despreze os tempos de processamento das mensagens.
a) Calcule o comprimento máximo das tramas que transportam informação de modo que,
independentemente dos nós terminais que comunicam e em condições normais de transmissão, o time-out se dê após a chegada do ACK. Justifique
b) Admitindo que o comprimento máximo das tramas que transportam informação é de 128
Bytes, dos quais 8 são Bytes de controlo, determine a variação da taxa máxima de transporte de informação entre a estação mais próxima e a mais distante.
