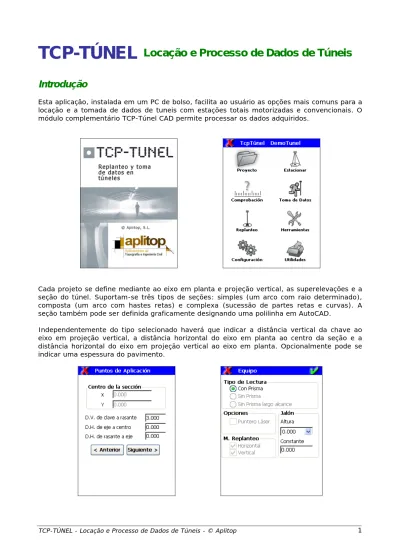

TCP-TÚNEL - Locação e Processo de Dados de Túneis - © Aplitop 1
TCP-TÚNEL
Locação e Processo de Dados de Túneis
Introdução
Esta aplicação, instalada em um PC de bolso, facilita ao usuário as opções mais comuns para a locação e a tomada de dados de tuneis com estações totais motorizadas e convencionais. O módulo complementário TCP-Túnel CAD permite processar os dados adquiridos.
Cada projeto se define mediante ao eixo em planta e projeção vertical, as superelevações e a seção do túnel. Suportam-se três tipos de seções: simples (um arco com raio determinado), composta (um arco com hastes retas) e complexa (sucessão de partes retas e curvas). A seção também pode ser definida graficamente designando uma polilinha em AutoCAD.
Independentemente do tipo selecionado haverá que indicar a distância vertical da chave ao eixo em projeção vertical, a distância horizontal do eixo em planta ao centro da seção e a distância horizontal do eixo em projeção vertical ao eixo em planta. Opcionalmente pode se indicar uma espessura do pavimento.
TCP-TÚNEL - Locação e Processo de Dados de Túneis - © Aplitop 2 O programa tem o controle absoluto sobre a estação total, incluindo o compensador, o ponteiro laser, a medição com ou sem prisma e o estado da bateria, que são monitorados continuamente.
Como passo prévio a tomada de dados e locação, deve se orientar a estação por um dos métodos que se oferecem: estacionamento angular, por coordenadas ou interseção inversa.
Tomada de Dados
As leituras da tomada de dados no túnel se armazenam como ficheiros de pontos na memória do dispositivo móvel, podendo ser posteriormente enviados ao PC e ser tratados por qualquer programa como um arquivo de pontos convencional.
Se oferecem 2 opções para tomar perfis nos PKs teóricos indicados, Perfil Manual e Perfil
Automático. Para cada ponto lido mostram-se suas coordenadas X, Y, Z, o PK medido e a
diferença respeito à seção teórica (Épsilon). Permite-se visualizar graficamente as seções teóricas e medidas na opção Desenho de Seções.
Mediante a opção de Leitura de Pontos o programa permite ler qualquer ponto desde que seje, orientando o aparato previamente. Também é possível ler pontos de controle com um código determinado para comprová-los posteriormente.
TCP-TÚNEL - Locação e Processo de Dados de Túneis - © Aplitop 3 Com a Comprovação Rápida observa-se um ponto qualquer da seção do túnel, posicionando manualmente a estação, obtendo a análise deste sistema de referência e informando o desvio do ponto teórico. Através da Comprovação do Túnel se permite comprovar os pontos de controle lidos em distintas opções de tomada de dados, orientando automaticamente a estação e mostrando a diferença encontrada.
Locação
Locação de Frente. A estação total lê um ponto situado em frente a escavação do túnel
indicando o lado e nível desejado, analisa as coordenadas para deduzir o PK e busca mediante a um processo iterativo a projeção do nível sobre a frente, até que a distância 3D entre os pontos teórico e medido seja menor que a tolerância definida, informando do resultado obtidos.
TCP-TÚNEL - Locação e Processo de Dados de Túneis - © Aplitop 4
Locação de Perfis. Indicando um intervalo de PKs e um incremento deste permite replantear
pontos da seção do túnel em cada perfil segundo o tipo de incremento indicado.
Locação de Rolamento. O programa solicita o PK, o lado e a distância com respeito ao centro
da seção do túnel, e mediante a um processo iterativo situa-se no ponto quilométrico (P.K) exato e informa da diferença de cota com respeito ao ponto teórico.
Na hora de definir um ponto teórico da seção do túnel deve-se selecionar um dos seguintes métodos:
Nível, definido como diferença de cota com respeito a chave.
Ângulo, considerando como 0 a chave, entre 0 e 200 o lado direito da seção e entre 0 e –200 seu lado esquerdo.
Longitude de desenvolvimento do arco a partir da chave.
Utilidades
A aplicação dispõe, entre outras, das seguintes ferramentas adicionais:
Pontos sobre Eixo. Subministrando um PK e um nível se indicam na tela as coordenadas X,
Y, Z, além do radio e o azimute nesse ponto.
Análises de Pontos. Subministrando umas coordenadas o programa informa o PK e o nível
correspondente a este ponto. Também pode ler-se um ponto com a estação total para obter o mesmo resultado.
TCP-TÚNEL - Locação e Processo de Dados de Túneis - © Aplitop 5
Distância entre Pontos. Subministrando 2 pontos, o programa mostra a distância, o azimute
e a diferença de cota existente entre eles.
Área entre pontos. A partir de uma sequência de pontos mostra-se a superfície e o perímetro
que delimitam assim como um gráfico deste último.
Gestão de Arquivos
A aplicação trabalha com arquivos ASCII em formato compatível com TCP – Modelo Digital de Terreno, um programa para PC que facilita a conversão de arquivos nos formatos mais habituais no mercado.
Cada projeto pode conter arquivos de bases, pontos, eixos em planta e projeção vertical e superelevação, permitindo ao usuário editar e adicionar nova informação, assim como desenha-la.
Requisitos
Dispositivo Móvel
Pocket PC com sistema operativo Windows Mobile 5.x / 6.x ó Pocket PC 2003 / 2003SE Handheld PC com sistema operativo Windows CE .NET 4.x / 5.x
Estações Totais Suportadas
Sokkia 3130R3 / SRX
Topcon GTS-700 / GPT–7000 / GPT–8000 / GPT-9000 / GPT-7500 Trimble 5600DR
TCP-TÚNEL - Locação e Processo de Dados de Túneis - © Aplitop 6
TCP-TÚNEL CAD
Pós-processamento de dados de
túneis
Esta aplicação, que funciona em AutoCAD, permite processar os dados tomados por estações totais equipadas com TcpTúnel ou outras soluções. Cada projeto se define mediante ao eixo em planta e projeção vertical, superelevação, seções e arcai-vos de pontos, suportando diversos formatos.
Definição de Seções. As seções podem ser definidas numericamente ou designando uma
polilinha em AutoCAD. De forma interativa especificando as distâncias do centro da seção ao eixo, a espessura do pavimento, os critérios de superelevação, etc. Também podem ser aplicadas várias seções ao longo do eixo e interpolar suas dimensões.
Cálculo e edição de perfis. A partir dos pontos podem-se calcular os perfis medidos,
especificando o intervalo de PK, o número mínimo de pontos, as tolerâncias, etc. Deste modo, o editor de perfis se fornece ferramentas de limpeza para suprimir, adicionar ou mover vértices antes de serem desenhados, etc.
TCP-TÚNEL - Locação e Processo de Dados de Túneis - © Aplitop 7
Desenho de perfis. Uma vez capturados os dados é possível representá-los graficamente em
AutoCAD, sendo desenhados em modo individual ou por folhas os valores dos desvios entre a seção teórica e a medida, assim como os valores fundamentais da tomada de dados.
TCP-TÚNEL - Locação e Processo de Dados de Túneis - © Aplitop 8
Desenho do Túnel. Além do mais é possível criar uma vista 3D dos perfis tomados, a modo
de esquema alámbrico, desenhando opcionalmente as seções teóricas e medidas, os pontos, o eixo em 3D, as linhas longitudinais, etc.
Cálculo de volumes. O programa calcula comparando as seções teóricas com todas as
medidas das superfícies e volumes de corte e aterro, gerando relatórios imprimíveis, arquivos ASCII ou HTML e exportação a Word ou Excel.
Requisitos
CAD: Desde AutoCAD 14 a AutoCAD 2013
Sistema Operativo: Windows XP / Vista / 7 em 32 e 64 bits
