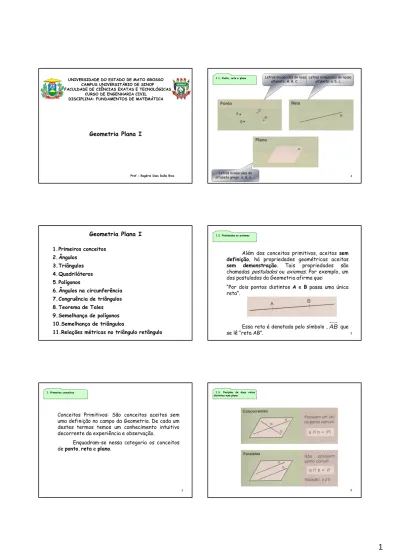

Geometria Plana I
Prof.: Rogério Dias Dalla Riva
UNIVERSIDADE DO ESTADO DE MATO GROSSO CAMPUS UNIVERSITÁRIO DE SINOP
CURSO DE ENGENHARIA CIVIL DISCIPLINA: FUNDAMENTOS DE MATEMÁTICA FACULDADE DE CIÊNCIAS EXATAS E TECNOLÓGICAS
Geometria Plana I
1.Primeiros conceitos 2.Ângulos 3.Triângulos 4.Quadriláteros 5.Polígonos 6.Ângulos na circunferência 7.Congruência de triângulos 8.Teorema de Tales 9.Semelhança de polígonos 10.Semelhança de triângulos11.Relações métricas no triângulo retângulo
3 Conceitos Primitivos: São conceitos aceitos sem uma definição no campo da Geometria. De cada um destes termos temos um conhecimento intuitivo decorrente da experiência e observação.
Enquadram-se nessa categoria os conceitos de ponto, reta e plano.
1. Primeiros conceitos
4
Letras maiúsculas do nosso alfabeto: A, B, C, …
Letras minúsculas do nosso alfabeto: a, b, c, …
Letras minúsculas do alfabeto grego: α, β, π, … 1.1. Ponto, reta e plano
5 Além dos conceitos primitivos, aceitos sem definição, há propriedades geométricas aceitas sem demonstração. Tais propriedades são chamadaspostuladosouaxiomas. Por exemplo, um dos postulados da Geometria afirma que:
“Por dois pontos distintos A e B passa uma única reta”.
Essa reta é denotada pelo símbolo , que se lê “reta AB”.
AB
1.2. Postulados ou axiomas
6
1.3. Posições de duas retas distintas num plano
7
1.4. Subconjuntos da reta
8
1.5. Subconjuntos da reta
A medida de será denotada por AB. Desse modo, se é um segmento de reta de 3 cm, escrevemos AB = 3cm.
AB
AB
9
1.5. Subconjuntos da reta
Dois segmentos que possuem medidas iguais são chamados congruentes. Se e são segmentos congruentes, escrevemos .
AB
CD
CD AB≡ Lê-se
AB
é congruente aCD.10 A medida de um ângulo AOB será denotada por . Assim, se AOB é um ângulo de 60o
(60 graus), escrevemos: 2. Ângulos B O A⌢
<
)
60O AOB⌢ = 11 Dois ângulos de medidas iguais são denominados congruentes.2. Ângulos
ABC≡ DEF⇔ABC⌢ ≡DEF⌢
∢ ∢
12 Bissetriz é a semi-reta de origem no vértice de um ângulo e que o divide em dois ângulos congruentes.
2.1. Bissetriz de um ângulo
, Se OC é bissetriz de AOB Então AOC BOC
≡ ∢ ⌢ ⌢
13 2.2. Ângulos notáveis
180
oAOB
⌢
≡
360
oAOB
⌢
≡
90
oAOB
⌢
≡
142.3. Ângulos opostos pelo vértice
Duas retas concorrentes determinam dois pares de ângulos chamados opostos pelo vértice
(o.p.v.).
15
2.3. Ângulos opostos pelo vértice
Dois ângulos são chamadoscomplementares
se a soma de suas medidas é igual a 90o. Cada um é
chamadocomplementodo outro.
Dois ângulos são chamadossuplementaresse a soma de suas medidas é igual a 180o. Cada um é
chamadosuplementodo outro.
16 Exercício 1: Calcule x, em graus, na figura abaixo:
2.3. Ângulos opostos pelo vértice
17 Exercício 2: Na figura, sabe-se que é o dobro de . Calcule as medidas desses ângulos, saben-do que = 81o.
ABC⌢ CBD⌢
ABD⌢ 2.3. Ângulos opostos pelo vértice
18 Exercício 3: Na figura seguinte, é bissetriz de e é bissetriz de . Calcule . Observação: AOC é um ângulo de meia-volta.
OX
⌢
AOB
∢ OY ∢BOC⌢ XOY⌢
2.3. Ângulos opostos pelo vértice
19 Exercício 4: Dois ângulos são chamados
complementaresse a soma de suas medidas é igual a 90o. Cada um é chamadocomplementode outro.
Calcule a medida de dois ângulos complementares, sabendo que:
a) elas são expressas por 3x e 7x; b) uma delas é o quádruplo da outra; c) a diferença entre elas é 18o. 2.3. Ângulos opostos pelo
vértice
20 Exercício 5: Dois ângulos são chamados
suplementaresse a soma de suas medidas é igual a 180o. Cada um é chamado suplemento do outro.
Calcule a medida de dois ângulos suplementares, sabendo que:
a) eles são congruentes;
b) uma delas é o quíntuplo da outra; c) a diferença entre elas é 36o. 2.3. Ângulos opostos pelo
vértice
21 Exercício 6: Calcule a medida de um ângulo, sabendo que o seu suplemento é o triplo de seu complemento.
2.3. Ângulos opostos pelo vértice
22
2.4. Ângulos de duas paralelas cortadas por uma transversal
Nomenclatura Propriedade Correspondentes: a e e; b e f; c e g; d e h Congruentes Colaterais internos: c e f; d e e Suplementares Colaterais externos: a e h; b e g Suplementares Alternos internos: c e e; d e f Congruentes Alternos externos: a e g; b e h Congruentes
23 Exercício 7: Calcular x e y na figura.
2.4. Ângulos de duas paralelas cortadas por uma transversal
24 Resolução: Inicialmente vamos imaginar a reta r deslocando-se até coincidir com s.
2.4. Ângulos de duas paralelas cortadas por uma transversal
25 Fica claro que os ângulos de medidas 2x e 3x são suplementares.
Por outro lado, temos y = 2x (ângulos o.p.v.). Logo, y = 72o.
2.4. Ângulos de duas paralelas cortadas por uma transversal
3
2
180
o36
ox
+
x
=
⇒
x
=
26 Exercício 8: Calcule x e y nas figuras, sabendo que r // s.
2.4. Ângulos de duas paralelas cortadas por uma transversal
27 Exercício 9: Sabendo que a // b // c, calcule as medidas dos ângulos indicados na figura.
2.4. Ângulos de duas paralelas cortadas por uma transversal
28 Exercício 10: Calcule x na figura, sabendo que r // s.
2.4. Ângulos de duas paralelas cortadas por uma transversal
29 Exercício 11: Qual é o valor de a + b + c?
2.4. Ângulos de duas paralelas cortadas por uma transversal
30
3. Triângulos
A soma das medidas dos ângulos internos de um triângulo qualquer é igual a 180o.
Se são as medidas dos ângulos internos de um triângulo ABC, vamos provar que:
, A B e C⌢ ⌢ ⌢
180o
31
3. Triângulos
Para isso, traçamos pelo vértice A a reta r paralela ao lado , determinando os ângulos de medidas e . BC 180o (1) A⌢+ + =X⌢ Y⌢
X
⌢
Y
⌢
Então temos: 32 3. TriângulosPor outro lado, sabemos que: = = ⌢ ⌢ ⌢
⌢ (ângulos alternos internos)
(ângulos alternos internos) X B
Y C
33
3. Triângulos
Substituindo por e por na igualdade (1) obtemos: 180o A B C⌢+ + =⌢ ⌢
X
⌢
B
⌢
Y
⌢
C⌢ 34 3.1. Classificação em função dos ângulosSeus três ângulos são agudos, isto é, menores do que 90o. 90 ,o 90o 90o A⌢< B⌢< e C⌢< 35 3.1. Classificação em função dos ângulos
Um de seus ângulos é reto. O lado oposto ao ângulo reto é a hipotenusa . Os lados adjacen-tes ao ângulo reto são os catetos e .
AC
AB
BC36
3.1. Classificação em função dos ângulos
Um de seus ângulos é obtuso, isto é, maior do que 90o.
90o
37
3.2. Classificação em função dos lados
Seus três lados têm medidas diferentes.
,
,
AB
≠
AC AB
≠
BC BC
≠
AC
Os três ângulos internos têm medidas diferentes.,
,
A
⌢
≠
B A
⌢ ⌢
≠
C B
⌢
⌢
≠
C
⌢
38 3.2. Classificação em função dos ladosPossui dois lados congruentes (AB = AC). O ângulo formado pelos lados congruentes é denominadoângulo do vértice .
O lado oposto ao ângulo do vértice é denominadobase .
Os ângulos da base são congruentes, isto é,
(
∢
A
)
B⌢=C⌢ BC 39 3.2. Classificação em função dos ladosSeus três lados são congruentes (AB = BC = AC).
Os três ângulos internos são congruentes. A⌢= =B⌢ C⌢
E, uma vez que a soma dos três ângulos é igual a 180o, conclui-se que cada um deles mede
60o.
40 Exercício 12: Calcule as medidas dos ângulos de um triângulo isósceles em que o ângulo do vértice é o triplo de um ângulo da base.
3.2. Classificação em função dos lados
41 Exercício 13: Calcule x, sabendo que ABC é um triângulo equilátero e que AC = AD.
3.2. Classificação em função dos lados 42 Exercício 14: Se AB = AC = CD, calcule x e y. 3.2. Classificação em função dos lados
43
3.3. Teorema do ângulo externo
Num triângulo, o prolongamento de um lado qualquer determina com um outro lado um ângulo denominadoexterno.
44
3.3. Teorema do ângulo externo
Em todo triângulo, a medida de um ângulo externo qualquer é igual à soma das medidas dos dois ângulos internos não adjacentes a ele.
Vamos provar que: e= +A B⌢ ⌢ 45 3.3. Teorema do ângulo externo 180o 180 ,o : Como e C+ =⌢ e A⌢+ + =B C⌢ ⌢ temos e= +A⌢ B⌢ e+C⌢ = + +A B⌢ ⌢ C⌢ 46 Exercício 15: Calcule x. 3.3. Teorema do ângulo externo 47 Exercício 16: Calcule m – n, sabendo que a // b.
3.3. Teorema do ângulo externo
48 Exercício 17: Na figura, calcule x em função deα.
3.3. Teorema do ângulo externo
49 Exercício 18: Se na figura seguinte AB = AF, calcule x em função de a, b e c.
3.3. Teorema do ângulo externo
50 Exercício 19: Na figura a seguir, qual é o valor de a + b + c + d + e?
3.3. Teorema do ângulo externo
51
3.4. Cevianas do triângulo
Ceviana é qualquer segmento de reta que tem uma extremidade num vértice de um triângulo e a outra num ponto qualquer da reta suporte do lado oposto a esse vértice.
Na figura, são cevianas do tri-ângulo ABC. 1 2 1
,
AA AA e BB
52
3.4. Cevianas do triângulo
As cevianas são relativas ao vérti-ce A, ou relativas ao lado BC. A vérti-ceviana é re-lativa ao vértice B ou rere-lativa ao lado AC.
1 2
AA e AA
Os pontos A1, A2 e B1 são os pés das
cevianas.
1
BB
53
3.5. Cevianas notáveis
É qualquer ceviana que divide um ângulo interno em dois ângulos congruentes.
54
3.5. Cevianas notáveis
É qualquer ceviana que tem como pé o ponto médio de um lado.
55
3.5. Cevianas notáveis
É qualquer ceviana perpendicular a um lado.
56
3.5. Cevianas notáveis
De um modo geral, bissetriz interna, mediana e altura são cevianas distintas.
AH é altura AS é bissetriz AM é mediana
57 é bissetriz, mediana e altura simulta-neamente.
3.5. Cevianas notáveis
Porém, as três coincidem num único segmento se forem relativas à base de um triângulo isósceles.
AM
58 Exercício 20: Na figura, e são a bissetriz e a altura relativas ao vértice A do triângulo ABC. Calculeα.
3.5. Cevianas notáveis
AS AH
59 Exercício 21: Num triângulo escaleno ABC, em que = 36o, as bissetrizes internas relativas aos
vértices A e B interceptam-se no ponto I. Calcule . 3.5. Cevianas notáveis ⌢ C AIB⌢ 60 Exercício 22: Na figura, e são alturas do triângulo. Calcule x.
3.5. Cevianas notáveis
61
3.6. Mediatriz de um segmen-to de reta
Mediatriz de um segmento AB é a reta perpendicular a conduzida pelo seu ponto médio.
AB
62
3.7. Pontos notáveis do triân-gulo
É o ponto de encontro das bissetrizes internas.
O incentro é o centro da circunferência inscrita no triângulo.
63
3.7. Pontos notáveis do triân-gulo
É o ponto de encontro das medianas. O baricentro divide cada mediana em dois segmentos que estão na razão de 2 para 1.
2
1
AG
BG
CG
GM
=
GN
=
GL
=
64
3.7. Pontos notáveis do triân-gulo
É o ponto de encontro das alturas.
65
3.7. Pontos notáveis do triân-gulo
É o ponto de encontro das mediatrizes dos lados.
O circuncentro é o centro da circunferência circunscrita ao triângulo.
66
3.7. Pontos notáveis do triân-gulo
No triângulo eqüilátero, o incentro, o baricentro, o ortocentro e o circuncentro coincidem num único ponto O, chamado centro do triângulo eqüilátero.
67
3.7. Pontos notáveis do triân-gulo
Como O é também o baricentro do triângulo, esse ponto divide a altura em segmentos proporcionais a 2 e 1. Assim, se r e R são os raios das circunferências inscrita e circunscrita, e h é a altura, é imediato que:
AH
1 2
3 3
r= h e R= h
68 Exercício 23: Se I é o incentro de um triângulo ABC eBIC⌢ = 116o, calcule⌢A.
3.7. Pontos notáveis do triân-gulo
69 Exercício 24: Na figura, G é o baricentro do triângulo. Calcule x, y e z, sabendo que AM = 12 cm, BN = 15 cm e CL = 18 cm.
3.7. Pontos notáveis do triân-gulo
70 Exercício 25: Na figura seguinte, ABC é um triângulo equilátero de lado igual a 6 cm, M é o ponto médio de e CD = BC. Calcule AN.
3.7. Pontos notáveis do triân-gulo
AB
71 Exercício 26: O ponto I da figura é o centro da circunferência inscrita no triângulo ABC e a reta r, conduzida por I, é paralela a . a) Mostre que o triângulo PIB é isósceles e b) se AB = 7 e AC = 9, qual é o perímetro do triângulo APQ?
3.7. Pontos notáveis do triân-gulo
BC
72
4. Quadriláteros
A soma das medidas dos quatro ângulos internos de um quadrilátero é igual a 360o.
73
4. Quadriláteros
Seja ABCD um quadrilátero qualquer. Traçando a diagonal , decompomos o quadri-látero em dois triângulos. Como em cada triângulo a soma das medidas dos ângulos é igual a 180o,
deduz-se que: AC
360
oA B C
⌢
+ + + =
⌢
⌢
D
⌢
74 Exercício 27: Calcule x e y. 4. Quadriláteros 75 Exercício 28: ABC é um triângulo no qual = 52oe = 72o. Calcule a medida do ângulo obtuso
for-mado pelas mediatrizes dos lados e .
4. Quadriláteros ⌢ A ⌢ C AB BC 76 4.1. Trapézios
Trapézioé todo quadrilátero que possui um par, e somente um par, de lados opostos paralelos.
// AB CD
AB e CD são as bases do trapézio AC e BD são os lados transversais
77
4.2. Classificação dos trapé-zios
Trapézio escaleno: os lados transversos têm medidas diferentes.
AD≠BC
O trapézio escaleno não possui ângulos congruentes.
78
4.2. Classificação dos trapé-zios
Trapézio isósceles: os lados transversos têm medidas iguais.
AD=BC
Os ângulos de uma mesma base de um trapézio isósceles são congruentes.
79
4.2. Classificação dos trapé-zios
Trapézio retângulo: um dos lados transversos é perpendicular às bases.
90o
A⌢= =D⌢
80 Exercício 29: Calcule as medidas dos ângulos do trapézio da figura.
4.2. Classificação dos trapé-zios
81 Exercício 30: Num trapézio ABCD isósceles, de bases e (AB M CD), sabe-se que = 10x + 7o
e = 4x + 5o. Calcule as medidas dos quatro
ângu-los desse trapézio.
4.2. Classificação dos trapé-zios AB CD ⌢ A ⌢ C 82 Exercício 31: ABCD é um trapézio retângulo em A e em D. Se = 100o, calcule a medida do ângulo
obtuso formado pelas bissetrizes de e .
4.2. Classificação dos trapé-zios C ∢ ⌢ B D ∢ 83 4.3. Paralelogramos
Paralelogramo é todo quadrilátero que possui os lados opostos respectivamente paralelos.
84
4.4. Propriedades válidas para todos os paralelogramos
Os ângulos opostos são congruentes. Quaisquer dois ângulos adjacentes a um mesmo lado são suplementares.
85
4.4. Propriedades válidas para todos os paralelogramos
Os lados opostos são congruentes.
As diagonais dividem-se ao meio pelo seu ponto de intersecção.
AB
=
CD e BC
=
AD
AM
=
MC e BM
=
MD
86
4.5. Paralelogramos notáveis
É todo paralelogramo que possui seus quatro ângulos retos.
As diagonais são congruentes.
87
4.5. Paralelogramos notáveis
É todo paralelogramo que possui quatro lados congruentes.
As diagonais são perpendiculares e são bissetrizes dos ângulos internos.
88
4.5. Paralelogramos notáveis
É todo paralelogramo que é retângulo e losango simultaneamente, isto é, seus ângulos são retos e seus lados são congruentes.
As diagonais são congruentes, são perpen-diculares e são bissetrizes dos ângulos internos.
89 Exercício 32: Uma diagonal de um retângulo forma com um dos lados um ângulo de 35o. Calcule a
medida do ângulo agudo formado pelas duas diagonais.
4.5. Paralelogramos notáveis
90 Exercício 33: Uma diagonal de um losango forma com um dos lados um ângulo de 25o. Calcule as
medidas dos ângulos desse losango.
91 Exercício 34: Na figura seguinte, ABDE e ACMN são quadrados e ABC é um triângulo equilátero. Calcule e . 4.5. Paralelogramos notáveis ⌢ CBN BNE 92 5. Polígonos
Um polígono é convexo se, quaisquer que sejam os pontos X e Y do seu interior, o segmento de reta XY está inteiramente contido em seu interior. Polígono convexo Polígono côncavo 93
5.1. Soma dos ângulos internos de um polígono
Sejam i1, i2, i3, …, inas medidas dos ângulos
internos de um polígono de n lados.
94
5.1. Soma dos ângulos internos de um polígono
Tomando um ponto I qualquer no interior do polígono e unindo esse ponto a cada vértice, o polígono fica decomposto em n triângulos (cada lado do polígono dá origem a um triângulo).
95
5.1. Soma dos ângulos internos de um polígono
Então, a soma das medidas dos ângulos dos n triângulos é igual a:n⋅180o
Subtraindo os ângulos do vértice I dessa soma, o que resta é a soma dos ângulos do polígono. Assim,
96
5.1. Soma dos ângulos internos de um polígono
180
360
180 (
2)
o o i o iS
n
S
n
= ⋅
−
=
−
97 Exercício 35: A soma das medidas dos ângulos internos de um polígono é igual a 2340o. Quantos
lados tem esse polígono?
5.1. Soma dos ângulos internos de um polígono
98 Exercício 36: Na figura, calcule x e y.
5.1. Soma dos ângulos internos de um polígono
99
5.2. Soma dos ângulos externos de um polígono
Em todo polígono convexo, a soma das medidas dos ângulos externos é constante e igual a 360o.
360
o eS
=
100
5.2. Soma dos ângulos externos de um polígono
Sejam e1, e2, e3… enas medidas dos ângulos
externos de um polígono de n lados.
101
5.2. Soma dos ângulos externos de um polígono 1 1 2 2 3 3 180 180 180 180 180 o o o o n n o e i e i e i e i e i S S n + = + = + = + = + = ⋅ ⋮ ⋮ 180 ( 2) 180 180 o o e o e S n n S n ↓ + − = ⋅ + ⋅ 360o 180o n − = ⋅ 360o e S = 102 Exercício 37: Calcule x.
5.2. Soma dos ângulos externos de um polígono
103 Exercício 38: Qual é o polígono em que a soma dos ângulos internos é o dobro da soma dos ângulos externos?
5.2. Soma dos ângulos externos de um polígono
104
5.3. Polígonos regulares
Um polígono éregularse, e somente se: 1o) todos os seus lados são congruentes;
2o) todos os seus ângulos internos são congruentes. Hexágono regular
105
5.3. Polígonos regulares
Da definição decorre que os ângulos externos de um polígono regular também são congruentes.
106
5.3. Polígonos regulares
Desse modo, como a soma das medidas dos ângulos externos de um polígono é igual a 360o, a
medida de um ângulo externo de um polígono regular de n lados é igual a .
360
oe
n
=
360o n 107 Exercício 39: Num polígono regular, um ângulo interno é o quádruplo de um ângulo externo. Qual é esse polígono?5.3. Polígonos regulares
108 Exercício 40: Na figura ABCDE é um pentágono regular. Calcule as medidas dos ângulos do triângulo ACD.
109
6. Ângulos na circunferência
Corda: Segmento de reta que une dois pontos quaisquer de uma circunferência.
Diâmetro: Qualquer corda que passa pelo centro de uma circunferência.
Arco: Qualquer uma das partes em que uma circunferência fica dividida por dois quaisquer de seus pontos. Esses dois pontos são as extremidades dos arcos. AB é uma corda CD é um diâmetro 110 6. Ângulos na circunferência
.A própria circunferência é chamadaarco de volta inteirae sua medida é 360o.
Um arco de extremidades A e B é chamado arco AB. A medida de um arco AB será denotada pelo símboloAB.
111
6. Ângulos na circunferência
Quando necessário, para diferenciar os dois arcos determinados pelos pontos A e B de uma circunferência, marcamos um ponto C qualquer pertencente a um deles (de um modo geral ao maior deles) e o denominamos arco ACB.
AB=medida do arco AB
112
6.1. Ângulo central
Um ângulo é central em relação a uma circunferência se o seu vértice coincide com o centro da mesma.
O arco interceptado por um ângulo central é denominadoarco correspondenteao ângulo.
113
6.1. Ângulo central
A medida de um ângulo central é igual à medida do arco correspondente a ele.
AOB⌢ =AB EOF⌢ =EF
114 Exercício 41: Calcule x, nas figuras abaixo.
115 Exercício 42: Calcule as medidas dos ângulos internos do pentágono ABCDE.
6.1. Ângulo central
116
6.2. Ângulo inscrito
Um ângulo éinscritonuma circunferência se o seu vértice é um ponto da circunferência e cada um de seus lados contém uma corda dessa circunferência.
117
6.2. Ângulo inscrito
Na figura, em vez de dizer que o ângulo está inscrito na circunferência, pode-se dizer que ele está inscrito no arco ACB.
O arco interceptado por um ângulo inscrito também é chamadoarco correspondenteao ângulo.
118
6.2. Ângulo inscrito
A medida de um ângulo inscrito é igual à metade da medida do arco correspondente a ele.
A demonstração completa abrange os casos em que o centro pertence a um lado, está no interior ou está no exterior do ângulo.
119
6.2. Ângulo inscrito
Traçando o raio OA, obtemos o triângulo isósceles OAC. Então, se teremos . Como é ângulo externo desse triângulo, temos . E, como é um ângulo central, temos: C⌢=
α
OAC⌢ =α
2 AOB⌢ =α
AOB
∢
AOB
∢
1oCaso: 120 6.2. Ângulo inscrito 1oCaso:2
2
AOB
⌢
=
α
⇒
AB
=
α
2
AB
α
=
121
6.2. Ângulo inscrito
Traçando o diâmetro CD, fica divi-dido em dois ângulos inscritos de medidasα1eα2.
Como esses dois ângulos têm um dos lados passando pelo centro, pelo 1ocaso temos:
ACB
∢
2oCaso: 122 6.2. Ângulo inscrito 2oCaso: 1 2 1 2 2 2 2 AD DB e AD DB α α α α ⇒ ⇒ + + ⇒ 2 AB α ∴ = 123 6.2. Ângulo inscritoTraçando o diâmetro CD, os ângulos inscritos ACD e BCD, de medidas α1 e α2, têm
ambos um dos lados passando pelo centro. Então, novamente pelo 1ocaso, teremos:
3oCaso: 124 6.2. Ângulo inscrito 3oCaso: 1 2 1 2 2 2 2 AD DB e AD DB α α α α ⇒ ⇒ − − ⇒ 2 AB α ∴ = 125 6.2. Ângulo inscrito
Dois ou mais ângulos inscritos num mesmo arco são congruentes.
2
AB
β γ
α
= = =
126 6.2. Ângulo inscritoTodo ângulo inscrito numa semicircunfe-rência é reto.
180
o90
o127
6.2. Ângulo inscrito
É possível demonstrar também que: todo ângulo reto e, portanto, todo triângulo retângulo é inscritível numa semicircunferência.
128
6.2. Ângulo inscrito
Note que a hipotenusa é o diâmetro da semicircunferência.
129 Exercício 43: No triângulo ABC da figura, o lado BC e o raio da circunferência são congruentes. Calcular . 6.2. Ângulo inscrito ⌢ BAC 130 Resolução:
Unindo-se o centro O aos vértices B e C obtém-se o triângulo equilátero OBC. Como é um ân-gulo central, temos:
Então, como é um ângulo inscrito,
6.2. Ângulo inscrito OBC ∢
⌢
60
o60
oBOC
=
⇒
BC
=
BAC ∢⌢
⌢
30
2
oBC
BAC
=
⇒
B AC
=
131 Exercício 44: ABC é um triângulo retângulo em A. Calcular o ângulo formado pela altura e a mediana relativas à hipotenusa, sabendo que = 20o. 6.2. Ângulo inscrito⌢ C
132 Resolução: Inicialmente, note que o triângulo ABC é inscritível numa semicircunferência de centro M e diâmetro . Então, o triângulo AMC é isósceles, pois (por serem raios da semicircunfe-rência). Logo, conclui-se que:
6.2. Ângulo inscrito ⌢ ⌢ 20o 20o C= ⇒M AC= BC MA=MC
133 Por outro lado, é um ângulo externo do tri-ângulo AMC. Logo,
6.2. Ângulo inscrito
AMH
∢
20o 20o 40o AMH= + = 134 Por fim, no triângulo AMH temos:6.2. Ângulo inscrito 0
90
40
180
50
o o ox
x
+
+
=
=
135 Exercício 45: Na figura seguinte, BC é um diâmetro da circunferência. Calcule , sabendo que = 70o. 6.2. Ângulo inscrito ⌢ APB ⌢ ABC 136 Exercício 46: Na figura seguinte, ABCD é um quadrilátero qualquer inscrito numa circunferência. Prove queα+ γ= 180o.6.2. Ângulo inscrito
137 Exercício 47: Num triângulo ABC, retângulo em A, sabe-se que = 26o. Calcule a medida do ângulo
formado pela bissetriz e a mediana relativas ao vértice A.
6.2. Ângulo inscrito
⌢ C
138 Exercício 48: Um dos catetos de um triângulo retângulo é a metade da hipotenusa. Qual é a medida do ângulo oposto a esse cateto?
139
7. Congruência de triângulos
Dois triângulos são congruentesse os seus lados e ângulos forem ordenadamente congruentes.
AB DE A D ABC DEF BC EF e B E C F AC DF ≡ ≡ ∆ ≡ ∆ ⇔ ≡ ≡ ≡ ≡ ∢ ∢ ∢ ∢ ∢ ∢ 140 7.1. Critérios de congruência de triângulos
Embora a definição de triângulos congruentes exija seis congruências, três entre lados e mais três entre ângulos, há situações em que a congruência de dois triângulos fica garantida com apenas três determinadas congruências. Tais situações constituem oscritérios de congruência
de triângulos.
141
7.1. Critérios de congruência de triângulos
Dois triângulos são congruentes se os lados de um são respectivamente congruentes aos lados do outro.
A D AB DE BC EF ABC DEF B E AC DF C F = = = ⇔ ∆ ≡ ∆ ⇒ = = = ⌢ ⌢ ⌢ ⌢ ⌢ ⌢ Critério L.L.L. 142 7.1. Critérios de congruência de triângulos
Dois triângulos são congruentes se dois lados de um são congruentes a dois lados do outro e os ângulos compreendidos entre esses lados são também congruentes.
AB DE A D B E ABC DEF AC DF BC EF C F = = = ⇔ ∆ ≡ ∆ ⇒ = = = ⌢ ⌢ ⌢ ⌢ ⌢ ⌢ Critério L.A.L. 143 7.1. Critérios de congruência de triângulos
Dois triângulos são congruentes se dois ângulos de um são congruentes a dois ângulos do outro e os lados adjacentes a esses ângulos são também congruentes.
AB DE B E BC EF ABC DEF A D AC DF C F = = = ⇔ ∆ ≡ ∆ ⇒ = = = ⌢ ⌢ ⌢ ⌢ ⌢ ⌢ Critério A.L.A. 144 7.1. Critérios de congruência de triângulos
Dois triângulos são congruentes se um lado e um ângulo adjacente são congruentes a um lado e um ângulo adjacente do outro e os ângulos opostos a esses lados são também congruentes. BC EF AB DE C F ABC DEF B E AC DF A D = = = ⇔ ∆ ≡ ∆ ⇒ = = = ⌢ ⌢ ⌢ ⌢ ⌢ ⌢ Critério L.A.Ao
145
7.1. Critérios de congruência de triângulos
Dois triângulos retângulos são congruentes se a hipotenusa e um cateto de um deles são respectivamente congruentes à hipotenusa e a um cateto do outro.
Critério L.L.Ar 90o B E BC EF AC DF ABC DEF F C AB DE A D = = = ⇒ ∆ ≡ ∆ ⇒ = = = = ⌢ ⌢ ⌢ ⌢ ⌢ ⌢ 146 7.1. Critérios de congruência de triângulos
Quando escrevemos, por exemplo,∆PXQ ≡ ∆LTU, a ordem das letras (P, X, Q e L, T, U) indica que, se pudéssemos deslocar um desses triângulos até fazê-lo coincidir perfeitamente com o outro, os vértices que ficariam sobrepostos seriam P e L, X e T, Q e U.
147
7.1. Critérios de congruência de triângulos
Com isso, a linguagem escrita já informa quais lados e quais ângulos são congruentes, isto é, escrevendo
∆PXQ ≡ ∆LTU
já sabemos que P⌢=L X⌢ ⌢, =T Q⌢,⌢=U⌢ e
,
,
PX
=
LT PQ LU XQ TU
=
=
148 Exercício 49: A figura seguinte apresenta um par de triângulos em que elementos congruentes são identificados por marcas iguais.
7.1. Critérios de congruência de triângulos
149 A partir das informações contidas na figura é possível concluir que os triângulos são congruentes e deduzir congruências que não constam nos dados. Tudo isso pode ser feito de forma resumida neste esquema: 7.1. Critérios de congruência de triângulos
⌢
⌢
⌢
⌢
=
=
=
→∆
≡ ∆
→
=
=
=
. . . ( ) ( ) ( ) ( ) A L A Critério Conclusão Consequências DadosMN
KO
M
K
MT
KR
MTN
KRO
N
O
NT
OR
T
R
150 Estabeleça esquemas semelhantes para cada um dos seguintes pares de triângulos.7.1. Critérios de congruência de triângulos
151
8. Teorema de Tales
Se um feixe de paralelas determina segmentos congruentes sobre uma transversal, então esse feixe determina segmentos congruentes sobre qualquer outra transversal.
152
8. Teorema de Tales
Por D e E traçamos e paralelos à reta AC. Então os quadriláteros ABD’D e BCE’E são
paralelogramos e, consequentemente, DD’ = AB e EE’= BC. ' DD ' EE 153 8. Teorema de Tales
E já que AB = BC (por hipótese), conclui-se que DD’= EE’. Além disso, temos: (ângulos
correspondentes em ) e (ângulos correspondentes em ). 1 1 D⌢ =E⌢ ' ' // DD EE E2=F2 ⌢ ⌢
//
s t
154 8. Teorema de TalesAssim, pelo critério L.A.Ao, conclui-se que
' '
DED
EFE
∆
≡ ∆
Logo, DE = EF. 155 8. Teorema de TalesUm feixe de paralelas separa, sobre duas transversais quaisquer, segmentos de uma proporcionais aos segmentos correspondentes na outra.
// // , AB DE Se r s t então
BC=EF
156
8. Teorema de Tales
Seja u um segmento que divide em m partes iguais e em n partes iguais. Logo,
(1) AB m u AB m BC n u BC n ⋅ = ⇒ = ⋅ BC
AB
157
8. Teorema de Tales
Tracemos, agora, as retas que passam por esses pontos de divisão e são paralelas a r, s e t. Pelo teorema anterior, as retas traçadas dividem em m partes iguais a u’e em n partes iguais a u’. Então,
' ' (2) DE m u DE m EF n u EF n ⋅ = ⇒ = ⋅
EF
DE
158 8. Teorema de Tales Então, de (1) e (2), AB DE BC=EF 159 Exercício 50: Nas figuras, sabe-se que r // s // t. Calcule x.8. Teorema de Tales
160 Exercício 51: Na figura, a reta r é paralela a . Calcule AD, sabendo que AB = 18, AC = 27 e EC = 12.
8. Teorema de Tales
BC
161 Exercício 52: Calcule x e y, sabendo que r // s // t.
8. Teorema de Tales
162 Exercício 53: Se r // s // t, calcule a, b e c.
163
9. Semelhança de polígonos
Dois polígonos ABCDE … e A’B’C’D’E’ … com o
mesmo número de vértices, são semelhantes se, e somente se,
1o) seus ângulos correspondentes (ou homólogos) são
congruentes, isto é: ' ' ' , , , A⌢=A B⌢ ⌢=B C⌢ ⌢=C⌢ … 164 9. Semelhança de polígonos
Dois polígonos ABCDE … e A’B’C’D’E’ … com o
mesmo número de vértices, são semelhantes se, e somente se,
2o) seus lados homólogos são proporcionais, isto é:
' ' ' ' ' ' AB BC CD K A B =B C =C D =…= 165 9. Semelhança de polígonos
A constante k, de proporcionalidade entre os lados, é chamadarazão de semelhançados polígonos.
166 Exercício 54: Na figura, sabe-se que ABCD ∼LMNP. Calcular: a) a razão de semelhança entre ABCD e LMNP e, b) x, y e u.
9. Semelhança de polígonos
167 Resolução:
a) Para calcular a razão de semelhança, basta obter a razão de semelhança entre dois lados homó-logos quaisquer de medidas conhecidas. No caso, entre os lados AB e LM. 9. Semelhança de polígonos
28
7
20
5
AB
k
k
k
LM
=
⇒
=
⇒
=
168 Resolução:b) Já que a razão entre quaisquer dois lados homólogos é igual à razão de semelhança, temos:
9. Semelhança de polígonos
7
49
35
5
7
56
40
5
35
7
25
5
x
x
y
y
u
u
=
⇒
=
=
⇒
=
=
⇒
=
169 Exercício 55: Sabendo que os pentágonos ABCDE e KLMNO são semelhantes, calcule: a) a razão de semelhança e b) u, v, x e y.
9. Semelhança de polígonos
170 Exercício 56: Na figura, os retângulos ABCD e BCFE são semelhantes. Se AEFD é um quadrado, calcule o valor de m/n.
9. Semelhança de polígonos
171
10. Semelhança de triângulos
Conforme visto anteriormente, para que dois polígonos sejam semelhantes são necessárias duas condições: 1o) os ângulos correspondentes têm de ser
congruentes; 2o) os lados homólogos têm de ser
proporcionais.
172
10. Semelhança de triângulos
Apenas uma dessas duas condições não garante que dois polígonos sejam semelhantes. Por exemplo, os quadriláteros da figura acima possuem seus ângulos respectivamente congruentes, mas não são semelhantes, pois seus lados não são proporcionais.
173
10. Semelhança de triângulos
Porém, exclusivamente no caso dos triângulos, a semelhança fica garantida com um menor número de informações sobre eles. Tais informações constituem os
critérios de semelhançade triângulos.
174
10.1. Critérios de semelhança de triângulos
Critério A.A. (Ângulo, Ângulo)
Dois triângulos são semelhantes se dois ângulos de um são congruentes a dois ângulos do outro.
' ' ' ' ' . . B B A A ABC A B C C C = ∆ ∆ = ⌢ ⌢ ∼ ⌢ ⌢ ‘ ‘ ‘ ‘ ‘ ‘
175
10.1. Critérios de semelhança de triângulos
Critério L.L.L. (Lado, Lado, Lado)
Dois triângulos são semelhantes se os lados de um são proporcionais aos lados do outro.
' ' ' ' ' ' . . . a b c L L L ABC A B C a =b =c ∆ ∼∆ ‘ ‘ ‘ ‘ ‘ ‘ 176 10.1. Critérios de semelhança de triângulos
Critério L.A.L. (Lado, Ângulo, Lado)
Dois triângulos são semelhantes se possuem um par de ângulos congruentes compreendidos entre lados proporcionais. ' ' ' ' ' ' . . . A A L A L ABC A B C b c b c = ∆ ∆ = ⌢ ⌢ ∼ ‘ ‘ ‘ ‘ ‘ ‘ 177 10.1. Critérios de semelhança de triângulos
No reconhecimento dos lados homólogos em triângulos semelhantes, deve-se identificar os pares de ângulos congruentes por meio de marcas iguais, ou com letras do alfebeto grego. Esse procedimento visa facilitar o reconhecimento dos lados homólogos.
178 10.1. Critérios de semelhança de triângulos
BC
AC
AB
LM
=
LN
=
MN
179 Exercício 57: Calcule x e y nas figuras abaixo.10.1. Critérios de semelhança de triângulos
/ /
r BC r/ /AB
180 Exercício 58: Na figura seguinte, observe os dados com atenção e calcule x e y.
10.1. Critérios de semelhança de triângulos
181 Exercício 59: Qual é a medida do lado do quadrado ABCD da figura?
10.1. Critérios de semelhança de triângulos
182 Exercício 60: Calcule x nas figuras abaixo:
10.1. Critérios de semelhança de triângulos
183 Exercício 61: Na figura, sabe-se que AD = BD e que AB = AC = CD = 2. Calcule os valores deααααe x.
10.1. Critérios de semelhança de triângulos
184
10.2. Razão entre elementos lineares de figuras semelhantes
Até agora trabalhamos com a proporcionalidade dos lados de polígonos semelhantes. Porém, essa proporcionalidade não ocorre apenas entre os lados e sim entre quaisquer dois elementos lineares homólogos de figuras semelhantes.
‘
185
10.2. Razão entre elementos lineares de figuras semelhantes
Por exemplo, para dois triângulos semelhantes, se a razão de semelhança é igual a k, então: (a) a razão entre lados homólogos é k; (b) a razão entre alturas homólogas é k; (c) a razão entre medianas homólogas é k; (d) a razão entre os perímetros é k; etc …
' ' ' ' ' ' a h m a b c k a h m a b c + + = = = = = + + … ‘ 186 Exercício 62: Na figura, LMNP é um quadrado inscrito no triângulo ABC. Calcular x em função de a e h.
10.2. Razão entre elementos lineares de figuras semelhantes
187 Resolução: Como
Então, como a razão entre alturas homólogas é igual à razão entre lados homólogos, temos:
10.2. Razão entre elementos lineares de figuras semelhantes
/ /
LM
BC
⇒
∆
ALM
∼
∆
ABC
188
10.2. Razão entre elementos lineares de figuras semelhantes
( ) x h x hx ah ax ax hx ah a h ah a h x ah x a h − = ⇒ = − ⇒ + = + = ⇒ = + 189 Exercício 63: Os quadriláteros ABCD e A’B’C’D’ da figura são semelhantes. Se o perímetro do segundo é igual a 32, calcule as medidas de seus lados e de sua diagonal B’D’.
10.2. Razão entre elementos lineares de figuras semelhantes
190 Exercício 64: A figura seguinte mostra um retângulo inscrito no triângulo ABC. Calcule as medidas dos lados do retângulo, sabendo que sua base é o dobro de sua altura.
10.2. Razão entre elementos lineares de figuras semelhantes
191
10.3. Propriedade decorrente do Teorema de Tales
Pelo teorema de Tales, verifica-se de imediato que: “A reta que passa pelo ponto médio de um lado de um triângulo e é paralela a um outro lado intercepta o terceiro lado em seu ponto médio.”
192
10.3. Propriedade decorrente do Teorema de Tales
Se e M é ponto médio de , então N é o ponto médio de .
Note então que a reta que passa pelos pontos médios de dois lados de um triângulo é paralela ao terceiro lado.
//
r BC
AB
193
10.3. Propriedade decorrente do Teorema de Tales
Observando ainda que∆AMN R∆ABC, pois , podemos escrever:
// r BC MN AM
BC = AB
E como AM é a metade de AB, conclui-se que MN é a metade de BC.
194
10.3. Propriedade decorrente do Teorema de Tales
Resumindo, o segmento que une os pontos médios de dois lados de um triângulo é paralelo ao terceiro lado e sua medida é a metade da medida do terceiro lado.
195
10.3. Propriedade decorrente do Teorema de Tales
Se M e N são pontos médios de
AB
eAC.1)
//
2)
2
MN BC
então
BC
MN
=
196 Exercício 65: Na figura dada, ABC é um triângulo equilátero de ladol= 6 e M é o ponto médio de . Calcular NC, sabendo que CD = 8.10.3. Propriedade decorrente do Teorema de Tales
AB
197 Resolução: Unindo M ao ponto P, médio de , te-mos: isto é, MP = 3. Mas, se 10.3. Propriedade decorrente do Teorema de Tales BC / / e 2 AC MP AC MP= / / , então MP AC ∆NCD∼∆MPD 198 10.3. Propriedade decorrente do Teorema de Tales 8 3 11 24 11 NC CD x MP PD x = ⇒ = =
199 Exercício 66: Os lados de um triângulo retângulo medem 10, 12 e 16. Os pontos médios dos lados desse triângulo são vértices de um novo triângulo. Calcule as medidas dos lados do segundo triângulo.
10.3. Propriedade decorrente do Teorema de Tales
200 Exercício 67: Na figura, L, M e N dividem em quatro partes iguais e as retas r, s e t são paralelas a . Calcule o valor de a + b + c. 10.3. Propriedade decorrente do Teorema de Tales AB BC 201
11. Relações métricas no triân-gulo retântriân-gulo
Se ABC é um triângulo retângulo em A, traçando-se a altura AH, relativa à hipotenusa, ficam definidos os seguintes elementos: a→hipotenusa; b e c →catetos; h→ altura relativa à hipotenusa; m→ projeção de c sobre a hipotenusa; n → projeção de b sobre a hipotenusa.
202
11. Relações métricas no triân-gulo retântriân-gulo
203 Note que a altura AH divide o triângulo ABC nos triângulos HBA e HAC.
Então,∆ABC R∆HBA, pois e é ângulo comum.
Além disso ∆ABC R ∆HAC, pois e é ângulo comum. Logo,
11. Relações métricas no triân-gulo retântriân-gulo
ABC
HBA
HAC
∆
∼
∆
∼
∆
90o A⌢= =H⌢B
∢
90o A⌢= =H⌢C
∢
20411. Relações métricas no triân-gulo retântriân-gulo
ABC
HBA
∆
∼
∆
2(1)
(2)
a
b
b c
a h
c
h
a
c
c
a m
c
m
=
⇒
⋅ = ⋅
=
⇒
= ⋅
205
11. Relações métricas no triân-gulo retântriân-gulo
ABC
HAC
∆
∼
∆
2(3)
a
b
b
a n
b
=
n
⇒
= ⋅
HBA
HAC
∆
∼
∆
2(4)
h
m
h
m n
n
=
h
⇒
= ⋅
20611. Relações métricas no triân-gulo retântriân-gulo Teorema de Pitágoras 2 2 2 2 2 2 2
(2) (3)
(
)
(5)
ab
a n
c
a m
b
c
a m
n
b
c
a
= ⋅
+
+
= ⋅
+
= ⋅
+
+
=
20711. Relações métricas no triân-gulo retântriân-gulo Resumindo: 2 2 2 2 2 2
a
b
c
b
a n
c
a m
h
m n
b c
a h
=
+
= ⋅
= ⋅
= ⋅
⋅ = ⋅
20811. Relações métricas no triân-gulo retântriân-gulo
Se x, p e q são números ou segmentos que satisfazem a equação
dizemos que x é amédia geométricaentre p e q. Desse modo, há três médias geométricas entre as relações métricas no triângulo retângulo.
2 x = ⋅p q
209
11. Relações métricas no triân-gulo retântriân-gulo
Cada cateto é média geométrica entre a hipotenusa e a sua projeção sobre ela.
A altura é média geométrica entre as projeções dos catetos sobre a hipotenusa.
2 2
b = ⋅a n e c = ⋅a m
2
h
= ⋅
m n
210 Exercício 68: Os catetos de um triângulo retângulo medem e . Calcular: a) a hipotenusa, b) as pro-jeções dos catetos e c) a altura relativa à hipotenusa.
5 2 5 11. Relações métricas no triân-gulo retântriân-gulo
211 Resolução:
a) Calculamos a hipotenusa pelo teorema de Pitágoras.
( ) ( )
2 2 2 2 2 2 2 2 5 2 5 5 4 5 25 5 a b c a a a a = + ⇒ = + = + ⋅ ⇒ = = 11. Relações métricas notriân-gulo retântriân-gulo
212 b) Podemos determinar m pela fórmula c2= a ⋅m,
pois já calculamos a hipotenusa.
( )
2 2 5 5 5 5 1 c a m m m m = ⋅ ⇒ = ⋅ = ⋅ = 11. Relações métricas notriân-gulo retântriân-gulo
213 Por outro lado, como m + n = a, temos:
1 5 4
m+ =n a⇒ + =n ⇒n=
11. Relações métricas no triân-gulo retântriân-gulo
214 c) Finalmente, podemos calcular h por meio de qualquer uma das relações h2= m⋅n ou b⋅c = a⋅h.
2 2
1 4 2 h = ⋅m n⇒h = ⋅ ⇒h=
11. Relações métricas no triân-gulo retântriân-gulo
215 Exercício 69: Os catetos de um triângulo retângulo medem e . Calcule: a) a hipotenusa; b) as projeções dos catetos; e c) a altura relativa à hipotenusa.
2 13 3 13
11. Relações métricas no triân-gulo retântriân-gulo
216 Exercício 70: Na figura, AB é o diâmetro da semicircunferência. Calcule AP e PB.
11. Relações métricas no triân-gulo retântriân-gulo
217 Exercício 71: O perímetro de um losango é igual a 40 e sua diagonal mede 16. Calcule o raio da circunferência inscrita nesse losango.
11. Relações métricas no triân-gulo retântriân-gulo
218 Exercício 72: O triângulo ABC da figura é retângulo em A. AH e AM são a altura e a mediana relativas à hipotenusa. Calcule b e c.
11. Relações métricas no triân-gulo retântriân-gulo
219 Exercício 73: No plano cartesiano são dados os pontos A(2; 1) e B(6;4). Calcule a distância de A e B.
11. Relações métricas no triân-gulo retântriân-gulo
220 Exercício 74: Na figura, as circunferências de centros O e O’ têm raios R e r, são tangentes entre si e tangenciam a reta t nos pontos A e B. Calcule AB em função de R e r.
11. Relações métricas no triân-gulo retântriân-gulo
221 Exercício 75: Na figura seguinte, ABCD é um trapézio retângulo de bases AB e CD. A semicircunferência de diâmetro AD tangencia o lado BC em T. Calcule o raio da semicircunferência.
11. Relações métricas no triân-gulo retântriân-gulo
222 Exercício 76: Vista de trás, a carroceria de um certo caminhão tem forma retangular. Sua altura, medida desde o solo, é de 3,6 m. O caminhão se dirige a um clube, cuja entrada é um arco semicircular de 3,9 m de raio. Para que ele possa passar pelo arco, é necessário que sua largura seja menor que um certo valorl. Calculel.
11. Relações métricas no triân-gulo retântriân-gulo
223
11. Relações métricas no triân-gulo retântriân-gulo
224 Exercício 77: Na figura seguinte, O é o centro da circunferência, AB = 30 e MP = 9. Calcule o raio da circunferência.
11. Relações métricas no triân-gulo retântriân-gulo
225 Exercício 78: Qual é o comprimento da diagonal de um quadrado de ladol?
11. Relações métricas no triân-gulo retântriân-gulo
226 Exercício 79: Calcule os raios das circunferências inscrita e circunscrita num quadrado de ladol= 4.
11. Relações métricas no triân-gulo retântriân-gulo
227 Exercício 80: Calcule a área de um triângulo equilátero de ladol.
11. Relações métricas no triân-gulo retântriân-gulo
228 Exercício 81: Calcule os raios das circunferências inscrita e circunscrita num triângulo equilátero de ladol= 6.
11. Relações métricas no triân-gulo retântriân-gulo
