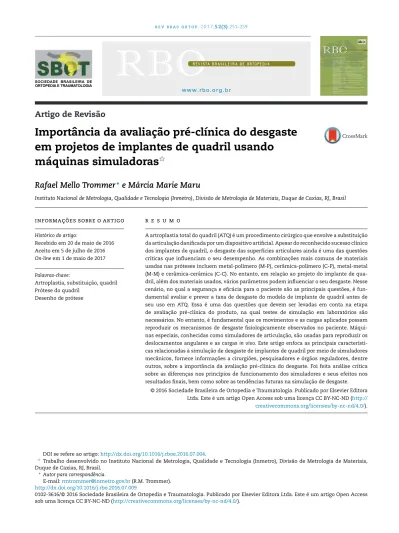

SOCIEDADE BRASILEIRA DE ORTOPEDIA E TRAUMATOLOGIA
w w w . r b o . o r g . b r
Artigo
de
Revisão
Importância
da
avaliac¸ão
pré-clínica
do
desgaste
em
projetos
de
implantes
de
quadril
usando
máquinas
simuladoras
夽
Rafael
Mello
Trommer
∗e
Márcia
Marie
Maru
InstitutoNacionaldeMetrologia,QualidadeeTecnologia(Inmetro),DivisãodeMetrologiadeMateriais,DuquedeCaxias,RJ,Brasil
informações
sobre
o
artigo
Históricodoartigo:
Recebidoem20demaiode2016 Aceitoem5dejulhode2016
On-lineem1demaiode2017
Palavras-chave:
Artroplastia,substituic¸ão,quadril Prótesedoquadril
Desenhodeprótese
r
e
s
u
m
o
Aartroplastiatotaldoquadril(ATQ)éumprocedimentocirúrgicoqueenvolveasubstituic¸ão daarticulac¸ãodanificadaporumdispositivoartificial.Apesardoreconhecidosucessoclínico dosimplantesdequadril,odesgastedassuperfíciesarticularesaindaéumadasquestões críticasqueinfluenciamoseudesempenho.Ascombinac¸õesmaiscomunsdemateriais usadasnasprótesesincluemmetal-polímero(M-P),cerâmica-polímero(C-P),metal-metal (M-M)ecerâmica-cerâmica(C-C).Noentanto,emrelac¸ãoaoprojetodoimplantede qua-dril,alémdosmateriaisusados,váriosparâmetrospodeminfluenciaroseudesgaste.Nesse cenário,noqualaseguranc¸aeeficáciaparaopacientesãoasprincipaisquestões,é fun-damentalavaliarepreverataxadedesgastedomodelodeimplantedequadrilantesde seu usoemATQ. Essaé umadasquestõesquedevemserlevadas emcontanaetapa de avaliac¸ão pré-clínica doproduto, na qual testes de simulac¸ão em laboratóriossão necessários.Noentanto,éfundamentalqueosmovimentoseascargasaplicadospossam reproduzirosmecanismosdedesgastefisiologicamenteobservadosnopaciente. Máqui-nasespeciais,conhecidascomosimuladoresdearticulac¸ão,sãousadasparareproduziros deslocamentosangulareseascargasinvivo.Esteartigoenfocaasprincipais característi-casrelacionadasàsimulac¸ãodedesgastedeimplantesdequadrilpormeiodesimuladores mecânicos,forneceinformac¸õesacirurgiões,pesquisadoreseórgãosreguladores,dentre outros,sobreaimportânciadaavaliac¸ãopré-clínicadodesgaste.Foifeitaanálisecrítica sobreasdiferenc¸asnosprincípiosdefuncionamentodossimuladoreseseusefeitosnos resultadosfinais,bemcomosobreastendênciasfuturasnasimulac¸ãodedesgaste.
©2016SociedadeBrasileiradeOrtopediaeTraumatologia.PublicadoporElsevierEditora Ltda.Este ´eumartigoOpenAccesssobumalicenc¸aCCBY-NC-ND(http:// creativecommons.org/licenses/by-nc-nd/4.0/).
DOIserefereaoartigo:http://dx.doi.org/10.1016/j.rboe.2016.07.004.
夽
TrabalhodesenvolvidonoInstitutoNacionaldeMetrologia,QualidadeeTecnologia(Inmetro),DivisãodeMetrologiadeMateriais, DuquedeCaxias,RJ,Brasil.
∗ Autorparacorrespondência.
E-mail:rmtrommer@inmetro.gov.br(R.M.Trommer).
http://dx.doi.org/10.1016/j.rbo.2016.07.009
Importance
of
preclinical
evaluation
of
wear
in
hip
implant
designs
using
simulator
machines
Keywords:
Arthroplasty,replacement,hip Hipprosthesis
Prosthesisdesign
a
b
s
t
r
a
c
t
Totalhiparthroplasty(THA)isasurgicalprocedurethatinvolvesthereplacementofthe damagedjointofthehipbyanartificialdevice.Despitetherecognizedclinicalsuccess ofhipimplants, wearofthearticulatingsurfacesremainsas oneofthecriticalissues influencingperformance.Commonmaterialcombinationsusedinhipdesignscomprise metal-on-polymer(MoP),ceramic-on-polymer(CoP),metal-on-metal(MoM),and ceramic--on-ceramic(CoC).However,whenthedesignofthehipimplantisconcernedbesidesthe materialsused,severalparameterscaninfluenceitswearperformance.Inthisscenario, wherethesafetyandefficacyforthepatientarethemainissues,itisfundamentalto eva-luateandpredictthewearrateofthehipimplantdesignbeforeitsuseinTHA.Thisisone oftheissuesthatshouldbetakenintoaccountinthepreclinicalevaluationstepofthe pro-duct,inwhichsimulatedlaboratorytestsarenecessary.However,itisfundamentalthatthe appliedmotionsandloadscanreproducethewearmechanismsphysiologicallyobservedin thepatient.Toreplicatetheinvivoangulardisplacementsandloadings,specialmachines knownasjointsimulatorsareemployed.Thisarticlefocusesonthemaincharacteristics relatedtothewearsimulationofhipimplantsusingmechanicalsimulators,giving infor-mationtosurgeons,researchers,regulatorybodies,etc.,abouttheimportanceofpreclinical wearevaluation.Acriticalanalysisisperformedonthedifferencesintheprinciplesof ope-rationofsimulatorsandtheireffectsonthefinalresults,andaboutfuturetrendsinwear simulation.
©2016SociedadeBrasileiradeOrtopediaeTraumatologia.PublishedbyElsevierEditora Ltda.ThisisanopenaccessarticleundertheCCBY-NC-NDlicense(http:// creativecommons.org/licenses/by-nc-nd/4.0/).
Introduc¸ão
Asubstituic¸ãodaarticulac¸ãodoquadril danificadaporum dispositivo artificial, conhecida como artroplastia total de quadril (ATQ), é um procedimento cirúrgico que tem sido amplamente feito em ortopedia nas últimas décadas.1 A ATQ tem uma relac¸ão custo-eficácia excelente, uma vez que melhora o estado funcional e a qualidade de vida dos pacientes de uma maneira confiável.2 Os projetos de implantes de quadril geralmente usam uma combinac¸ão metal-polímero(M-P),cerâmica-polímero(C-P),metal-metal (M-M) e cerâmica-cerâmica (C-C) como materiais para a cabec¸afemoralerevestimento.Emboraosucessoclínicoeos grandesavanc¸ostecnológicosnosimplantesdequadrilsejam bastante reconhecidos, os materiais usados nos sistemas ATQtêmsidocontinuamentepesquisadosedesenvolvidos.3 Odesgastedoscomponentesdaarticulac¸ão,acausadafalha primáriadoimplantedevidoàosteóliseesolturaasséptica, continuaaserumagrandedesvantagem.4–6Oprincipal pro-blemarelacionadoaodesgasteéagerac¸ãodepartículas,oque podeincitarumarespostainflamatóriaaltamentebiológica elevaràperdaósseaperiprostéticalocalizadae, consequen-temente,novacirurgia.7Especialmentenocasodosinsertos acetabularesfeitosdepolietilenodeultraaltopesomolecular (ultra-high molecular weight polyethylene [UHMWPE]), o desgaste ocorre principalmente na porc¸ão superolateral do dispositivo,8 gerando partículas e tornando-se um dos principaisfatoresdelimitac¸ãodavidaútildoimplante.1
Atribologia(atritoedesgaste)dassuperfíciesdecargae abiocompatibilidadesãodoisaspectoscruciaisresponsáveis
pelosucessoclínicodeumimplantedequadril.Apesquisae odesenvolvimentodenovosmateriaisdeimplantedequadril éfundamentalnareduc¸ãododesgaste.Éimportantelembrar que,quandoumnovomodelo(inclusivemateriais,geometria etc.)éavaliadoparausoemumsistemadeATQ,os compo-nentesserãoexpostosaváriascargasemovimentos,darão origemaumaamplagamadeestressesmecânicosdecontato duranteasatividadesdiárias.6Assim,avalidac¸ãopré-clínica éumafasecrucialnodesenvolvimentodeumnovoimplante, éconsideradaporalgunspesquisadoresefabricantes como umaextensãodaatividadedeanálisederisco.9
Ométodopré-clínicomaisaceitoparaavaliarodesgaste deumimplantedequadrilemlaboratórioenvolveousode máquinasespeciaisquesimulamascargasfisiológicaseos movimentos clinicamente observados. Essas máquinassão conhecidas como simuladores da articulac¸ão do quadril e fornecem resultados importantes sobre o comportamento esperadodeumimplanteemusoclínico.
Opresenteestudorevisouasprincipaiscaracterísticasdo comportamentodedesgastedosimplantesdequadril, avalia-dasapartirdosresultadosdesimulac¸õesfeitassobprotocolos padronizados. Oestudoexplicaa importânciadaavaliac¸ão pré-clínicadenovosmodelosdeimplantesdequadrilantes deseuusoclínico.
Por
que
simular
o
desgaste
em
um
implante
de
quadril?
temcomoobjetivodeterminarseudesempenhoeospossíveis mecanismosdefalha.Especialmentenocasodosimplantes dequadril,considerandoaseguranc¸adopacienteeaeficácia doproduto,umainvestigac¸ãomaisprofundadodesempenho énecessária.
Odesempenhoclínicoemlongoprazodasarticulac¸ões arti-ficiaisdoquadrilnãoéinfluenciadoapenaspelatribologiado acoplamentodomodeloaoquadril,mastambémpelafixac¸ão doscomponentesprotéticos.10Poroutrolado,osurgimentode implantesmodernos,bemcomoorefinamentodastécnicas cirúrgicasemétodosdefixac¸ãonãocimentada,fezcomque aspropriedadesdedesgastedosmateriaisdassuperfíciesde contatosetornassemosprincipaisresponsáveispela durabili-dadedaATQ.11Assim,odesgastedoimplantedequadriléum dosatributosmaisamplamenteinvestigadosemlaboratórios eempresasemtodoomundo;eletambéméestudado clinica-menteduranteavidadopacienteeemimplantesexplantados. Oestudododesempenhodoimplanteemtestesdedesgaste éumaferramentanodesenvolvimento,umavezquepermite avaliarastaxasdedesgaste,bemcomoostamanhose for-matosdaspartículasantesdaimplantac¸ão.12Asimulac¸ãode desgastenolaboratórioémotivadaprincipalmentepela pos-sibilidadedeavaliarodesempenhodediferentesmodelosde implantedequadrilecompararastaxaseosmecanismosde desgaste.Diferentescombinac¸õesdemateriaispodem resul-taremdiferentes mecanismos de desgaste.Existem vários mecanismosdedesgaste,taiscomo desgasteabrasivo, des-gasteadesivo,fadigaedesgasteabrasivoporpartículaexterna. Osmecanismosdedesgastepodemseravaliados,apósos tes-tes,poranáliseslaboratoriaisqueusamtécnicasavanc¸adas decaracterizac¸ãodemateriais.
Considerandoofuncionamentopráticodaarticulac¸ãodo quadril, sabe-se que o desgaste é regido não apenas pelo modelodoimplanteepropriedades domaterial,mas tam-bémpelofilmelubrificante.13Alémdisso,dopontodevistada engenharia,odesgastedeumimplantedequadriltambémé umafunc¸ãodascondic¸õescinemáticas,14quetambémpodem afetarofilmelubrificante.Asimulac¸ãocorretadoambiente cinemáticoécrucialparareproduzircorretamenteacondic¸ão delubrificac¸ãodaarticulac¸ãoe,portanto,ocomportamento dedesgastedoimplantedequadril.
Quanto à escolha do par de materiais a ser usado na articulac¸ão, devem-seconsideraras vantagens e desvanta-gens(riscos)relacionadasaodesempenhotribológico preten-didodoimplante dequadril.Porexemplo,ascombinac¸ões que usam um material de articulac¸ão macio (tal como UHMWPE)contraumasuperfíciedecargarígida(liga metá-licaoucerâmica) produzirão taxas dedesgaste específicas, queestão correlacionadas com aspropriedades específicas dosmateriais,associadasaodesenhoespecíficodaarticulac¸ão (geometria).Portanto,éfundamentaldeterminaronível acei-táveldedesgastedacombinac¸ãodemateriais.Éporissoque asimulac¸ãoemlaboratório,comequipamentoseprotocolos adequados,associadaaumambientecontroladoquereproduz osistemamusculoesqueléticoeacinemáticahumana,é con-sideradaumaferramentapoderosaparaacorretaavaliac¸ão dodesgaste.
Testes de desgaste pré-clínicos também garantem que o implante de quadril apresente desempenho e seguranc¸a
satisfatórios em termos de durabilidade, o que aumentaa confiabilidadedoprodutoparapacientesecirurgiões.3Uma vantagemadicionalqueasimulac¸ãodedesgastedoimplante podetrazeréapossibilidadedeavaliarosfatoresde engenha-riaqueafetariamodesgastedoimplanteinvivo.Oacabamento superficial(rugosidade)dassuperfíciesdecargaéconsiderado umparâmetrochavequeinfluenciaocomportamentode des-gastedoimplante.15,16Porexemplo,testesdedesgastepodem serfeitosemsimuladoresparacompararataxadedesgastedo revestimentoemfunc¸ãodediferentesvaloresderugosidade dasuperfíciedacabec¸afemoral.17
Tambémpodemserfeitassimulac¸õesparaavaliaroefeito decabec¸asfemoraisarranhadassobreodesgastedoinserto acetabular. Aexistênciade arranhõesnacabec¸aé conside-radaumdosmecanismosresponsáveispelodesgasteabrasivo emimplantescomUHMWPE.14Alémdisso,arugosidadeea presenc¸adearranhõesnasuperfíciedacabec¸afemoralestão intimamenterelacionadasaotipodematerialusado.Metais, taiscomooac¸oinoxidávelealigadecobaltoecromo(CoCr), sãomaissuscetíveisaarranhõesdoqueacerâmica,umavez queaquelesmateriaissãomenosdurosdoqueesse.
Odesempenhodedesgastedoimplanteemrelac¸ãoaouso dediferentesmateriaisnacabec¸afemoral,taiscomocerâmica emetais,tambémpodeseravaliadoapartirdesimulac¸ões.Os simuladorestêmsidousadoshábastantetempoparaavaliar osmecanismosdedesgaste,ofereceminformac¸õesvaliosas sobreasvantagensedesvantagensdecadamaterial.15,18,19
Odiâmetrodaarticulac¸ãodoquadriléoutroaspecto cru-cialemtermosdedesgaste,porestarrelacionadoaocampode tensãodecontatoproduzidoduranteousodoquadril.Testes de desgaste podemser feitosem simuladorespara avaliar ainfluênciadodiâmetrodacabec¸afemoralsobreataxade desgaste dosinsertosacetabulares, principalmente aqueles fabricadoscomUHMWPE.Verifica-se que,paraUHMWPE,o desgastevolumétricopodedependercriticamentedo diâme-trodacabec¸afemoral.19Porexemplo,odesgastedeuminserto acetabulardeUHMWPEquesearticulacomumacabec¸a femo-ral de 32mm émaiselevadodo queaquele observadoem insertosacetabularesquesearticulamcomcabec¸asfemorais comdiâmetrosmenores.20Avantagemdeusarumdiâmetro superiorestárelacionadaàmaioramplitudedemovimento (ROM)semocorrênciadeimpacto,levaaumamelhor esta-bilidadedoimplanteeàdiminuic¸ãodoriscodeluxac¸ão.20–24 Por outrolado, o aumento dotamanho da cabec¸afemoral levaaumaumentodadistânciaedavelocidadede desliza-mento,parâmetrosreconhecidosportereminfluênciasobreo desgaste.22Noentanto,assimulac¸õesdedesgaste demonstra-ramquecabec¸asfemoraiscomgrandesdiâmetrossócausam desgastequandooinsertoacetabularéfeitocomUHMWPE não reticulado. Em insertos acetabulares feitos com UHMWPE reticulado, as simulac¸ões de desgaste indica-ramqueessenãoénecessariamentedependentedotamanho dacabec¸afemoral.25
abuscadesoluc¸õesparaproblemasrelacionadosaodesgaste temfocadonamudanc¸adesuaspropriedadesmecânicas.A estruturadoUHMWPEfoimodificadaparamelhorara resis-tênciaaodesgastedomaterialdoimplantedequadril.Uma formademelhoraraspropriedadesmecânicasdoUHMWPE, ainda que indiretamente, é por meio da esterilizac¸ão por irradiac¸ãogama emsubstituic¸ãoao óxidode etileno(EtO). Esseprocessodeirradiac¸ãolevaàreticulac¸ãodascadeiasdo polímero,oqueconsequentementeaumentaaresistênciado materialaodesgaste.28OsinsertosacetabularesemUHMWPE altamentereticuladoapresentambaixodesgaste;odesgaste dosmateriaisnãoreticuladosémaisde50%maior.29A des-vantagemdousoderadiac¸ãogamaéaproduc¸ãoderadicais livres,quepodem causaraoxidac¸ão dopolímero e,assim, fragilizaromaterial.
Atualmente, as simulac¸ões são consensualmente vistas comoumaferramentapoderosaparaconfirmaramelhoria daresistênciaaodesgasteantesdousoclínico.Naverdade, jáseobservouqueasimulac¸ãododesgastedoquadril associ-adaaumaprofundaanálisedomaterial,desdeaescalamacro até a escala micro/nanométrica, éútil na identificac¸ão do volumededesgasteedosmecanismosdeperdadematerialde UHMWPEusadosemATQs.Ousodetécnicasavanc¸adaspara análisedoUHMWPE emnívelatômicopode revelar aspec-tosdasmodificac¸õesda estruturadomaterialrelacionadas aodesgaste.Odesempenhodedesgastepodeserpior seo UHMWPEamolecerduranteousoemcamposdetensão mecâ-nicamultidirecional.30,31
Simuladores
de
quadril
O uso de materiais avanc¸ados, bem como melhorias na concepc¸ãodosimplantes dequadris,temsido considerado como opc¸ãopara reduziro desgaste. Contudo, para confir-marque umnovomaterialoumodelo éeficazemreduzir o desgaste, énecessário fazer umprocedimento compara-tivoconfiável.Normalmente,aavaliac¸ãoinicialenvolvetestes simplificadosparaavaliarodesgasteeocoeficientedeatrito (CA)dosmateriaisqueserãousadoscomomateriaisdecarga. Resumidamente,testessimplificadossãofeitoscomum tribô-metro;as principais vantagens do usodesse equipamento éseu baixocusto,simplicidadeeprontadisponibilidadede resultados.O tribômetro classifica diferentes materiais em relac¸ão àsuataxade desgasteecoeficiente deatrito. Essa avaliac¸ãododesempenhotribológicoéapenaspreliminar,ou seja,nãoépossívelavaliaroefeitodeoutrascaracterísticas importantes,tais comoo projetoda articulac¸ãodoquadril, sobreodesgaste.Tallimitac¸ãoestárelacionadaàgeometria elementarusadanassuperfíciesdecontato,osintervalosde cargaaplicadoseascondic¸õesambientais,quenão reprodu-zemexatamenteascondic¸õesinvivo.17
Testesfeitosemequipamentosadequados,nosquaistanto o projeto quanto as propriedades de desgaste do material podemseravaliadossimultaneamentecomousode implan-tesreaisdearticulac¸ãodoquadril,podemtrazerresultados pré-clínicos importantes sobre o desgaste do implante. O métodomundialmenteaceitoparaavaliarodesenhoeas pro-priedadesdedesgastedomaterialdeimplantes dequadril envolveousodeumsimulador.Comoopróprionomejádiz,
um simuladorreproduzascondic¸ões de carga,os desloca-mentosangulares(abduc¸ão/aduc¸ão,rotac¸ãointerna/externa eflexão/extensão)eoambienteconformeobservadosna mar-cha humana. Desse modo, os índices de desgaste in vivo
da ATQ são previstos de uma maneira mais clinicamente relevante.32,33 No entanto, embora os atributos do projeto da articulac¸ão de quadril sejam avaliados na simulac¸ão, é importante lembrar que a experiência do cirurgião, bem como osaspectosclínicosdopaciente,nãosãolevadosem considerac¸ãopelosimulador.
Os simuladores têm sido amplamente usados em todo o mundo há muito tempo, não apenaspara avaliar proje-tosde desempenhodedesgaste, mastambémnapesquisa enodesenvolvimentode implantesdequadril,tantopelos laboratórios quantopelosfabricantes.Nesse últimocaso,é possívelprontamenteavaliarodesempenhodedesgastede umnovomodelodeimplantedequadrilnaprópriaempresa. O interesseemterumsimuladordequadril nolocaléum bomindicativodequeempresasemtodo omundo, especi-almente nos EstadosUnidos ena Europa, estãoinvestindo especificamentenamelhoriadodesempenhotribológicode seusprodutos.
NoBrasil,ocenárioébastantediferente.Ossimuladores de articulac¸ão do quadril estão localizados principalmente nosinstitutosdepesquisaenasuniversidades,oque signi-ficaqueaavaliac¸ãodastaxasdedesgastedosimplantesnão podeserprontamenteobtidanaprópriaempresa.Issopode inibirac¸õesdepesquisaedesenvolvimento,amenosquea empresatenhacontatocomumaentidadequerealizaensaios, emumarelac¸ãodetrabalhoconjuntobemestabelecido.Esse tipodeac¸ãopodepermitirosurgimentodeinovac¸õesnosetor deprodutosortopédicosnoBrasil.
Váriostiposdesimuladoresestãodisponíveisnomercado parafazertestesdedesgaste.Aprincipaldiferenc¸aentreos simuladores é o princípio mecânicode operac¸ão, queleva àexistência dediferentesmodelosefabricantesemtodoo mundo.28Atualmente,amaioriadossimuladoresdequadril temoperac¸ãohidráulicaoueletromecânica.Umexemplode simuladorhidráulicoéoexistentenaDivisãodeMetrologiade Materiais(Dimat)doInstitutoNacionaldeMetrologia, Quali-dadeeTecnologia(Inmetro).Afigura1Ailustraavisãogeraldo equipamento;afigura1Bmostraosdetalhesdeumaestac¸ão de trabalho onde asamostras de ensaio (cabec¸a femorale insertoacetabular)estãomontadas.
Figura1–(A)Visãogeraldeumsimuladordequadrilhidráulicodemultiestac¸ões;(B)detalhedeumaestac¸ãodetrabalho comumaamostradetestedearticulac¸ãodoquadril(semlubrificante).
Apesarda existênciademétodosdetesteinternacionais padronizadosquedescrevemascargaseosdeslocamentos, oprincípiodeoperac¸ãomecânicadosimuladordesempenha umpapelimportantenasdiferenc¸asentretaxasdedesgaste observadasentrediferenteslaboratórios.Emvezdostrêstipos demovimentoangularfeitospelaarticulac¸ão,ossimuladores dequadrilpodemusarcondic¸õessimplificadas.Porexemplo, emalgunssimuladores,apenasaflexão/extensãoearotac¸ão interna/externapodemseraplicadasàamostra,nãoépossível aplicaraabduc¸ão/aduc¸ão.Essetipodesimuladoré normal-menteconhecidocomomovimentodebalanc¸obiaxial(BRM), noqualomovimentoéaplicadonacabec¸afemoralpormeioda rotac¸ãodeumblocomontadosobacabec¸afemoral,com23◦de
inclinac¸ão.32Emalgumascircunstâncias,ossimuladoresBRM aplicamapenascargaestática;mesmocomcondic¸õesde car-gastãodiversas,tem-sedemonstradoqueessessimuladores produzemresultadosválidos.18
Comoasinformac¸õesdeentrada(cargasedeslocamentos) sãodiferentesentreossimuladoresdequadril,podeserdifícil fazerumacomparac¸ãodiretaentreastaxasdedesgaste deter-minadaspordiferentessimuladoresparaomesmomodelode implante.Dessamaneira,éprecisocautelaaoaceitarevalidar dadosdecomparac¸õesentreosresultadosexperimentais.
Metodologia
de
simulac¸ão
do
desgaste
do
quadril
Os aspectos tribológicos da ATQ in vivo são complexos, altamentevariáveisedependemdeváriascondic¸ões ineren-tementeencontradasnospacientes.Assim,umúnicoteste pré-clínicopadrãonãoécapazdesimulartodasascondic¸ões envolvidas.34 Noentanto,a padronizac¸ãoé umaquestãoa serconsiderada,comvistasacriarumabaseparadeterminar aqualidade doimplante. Para a avaliac¸ãododesempenho
do desgaste do quadril, é necessário estabelecer um ciclo operacionalpadrãorelativoaosmovimentosangularesede carga,tendoemmenteaexistênciademáquinasdiferentes emvárioslaboratóriosemtodoomundo.Teoricamente,isso permitiriaareprodutibilidadeentreoslaboratórios interna-cionais. Dessa forma, seria possível comparar as taxas de desgaste de implantes de quadril independentemente das característicasdotestador.AnormaISO14242,emsuaspartes 1e3,35,36especificaascondic¸õesaseremusadasnotestede desgastedosimplantesparaATQ. Elaforneceosintervalos para os movimentosangulares entre oscomponentes arti-culares,opadrãodacargaaplicada,ociclodevelocidade,a durac¸ãodoteste,aconfigurac¸ãodaamostraeoambientede teste.Osmétodosdeavaliac¸ãododesgaste,combaseem téc-nicasgravimétricase/oualterac¸õesnaformadimensionaldos componentes,tambémestãoespecificadosnaISO14242-2.37
Asamplitudesdosmovimentosangulareseaforc¸a apli-cada,especificadasnaISO14242-1,35foramestabelecidascom basenamarchaenas forc¸ashumanas,considerando tam-bém o movimento relativo entre os componentes pélvicos e femorais.12,28 A forc¸a aplicada, descrita nesse protocolo padronizado,foidefinidacombaseematividadessimplesda vida diária, como porexemploa caminhada. Demonstrou--se que,duranteacaminhada,ovalordacargavai dezero aquatrovezesocorpodopaciente;umciclodeteste com-preendeumacargadecompressãocomumvalormáximode 3.000Necarga mínima de 300N,deslocamentos angulares de flexão/extensão(F/E),abduc¸ão/aduc¸ão(AB/AD)erotac¸ão interna/externa(RI/RE).Osângulosalcanc¸amaté2◦RI,10◦RE,
25◦F,18◦E,4◦ABe7◦AD,respectivamente.
simuladorde desgaste, alubrificac¸ão in vivoé reproduzida com soro bovino diluído em água deionizada. Particular-mentepara esse tipode lubrificante, é importantenotar a concentrac¸ãodeproteínas.AnormaISO14242-135 especifi-couaconcentrac¸ãodeproteínas(30±2g/L).Noentanto,elafoi recentementealterada;seosmecanismosdedesgaste obser-vadosnoscomponentesdaarticulac¸ãodoquadriltestadosno simuladornãoforemclinicamentereprodutíveiscomo aque-lesobservadosnasarticulac¸õesrecuperadas,podeserusada umaconcentrac¸ãodeproteínasdiferentenolubrificante.Isso destacaumadas principais preocupac¸ões da simulac¸ãode desgastedoquadril,areproduc¸ãodosmecanismos clínicos taiscomoobservadosinvivo.
Parapreverodesgastedoimplantedoquadrilcomoseria
invivo,especificou-seummínimodecincomilhõesdeciclos, como usoda forc¸aedaamplitude demovimento angular deacordocomaISO14242-1.35Supõe-sequeummilhãode ciclosdemovimentoda articulac¸ãodoquadrilreproduzam aproximadamenteonúmeromédiodepassosnormaisdeum pacientemédioemumano.18,19,38
Implantesdequadriltambémtêmsidousadosempessoas maisjovens;nessecaso,asatividadesdavidadiáriapodem serbastantediferentes.Consequentemente,ahipótesedeque ummilhão deciclosdetestededesgasterepresentaria um anodeusoclínicodaprótesedequadriltemsidoconsiderada pormuitospesquisadorescomoumaconjecturaantiga.Isso éespecialmenteverdadeiroparaaschamadascombinac¸ões decargaduro-sobre-duro,taiscomoCsCeMsM.EssasATQ opcionaistêmaumentadoempacientesjovenseativos.39Para essescasos,osespecialistasdascomissõesdenormalizac¸ão, comoaISOeASTM,fazemesforc¸osparadesenvolver méto-dosespecíficosepadronizadosdetestes.Osprocedimentos detesteparaasarticulac¸õesduro-sobre-durodevem anteci-parodesempenhoemcondic¸õesmaisadversas,paradiscernir odesempenhodoquadrilcorretamente.Noentanto,paraa combinac¸ão macio-duro, uma das maisusadas em todo o mundo,oprocedimentodetesteestabelecidonaISO 14242-135 éconsideradoadequadopara avaliaro desempenhoda articulac¸ãodoquadril.
Oresultadopráticodeumtestededesgasteéataxaemque ocomponentedoquadrilsedesgastaemfunc¸ãodonúmero deciclosdemarchasobosmovimentosangulareseasforc¸as aplicadasnosimulador.Geralmente,aperdadematerial(em massa)éplotadacomoumafunc¸ãodeintervalosespecíficos detestes,comoporexemplo500.000ciclos.Afigura2 apre-sentaumexemploderepresentac¸ãográficadaperdademassa cumulativaemfunc¸ãodonúmerodeciclos.Nesseexemplo específico,osinsertosacetabularesfeitosdeUHMWPE (com-ponentes que perdem material devido ao desgaste) foram articuladoscomcabec¸asfemoraisde28mm.Acabec¸afoifeita deligade cobalto-cromo-molibdênio (CoCrMo,compreende trêsparesdeamostras,fig.2A)edeac¸oinoxidável(trêspares deamostras,fig.2B)poratécincomilhõesdeciclos.31Com basenainclinac¸ãodarepresentac¸ãográficaenapresunc¸ão deumacurvalinearcomousodométododosmínimos qua-drados,épossívelestimarataxadedesgastedecadaamostra individual.37Afigura2mostraqueataxamédiadedesgaste doconjuntodeamostrasdeUHMWPEédeaproximadamente 48mg/106 ciclos(estimadoem51mm3/106 ciclos),
indepen-dentementedomaterialusadonacabec¸afemoral.
350
Taxa de desgaste médio = (48 ± 9) mg/106 ciclos
Taxa de desgaste médio = (48 ± 9) mg/106 ciclos 300
250
200
150
100
50
0
0 1 2
Número de ciclos(×106)
Cameça femoral de liga de CoCr 28 mm
Cabeça femoral de aço inoxidável 28 mm
3 4 5 6
350
300
250
200
150
100
50
0
0 1 2 3 4 5 6
Número de ciclos(×106)
Perda de massa (mg)
P
erda de massa (mg)
Amostra 1 Amostra 2 Amostra 3
A
B
Figura2–Exemplodegráficosdedesgasteemfunc¸ãodo
númerodeciclosemrevestimentosacetabularesUHMWPE
quesearticulamcom(A)ligaCoCrMoe(B)ac¸oinoxidável.
Paradestacaraimportânciadassimulac¸õesparacomparar astaxasdedesgasteentreosdiferentesimplantesdequadril, umexemploéomodelodeimplantedequadrilcujacabec¸a femoraleinsertoacetabular(28mmdediâmetro)sãofeitosde diamantenanocristalino(DNC)emsubstratodenitretode silí-cio,noqualataxadedesgastefoide0,02mm3/106ciclos.40Na comparac¸ãodastaxasdedesgastedosdoismodelosde qua-drilacimamencionados,observa-seumaenormediferenc¸ana taxadedesgasteentreeles.
contatoreaisnãoéidealealgumassuperfíciespodem apre-sentarasperezasinicialmentealtas.Essassãodesgastadasno períodoinicial,fazem assimcomqueassuperfíciesfiquem conformes.Apósoperíodotransitório,chega-seaodesgaste estacionário,caracterizadoporumataxa dedesgaste cons-tante,tipicamentemenordoqueataxadedesgasteinicial.
A determinac¸ão da taxa de desgaste desempenha um papelimportantenaavaliac¸ãodosimplantesdequadril,uma vezquepermiteclassificardeformadiretaascombinac¸õesde materiaisdestinadosaserusadosemimplantesdequadril. Talcomo especificadonanormaISO14242-2,37 o comporta-mentodedesgasteéobtidoapósoajustedeumaretapelo métododosmínimosquadradosaolongodosdados acumu-ladadeperdademassa,emfunc¸ãodonúmerodeciclosde carga.A taxa de desgasteé entãosimplesmente calculada como o coeficiente angular (inclinac¸ão) da reta ajustada. Verificou-sequeesse procedimentoébastanteconveniente para adeterminac¸ão da taxa de desgastede implantes de quadrilfeitosdeUHMWPEconvencional.Noentanto,alguns outrosaspectosdevemserconsideradosnadeterminac¸ãoda taxadedesgaste,comotemsidoobservadonomundointeiro em simuladores bem estabelecidos. Isso é especialmente importantenocasododesgastecomdoiscomportamentos, inicialeestacionário,distintos.Nessecaso,épossívelcalcular umataxadedesgasteinicialdistintadataxadedesgaste esta-cionário,ouaindaumataxadedesgasteúnicacomousode todooconjuntodedados.Claramente,astaxasdedesgaste calculadas nessa situac¸ão particular podem ser bastante diferentes.Assim,éprecisocautelaaorelatarataxamédiade desgastedeumdeterminadomodelodeimplantedequadril. Além dos pontos apontados, deve-se ter em mente o aspecto do desgaste que é dependente do procedimento. Ou seja,o desgaste pode ser diferente não apenas devido às diferenc¸as no projeto do implante, mas também pelas diferenc¸asnosprotocolos deteste,configurac¸ãode disposi-tivos ecomposic¸ão do lubrificante.41 Todos esses aspectos devemserconsideradosaosecompararemresultados produ-zidosemdiferenteslaboratórios.Acriac¸ãodeumabasede dadosindividualparacadalaboratóriodesempenhaumpapel importantenoestudododesgastedeimplantesdequadril.No entanto,essaéumatarefadifícil,umavezqueassimulac¸ões dedesgastesãocarasedemoradas;seriamnecessáriosvários anosparaseobterumbancodedadosconfiávelepoderoso.
Alémdisso,deve-seressaltarque,paraumaavaliac¸ão pre-cisa de qualquer implante, é necessário considerar vários aspectosdosmateriaisusadosnoscomponentesarticulares, desdeascaracterizac¸õesfísicas,químicasemecânicasatéa avaliac¸ãodabiocompatibilidade,alémdostestespré-clínicos deavaliac¸ãododesempenhodoproduto.Noentanto,apesar dovastoconjuntodedadosobtidosapartirdostestesedas análisesrelativosàavaliac¸ãodoprojetodoimplante,ésempre importantechamaraatenc¸ãoparaofatodequeesses resulta-dossereferemàavaliac¸ãodoproduto,ouseja,nãoconsideram odesempenhocirúrgicoeacondic¸ãodesaúdedopaciente. Assim,elesdevemserinterpretadoscomcautelaemrelac¸ão àsuaaplicabilidadediretaemcondic¸õesclínicas,nãodevem serusadoscomo umadecisão finalsobreosucessode um implantedequadrilapósaimplantac¸ão.
NocasoparticulardoBrasil,emrelac¸ãoaostestesde des-gastepré-clínicosparaavaliac¸ãodedesempenho,aliteratura
nacional sórelatacasosdefalhadapróteseimplantada;as causas variam entre materiaisfora de especificac¸ãoe não conformidade estrutural doscomponentes. O desgastedos implantesnãofoirelatado,provavelmenteporqueelesnem mesmochegaramaumestágionoqualpoderiam desenvol-verdesgaste.Noentanto,problemasrelativosaocontrolede materiais everificac¸ões diretas da estrutura mecânica dos implantespodemsersuperadoscomamodernizac¸ão tecnoló-gicadosfabricantesdeimplantesbrasileiros,bemcomocom umnúmerocrescentedelaboratóriosdetestes especializa-dos.Dessaforma,asfalhasprovenientesdanãoconformidade emmateriaiseestruturaspodemsersuperadasporoutras, agoraprovenientesdodesgaste.Assim,ocomportamentode desgastepodesetornarumfatorchaveparaditaro desempe-nhodoproduto.Éimportantenotarquetestesparapredizero desgastedosimplantesdequadrildevemsuperaros obstácu-los,taiscomoocontroledemateriaiseaestruturamecânica direta,paraobteravanc¸osnaseguranc¸aesaúdedospacientes eaproveitarosdadosobtidosnassimulac¸õesdedesgastecom ofimdemelhoraromercadodoimplante.
Futuro
das
simulac¸ões
de
desgaste
Aáreadetestesdeimplantesdequadrilédinâmica. Recente-mente,implantesexplantadosforneceraminformac¸õessobre osmecanismosinvivodedesgasteemimplantesdequadril. Váriosprotocolosdetestetêmsidodesenvolvidosem labora-tóriosnomundointeiro,abordamainfluênciadoprojetoedos parâmetrosdecargaemovimentosnodesempenhode des-gaste.Alémdisso,nasúltimasdécadas,apesquisatribológica dascombinac¸õesdemateriaisusadosnasATQtem conside-radoummodelomaissimplificadodecargasemovimentos doqueoestabelecidonanormaISO14242ebaseadoemuma marchahumananormal.12
Nessecenário,umnovotermo naárea desimulac¸ãode desgastedequadril surgiuo “testedecondic¸õesadversas”. Essetesteincluiumângulodeinclinac¸ãoelevadodoinserto acetabular,maiorníveldecarga,maiorvelocidadede movi-mento, abrasão por terceirocorpo emicrosseparac¸ão.43 Os testesde condic¸ões adversas são poderosos, uma vez que permitemaidentificac¸ãodemateriaiscommelhor desempe-nhoeaeliminac¸ãodemodeloscomresistênciainadequada ao desgaste em usos mais agressivos, antes de seu uso clínico.
Testesdecondic¸õesadversastêmsidoespecialmente con-sideradosnaavaliac¸ãodemodelosCsCeMsM,umavezqueo atualprotocolodetestesdaISO14242-135normalmentenãoé capazdediferenciardiferentesmodelosduro-sobre-duroem relac¸ãoaodesgaste.Além disso,emalgumasATQ, é possí-vel queum posicionamentoperfeito do implantenão seja alcanc¸ado,oqueporsisóéumacondic¸ãoadversaquepode conduziraummaiordesgastedasuperfíciedearticulac¸ão.Os simuladoresdaarticulac¸ãodoquadriltambémpodemser usa-dosparaavaliarodesempenhodeestabilidadedoimplantee reproduzirascondic¸õesadversasrelacionadasao posiciona-mentoincorreto doimplantequepodemocorrerdurante a cirurgia.
Emrelac¸ão àmedidade desgaste,como discutido ante-riormente, a taxa de desgaste é um resultado importante obtidoapartirdostestesdesimulac¸ãodequadril.Noentanto, a medic¸ão imprecisa da perda de massa das amostras de testeafetaaconfiabilidadedisseminadasobreaqualidadede desgastedasprótesestestadas.Parasuperaressapossível des-vantagem,abordagensgeométricascomousodamáquinade medic¸ãodecoordenadas(CMM)tridimensionalforam com-binadasa testesdesimulac¸ão dedesgaste de quadrilpara obterumamedic¸ãomaisprecisa.31,44Asabordagens geomé-tricastêm sidoconsideradascomoumaanáliseadicionalà simulac¸ãododesgastedoquadril,pois têmavantagemde identificarcomprecisãoalocalizac¸ãododesgasteesua pro-fundidadecorrespondente.
Outra questão está relacionada ao uso crescente de materiaiscerâmicosnaATQ.Cabec¸asfemoraiseinsertos ace-tabularesfabricadosapartirdemateriaiscerâmicostêmsido usadosprincipalmentedevidoàsuamaiordureza,inércia quí-mica,baixocoeficientedeatritoetolerânciapeloorganismo.45 Deve-seressaltarque,apesardeaestimativaindicarqueo desgasteseriasuperior,conjuntosCsCrecuperadosemalguns casosmostraramumaárealongaeestreitadedano,oquetem sidochamadodestripewear.46Ostripewearestáassociadoà carganaborda,queéocontatoentreacabec¸aeabordado inserto.Essecontatoresultadodesalinhamentoentreo cen-trodacabec¸afemoraleocentrodoinsertoacetabular.Está relacionadoàmigrac¸ãodocomponentefemoral,queproduz translac¸ãodistalerotac¸ãointerna,detalformaqueaposic¸ão finaldocomponenteéretrovertida.46 Avariac¸ão no posici-onamentotranslacionaldoscentrosdacabec¸aedoinserto, quenãopodeserdetectadanasradiografias,éumaocorrência clínicafrequentequepoderesultaremaumentosubstancial nataxadedesgaste.35 Clinicamente,umatensãosuavenos tecidosmolespodelevaraumaseparac¸ãodoscomponentes duranteafasedeoscilac¸ãodamarchaequandoocalcanhar tocaochãoprimeiropodeproduzirumacargasobreaborda antesdoreposicionamento.
No entanto, as próteses CsC mostraram um excelente desempenhosobcondic¸õesdesimulac¸ãopadronizadas,não apresentaramopadrõesdedesgasteemfaixaobservadonos implantesrecuperados.Estudosdesimulac¸ãodemonstraram queodesgasteidentificadoemtestesdesimulac¸ãodequadril padronizadosémuitobaixo.Muitospesquisadores considera-rammodificaroprotocolodetestededesgasteestabelecidona normaISO14242-1,35inclusiveamicrosseparac¸ãocomouma característicaartificialdotestededesgaste,afimde promo-veraocorrênciadecargasobreaborda.Dessaforma,espera-se queosmodelosCsCapresentemstripewearapósasimulac¸ão emlaboratório, oqueclinicamente reproduziria odesgaste encontradoinvivo.35
Considerac¸ões
finais
Ossimuladoressãoumaferramentapoderosaparaaavaliac¸ão pré-clínicadosimplantesdequadril,antecipam odesgaste esperadodosmateriaisarticulares.Sãonecessáriosestudos profundossobreodesempenhodedesgastedosimplantesde quadrildisponíveisnomercadobrasileiro.
Oconhecimentodosprincípiostribológicos,bemcomoas simulac¸õesdedesgaste,contribuíramparaodesenvolvimento eaumentodadurabilidadedasarticulac¸õesartificiaisdo qua-dril. Osresultadosdostestesdedesgastepodemcontribuir paraaumentaraconfianc¸adocirurgiãoemummodelo espe-cífico de implante de quadril. Noentanto, mesmo com os avanc¸ostecnológicos,osucessodeumimplantedeATQainda dependededoisfatoresimportantes:ocirurgiãoeacondic¸ão fisiológicadopaciente.
Conflitos
de
interesses
Osautoresdeclaramnãohaverconflitosdeinteresse.
r
e
f
e
r
ê
n
c
i
a
s
1.LearmonthID,YoungC,RorabeckC.Theoperationofthe century:totalhipreplacement.Lancet.
2007;370(9597):1508–19.
2.deAraújoLouresE,LeiteIC.Analysisonqualityoflifeof patientswithosteoarthrosisundergoingtotalhip arthroplasty.RevBrasOrtop.2015;47(4):498–504.
3.MatteiL,DiPuccioF,PiccigalloB,CiulliE.Lubricationand wearmodelingofartificialhipjoints:areview.TribologyInt. 2011;44:532–49.
4.SargeantA,GoswamiT.Hipimplants:PaperV.Physiological effects.MaterDes.2006;27:287–307.
5.MuraliR,BonarSF,KirshG,WalterWK,WalterWL.Osteolysis inthird-generationaluminaceramic-on-ceramichipbearings withsevereimpingementandtitaniummetallosis.J
Arthroplasty.2008;23(8):1240.e13–9.
6.UddinMS,ZhangLC.Predictingthewearofhard-on-hardhip jointprostheses.Wear.2013;301(1–2):192–200.
7.BozicKJ,RiesMD.Wearandosteolysisintotalhip arthroplasty.SemArthroplasty.2005;16(2):142–52.
8.SchwartsmannCR,BoschinLC,Gonc¸alvesRZ,YépezAK, deFreitasSpinelliL.Newbearingsurfacesintotalhip replacement.RevBrasOrtop.2015;47(2):154–9.
systematicapproach.JMechBehavBiomedMater. 2009;2(1):120–7.
10.KamathAF,PrietoH,LewallenDG.Alternativebearingsin totalhiparthroplastyintheyoungpatient.OrthopClinNorth Am.2013;44(4):451–62.
11.HuaX,WroblewskiBM,JinZ,WangL.Theeffectofcup inclinationandwearonthecontactmechanicsandcement fixationforultrahighmolecularweightpolyethylenetotal hipreplacements.MedEngPhys.2012;34(3):318–25.
12.FabryC,HerrmannS,KaehlerM,KlinkenbergED,WoernleC, BaderR.Generationofphysiologicalparametersetsforhip jointmotionsandloadsduringdailylifeactivitiesfor applicationinwearsimulatorsoftheartificialhipjoint.Med EngPhys.2013;35(1):131–9.
13.MyantC,UnderwoodR,FanJ,CannPM.Lubricationof metal-on-metalhipjoints:theeffectofproteincontentand loadonfilmformationandwear.JMechBehavBiomedMater. 2012;6:30–40.
14.LeeR,EssnerA,WangA,JaffeWL.Scratchandwear performanceofprostheticfemoralheadcomponentsagainst crosslinkedUHMWPEsockets.Wear.2009;267:1915–21.
15.ElfickAPD,SmithSL,GreenSM,UnsworthA.Thequantitative assessmentofUHMWPEweardebrisproducedinhip simulatortesting:theinfluenceofheadmaterialand roughness,motionandloading.Wear.2001;249:517–27.
16.ItoH,MaloneyCM,CrowninshieldRD,ClohisyJC,
McDonaldDJ,MaloneyWJ.Invivofemoralheaddamageand itseffectonpolyethylenewear.JArthroplasty.
2010;25(2):302–8.
17.WangA,EssnerA,PolineniVK,StarkC,DumbletonJH. Lubricationandwearofultrahighmolecularweight polyethyleneintotaljointreplacements.TribologyInt. 1998;31:17–33.
18.SaikkoV,AhlroosT,CaloniusO,KeränenJ.Wearsimulationof totalhipprostheseswithpolyethyleneagainstCoCr,alumina anddiamond-likecarbon.Biomaterials.2001;22(12):1507–14.
19.EssnerA,SuttonK,WangA.Hipsimulatorwearcomparison ofmetal-on-metal,ceramic-on-ceramicandcrosslinked UHMWPEbearings.Wear.2005;259:992–5.
20.MuratogluOK,BragdonCR,O’ConnorD,PerinchiefRS, EstokDM2nd,JastyM,etal.Largerdiameterfemoralheads usedinconjunctionwithahighlycross-linkedultra-high molecularweightpolyethylene:anewconcept.JArthroplasty. 2001;168Suppl.1:24–30.
21.CucklerJM,MooreKD,LombardiAVJr,McPhersonE, EmersonR.Largeversussmallfemoralheadsin
metal-on-metaltotalhiparthroplasty.JArthroplasty.2004;19 8Suppl.3:41–4.
22.ShajuKA,HasanST,D’SouzaLG,McMahonB,MastersonEL. The22-mmvsthe32-mmfemoralheadincementedprimary hiparthroplastylong-termclinicalandradiologicalfollow-up study.JArthroplasty.2005;20(7):903–8.
23.PetersCL,McPhersonE,JacksonJD,EricksonJA.Reductionin earlydislocationratewithlarge-diameterfemoralheadsin primarytotalhiparthroplasty.JArthroplasty.2007;226Suppl. 2:140–4.
24.HammerbergEM,WanZ,DastaneM,DorrLD.Wearandrange ofmotionofdifferentfemoralheadsizes.JArthroplasty. 2010;25(6):839–43.
25.MaloneyWJ.Orthopaediccrossfire–largerfemoralheads:a triumphofhopeoverreason!Inopposition.JArthroplasty. 2003;183Suppl.1:85–7.
26.BertoluzzaA,FagnanoC,RossiaM,TintiaA,CacciariGL. Micro-Ramanspectroscopyforthecrystallinity characterizationofUHMWPEhipcupsrunonjoint simulators.JMolStruct.2000;521:89–95.
27.KurtzSM,GawelHA,PatelJD.Historyandsystematicreview ofwearandosteolysisoutcomesforfirst-generationhighly
crosslinkedpolyethylene.ClinOrthopRelatRes. 2011;469(8):2262–77.
28.AffatatoS,SpinelliM,ZavalloniM,Mazzega-FabbroC, VicecontiM.Tribologyandtotalhipjointreplacement: currentconceptsinmechanicalsimulation.MedEngPhys. 2008;30(10):1305–17.
29.DumbletonJH,D’AntonioJA,ManleyMT,CapelloWN, WangA.Thebasisforasecond-generationhighly cross-linkedUHMWPE.ClinOrthopRelatRes. 2006;453:265–71.
30.WangA,LeeR,HerreraL,KordubaL.Wearofultra-high molecularweightpolyethylenemovingalongacircularpath inahipsimulator.Wear.2013;301:157–61.
31.TrommerRM,MaruMM,OliveiraFilhoWL,NykanenVPS, GouveaCP,ArchanjoBS,etal.Multi-scaleevaluationofwear inUHMWPE-metalhipimplantstestedinahipjoint simulator.Biotribology.2015;4:1–11.
32.González-MoraVA,HoffmannM,StroosnijderR,GilFJ.Wear testsinahipjointsimulatorofdifferentCoCrMo
counterfacesonUHMWPE.MaterSciEng.2009;29: 153–8.
33.OralE,MuratogluOK.VitaminEdiffused,highlycrosslinked UHMWPE:areview.IntOrthop.2011;35(2):215–23.
34.FisherJ,AlHajjarM,WilliamsS,TipperJ,InghamE, JenningsL.(v)Simulationandmeasurementofwearin metal-on-metalbearingsinvitro-understandingthereasons forincreasedwear.OrthopTrauma.2012;26(4):253–8.
35.ISO14242-1:2014.Implantsforsurgery–Wearoftotal hip–jointprostheses–Part1:Loadinganddisplacement parametersforwear-testingmachinesandcorresponding environmentalconditionsfortest.
36.ISO14242-3:2009.Implantsforsurgery–Wearoftotal hip–jointprostheses–Part3:Loadinganddisplacement parametersfororbitalbearingtypeweartestingmachines andcorrespondingenvironmentalconditionsfortest. 37.ISO14242-2:2000.Implantsforsurgery–Wearoftotal hip–jointprostheses–Part2:Methodsofmeasurement. 38.BowsherJG,SheltonJC.Ahipsimulatorstudyoftheinfluence
ofpatientactivitylevelonthewearofcrosslinked polyethyleneundersmoothandroughenedfemoral conditions.Wear.2001;250:167–79.
39.WalterWL,InsleyGM,WalterWK,TukeMA.Edgeloadingin thirdgenerationaluminaceramic-on-ceramicbearings:stripe wear.JArthroplasty.2004;19(4):402–13.
40.MaruMM,AmaralM,RodriguesSP,SantosR,GouveaCP, ArchanjoBS,etal.Thehighperformanceofnanocrystalline CVDdiamondcoatedhipjointsinwearsimulatortest.JMech BehavBiomedMater.2015;49:175–85.
41.BrandtJM,VecheryaA,GuentherLE,KovalSF,PetrakMJ, BohmER,etal.Weartestingofcrosslinkedpolyethylene: wearratevariabilityandmicrobialcontamination.JMech BehavBiomedMater.2014;34:208–16.
42.SaikkoV.Adverseconditiontestingwithhipsimulators. Biotribology.2015;1–2:2–10.
43.SaikkoV,AhlroosT,RevitzerH,RytiO,KuosmanenP.The effectofacetabularcuppositiononwearofalarge-diameter metal-on-metalprosthesisstudiedwithahipjointsimulator. TribologyInt.2013;60:70–6.
44.SpinelliM,CarmignatoS,AffatatoS,VicecontiM.CMM-based procedureforpolyethylenenon-congruous
unicompartmentalkneeprosthesiswearassessment.Wear. 2009;267:753–6.
45.SkinnerHB.Ceramicsintotaljointsurgery:theprosand cons.SemArthroplasty.2006;17:196–201.
